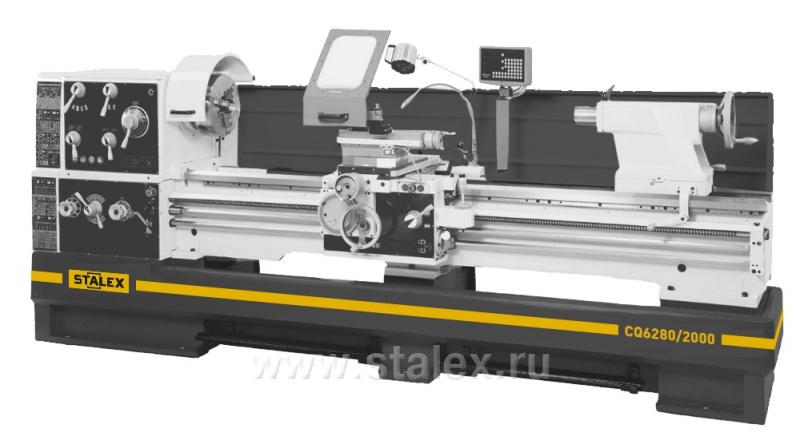

Станок токарно-винторезный STALEX CQ6280/2000 (Аналог токарного станка 16К40, ДИП400)

Получить коммерческое предложение
Получить дополнительную скидку

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

•    Монолитная станина станка;
•    Массивная конструкция станка, расстояние между направляющими 400 мм;
•    Закаленные и отшлифованные направляющие станины;
•    Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
•    Съемный мостик станины (ГАП);
•    Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
•    Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
•    Толчковый режим работы шпинделя;
•    Пиноль задней бабки и маховик имеют шкалу для точной установки;
•    Задняя бабка с регулировкой смещения для обточки конусов.
•    СЕ комплектация;
•    Электрокомпоненты Siemens

Характеристики:

Габаритные размеры 3710×1140×1910 мм
Масса нетто/брутто 3455/4005 кг
Конус шпинделя Ø113   1:20 MT-7
Ход пиноли задней бабки 235 мм
Расстояние между центрами 2000 мм
Проходное отверстие шпинделя 105 мм
Ход поперечного суппорта 420 мм
Ход верхнего суппорта 230 мм
Торец шпинделя D1-8
Резьба ходового вала, 40 мм х2 TPI
Конус пиноли задней бабки МТ-5
Диаметр обточки над станиной 800 мм
Расстояние между направляющими 405 мм
Мощность главного привода 7,5 кВт
Диаметр пиноли задней бабки 90 мм
Макс. Æ вращения (съемный мостик) 1035 мм
Æ обточки над поперечным суппортом 570 мм
Длина съемного мостика 250 мм
Максимальный размер инструмента 25х25 мм
Мощность насоса СОЖ 0,13 кВт
Рабочая длина продольного точения 1850 мм
Частота вращения шпинделя, 16 25-1600 об/мин
Патрон 3-х кулачковый 315 мм
Продольная подача,25 0,044-1,48 мм/об
Поперечная подача,25 0,022-0,74 мм/об
Метрическая резьба, 54 0,45-120
Дюймовая резьба, 44 7/16-80 TPI
Питчевая резьба, 42 7/8-160 DP
Модульная резьба, 46 0,25-60MP
Ускор. перем. продольного суппорта 4,5 м/мин
Ускор. перем. поперечного суппорта 1,9 м/мин
Потребляемая мощность 11,0 кВт
Мотор ускоренного перемещения 0,37 кВт
