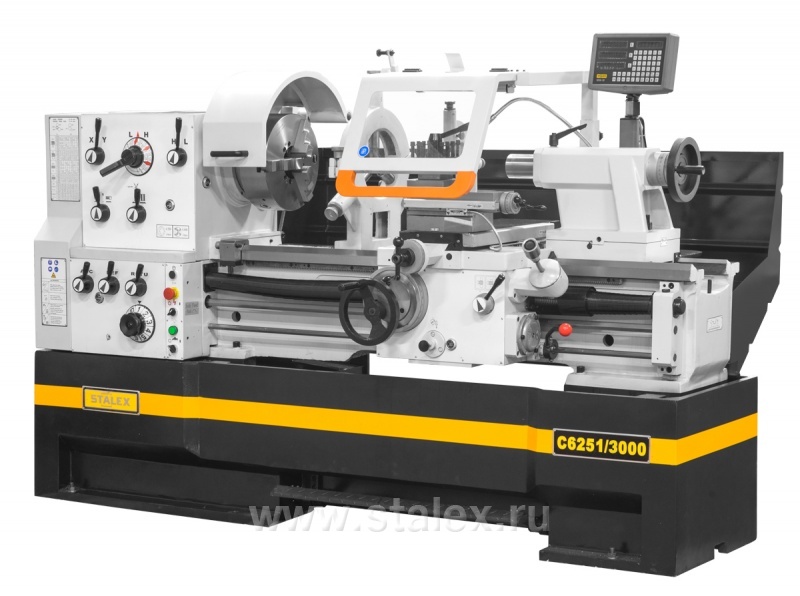

Станок токарно-винторезный STALEX C6251/3000

Получить коммерческое предложение
Получить дополнительную скидку

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

  • Монолитная станина станка;
  • Закаленные и отшлифованные направляющие станины;

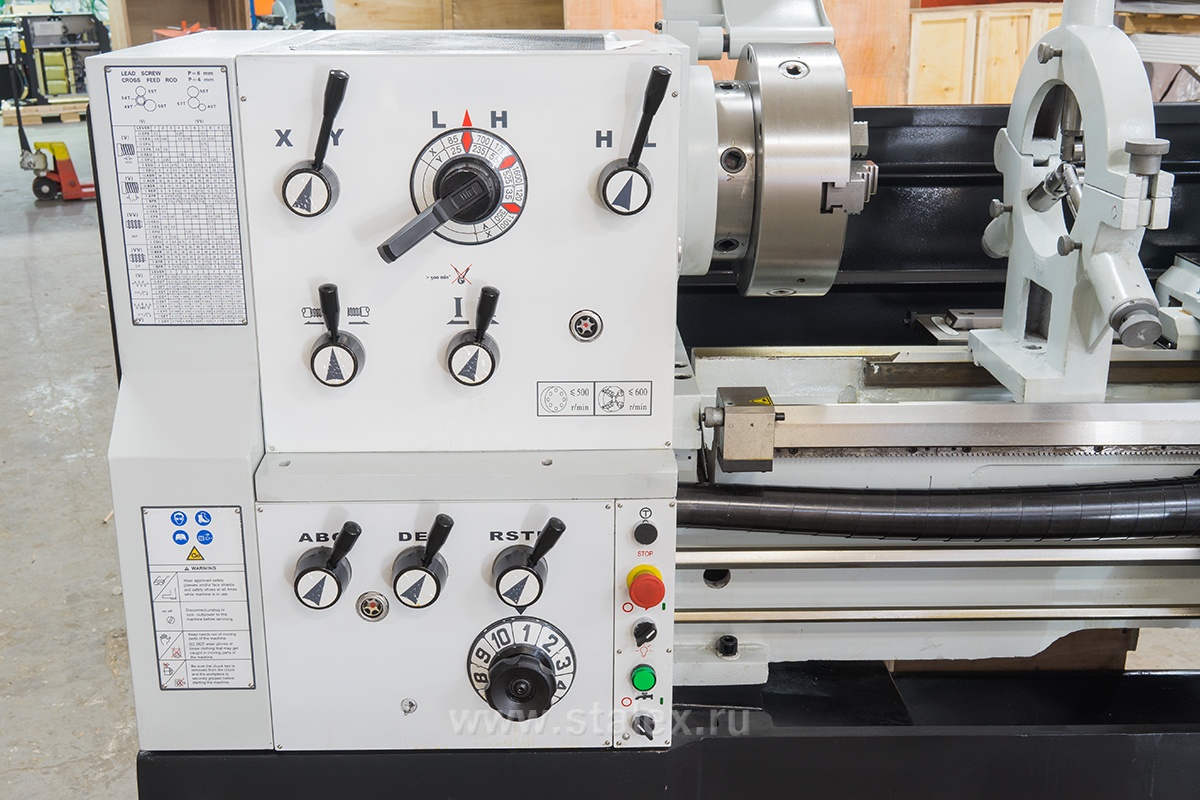

  • Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
  • Крепление шпинделя D1-8;
  • Съемный мостик станины (ГАП);
  • Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;

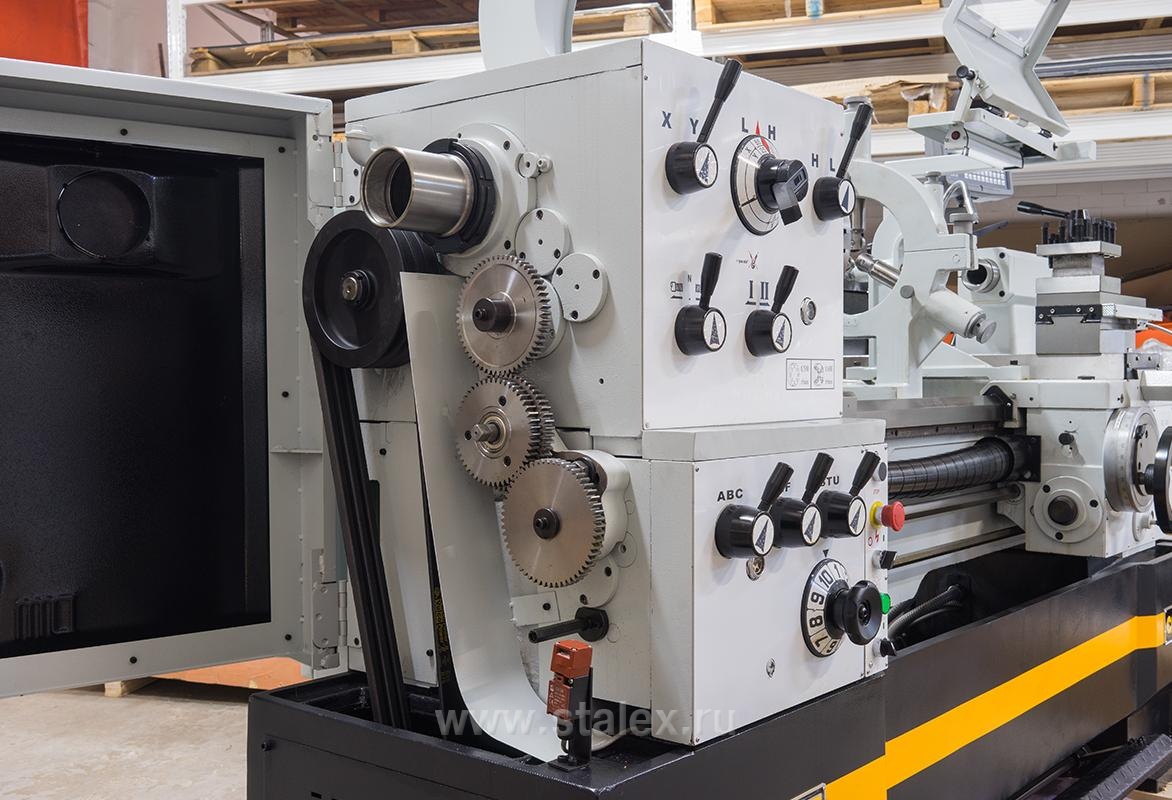

  • Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
  • Регулировка зазоров направляющих при помощи клиновых планок;

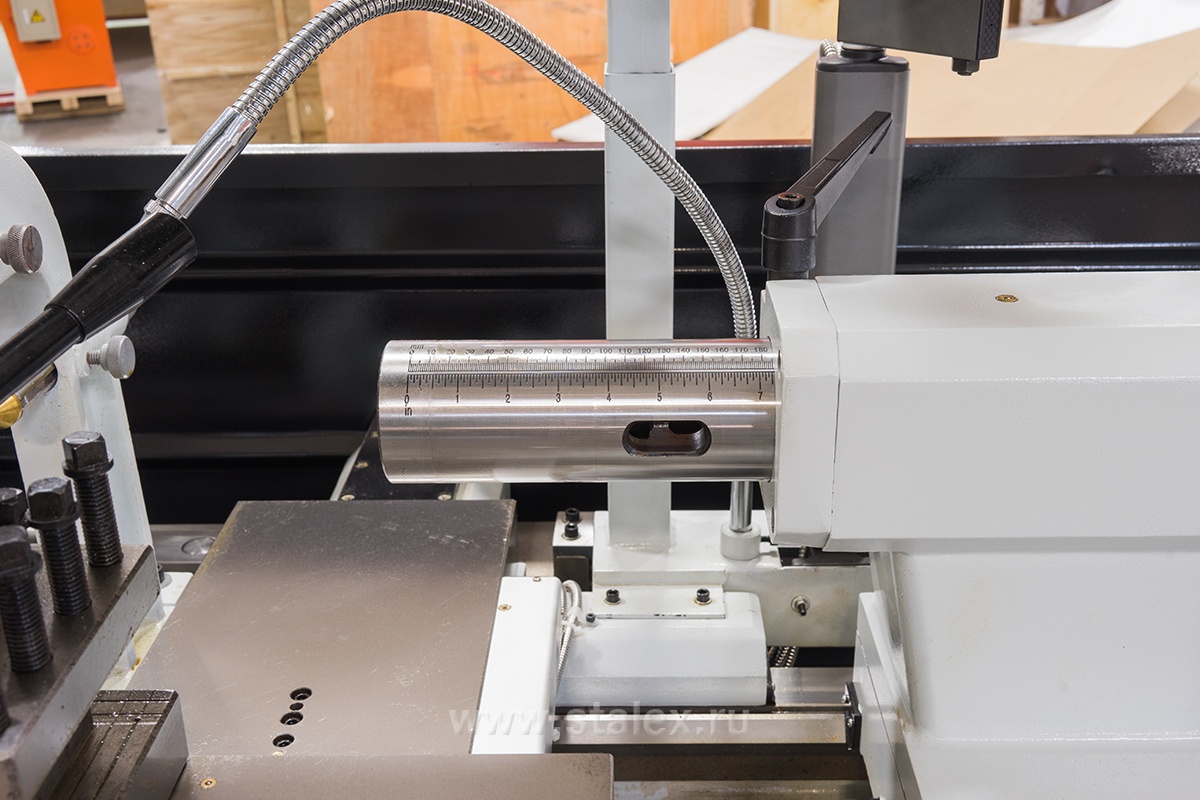

  • Пиноль задней бабки и маховик имеют шкалу для точной установки;

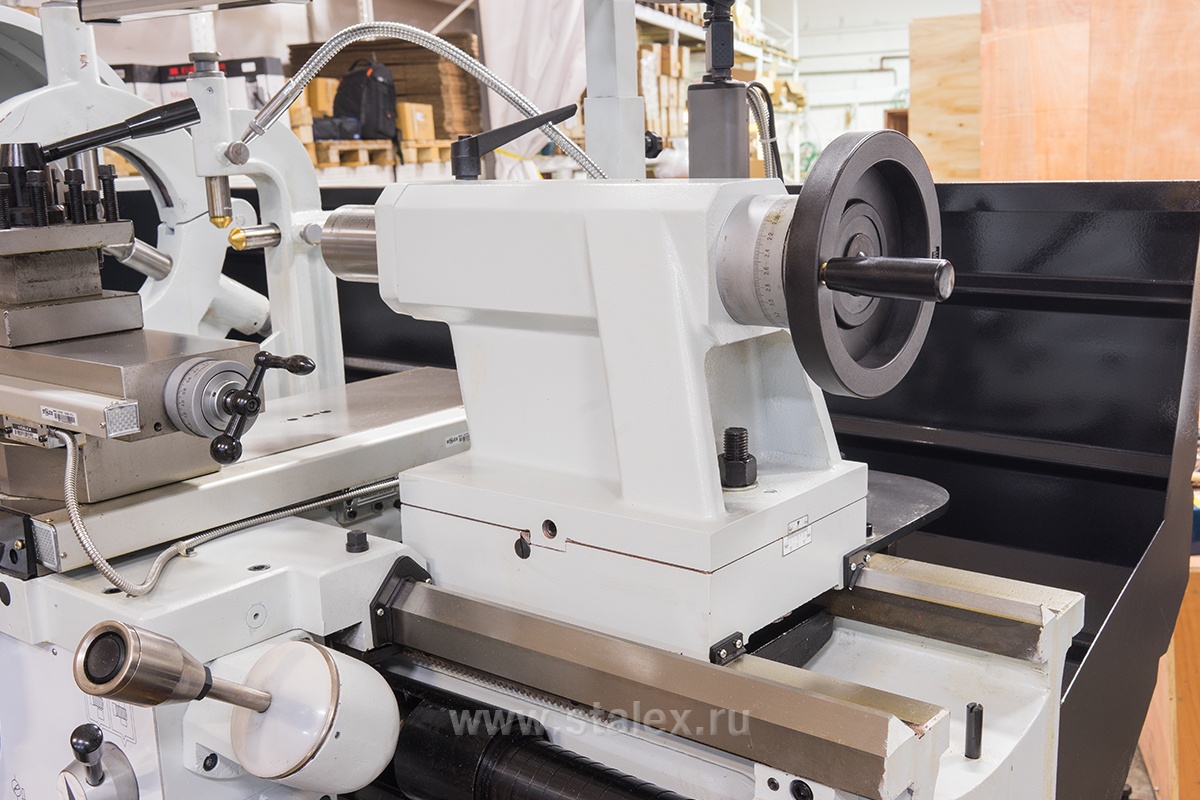

  • Задняя бабка с регулировкой смещения для обточки конусов.
  • Изготовлен по стандартам СЕ;

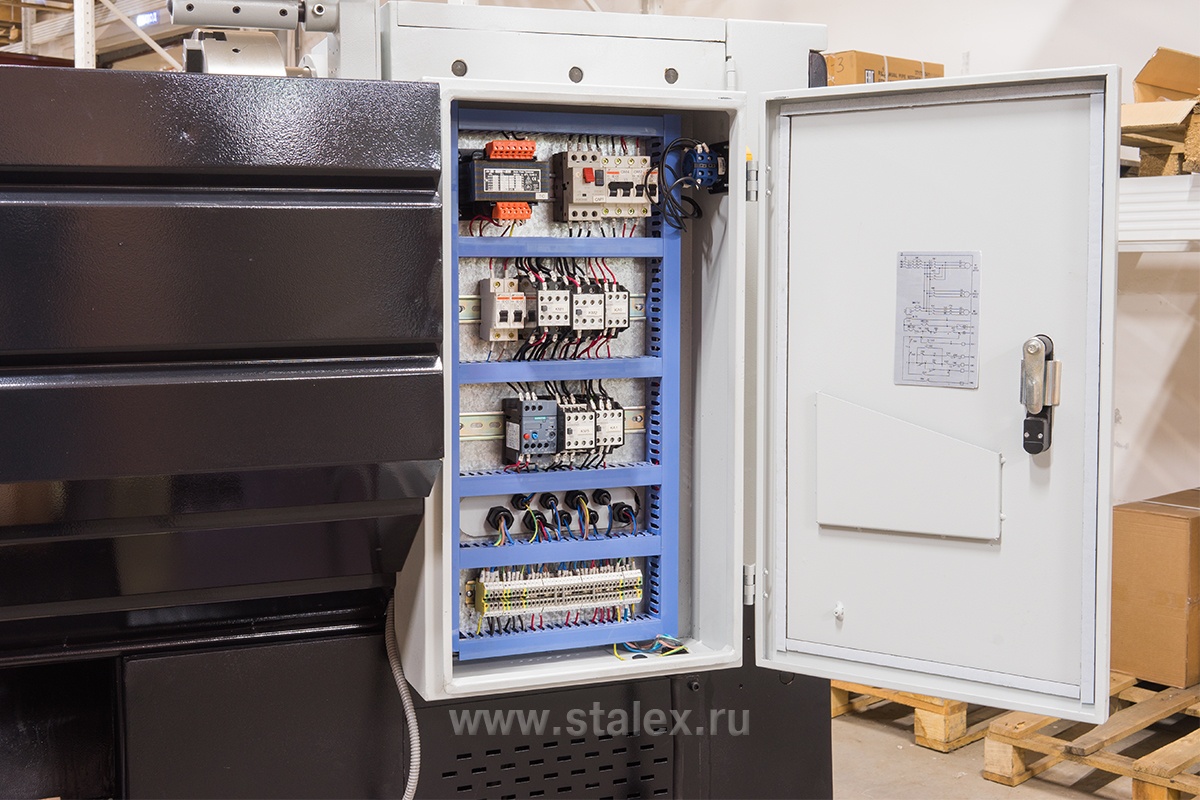

  • Электрокомпоненты Siemens

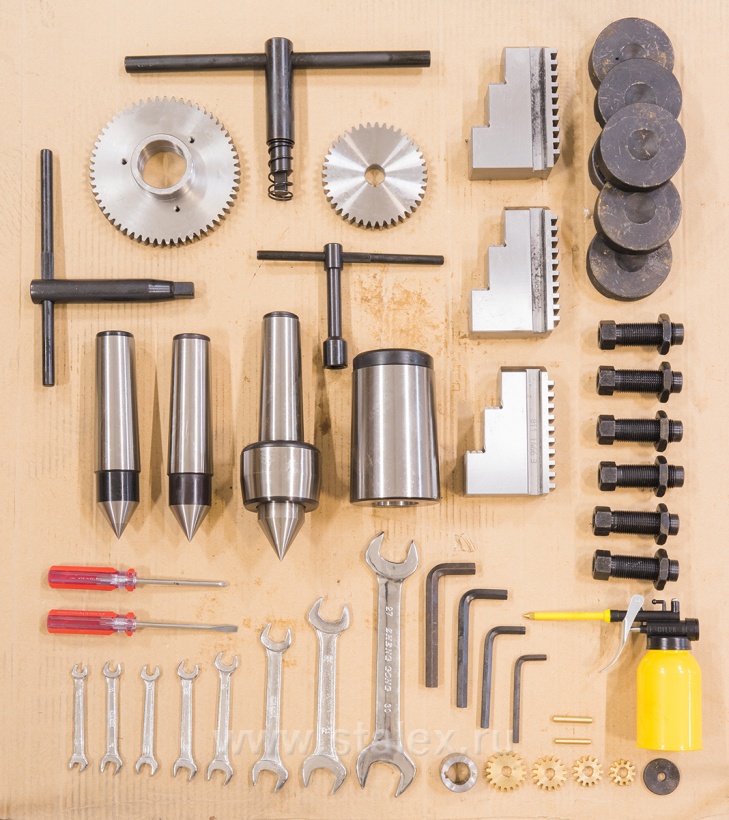

Комплект поставки:

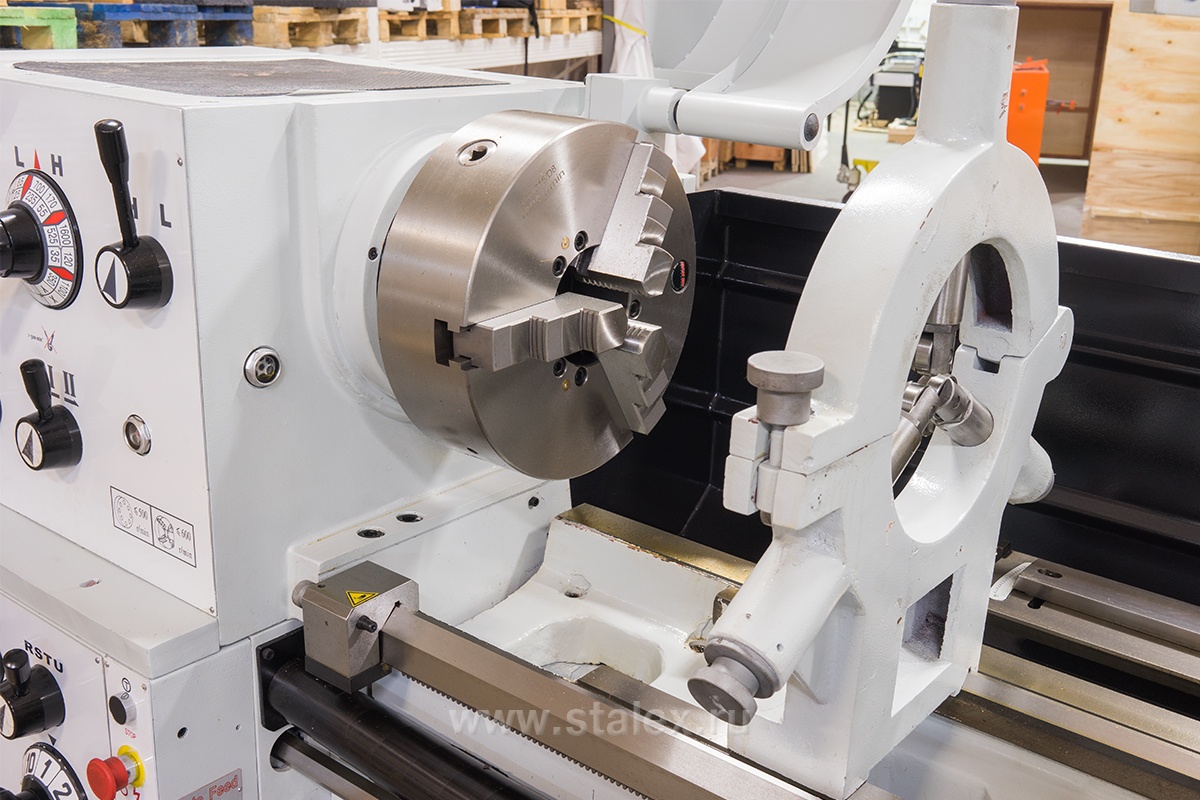

  • 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
  • 4-х позиционный резцедержатель;
  • 4-х кулачковый патрон Ø350 мм;
  • Планшайба Ø 450 мм;

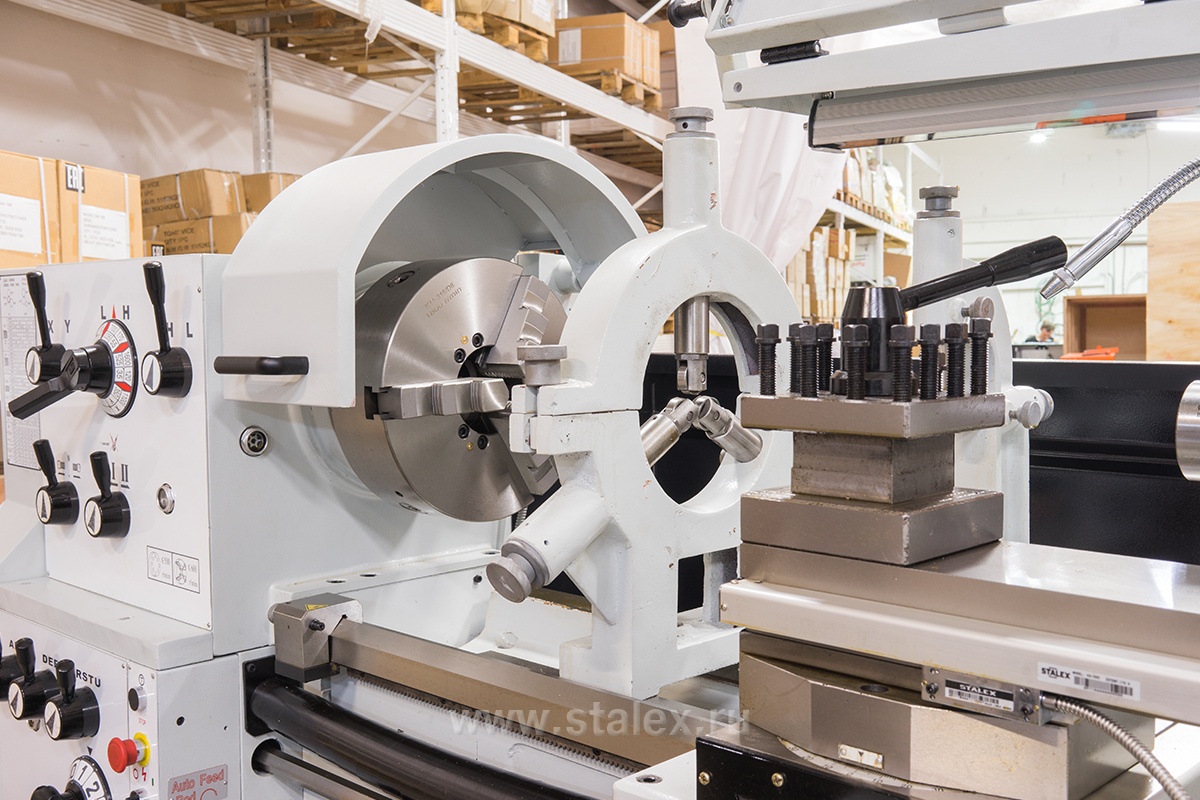

  • Подвижный люнет Ø16-95 мм

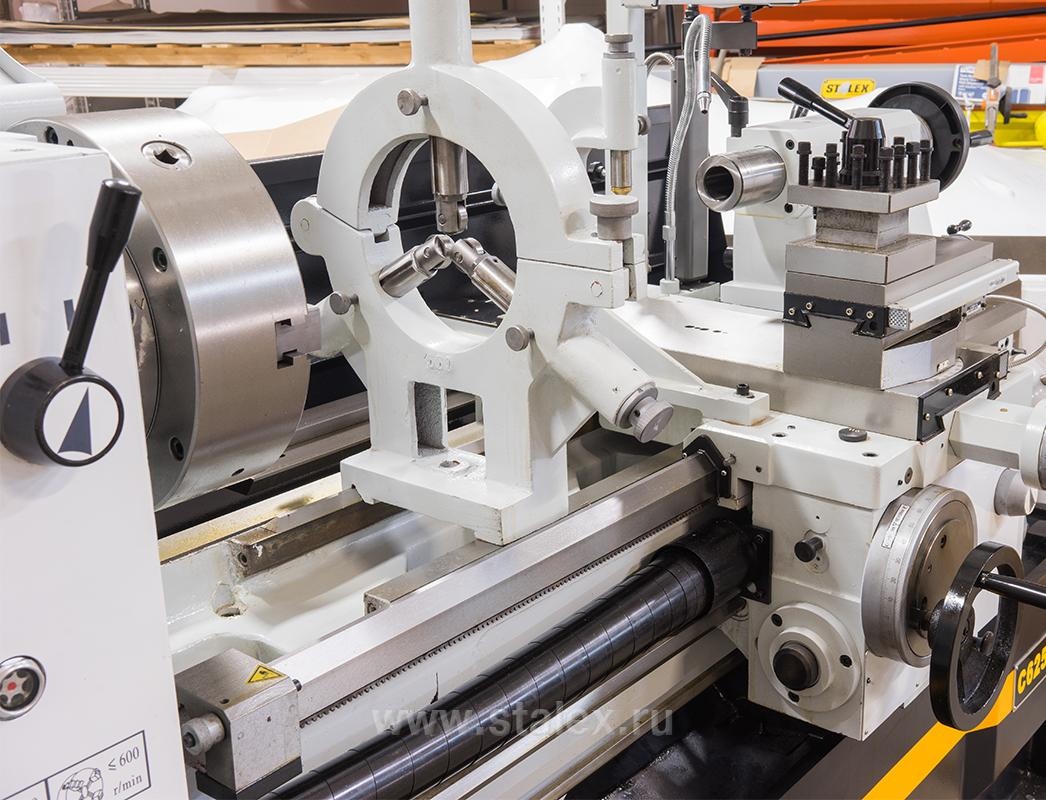

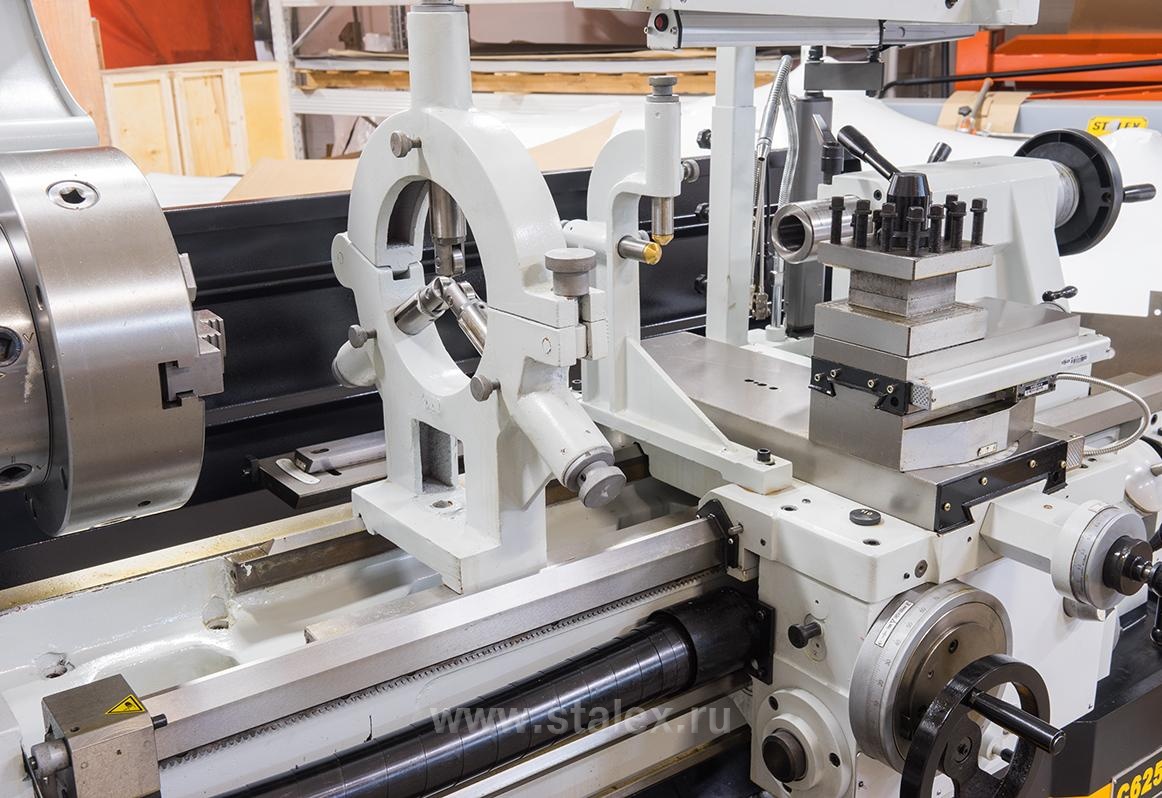

  • Не подвижный люнет Ø19-165 мм
  • Не вращающийся центр МТ-5
  • Вращающийся центр МТ-5
  • Переходная втулка МТ-5;
  • Защитный экран патрона с концевым выключателем;

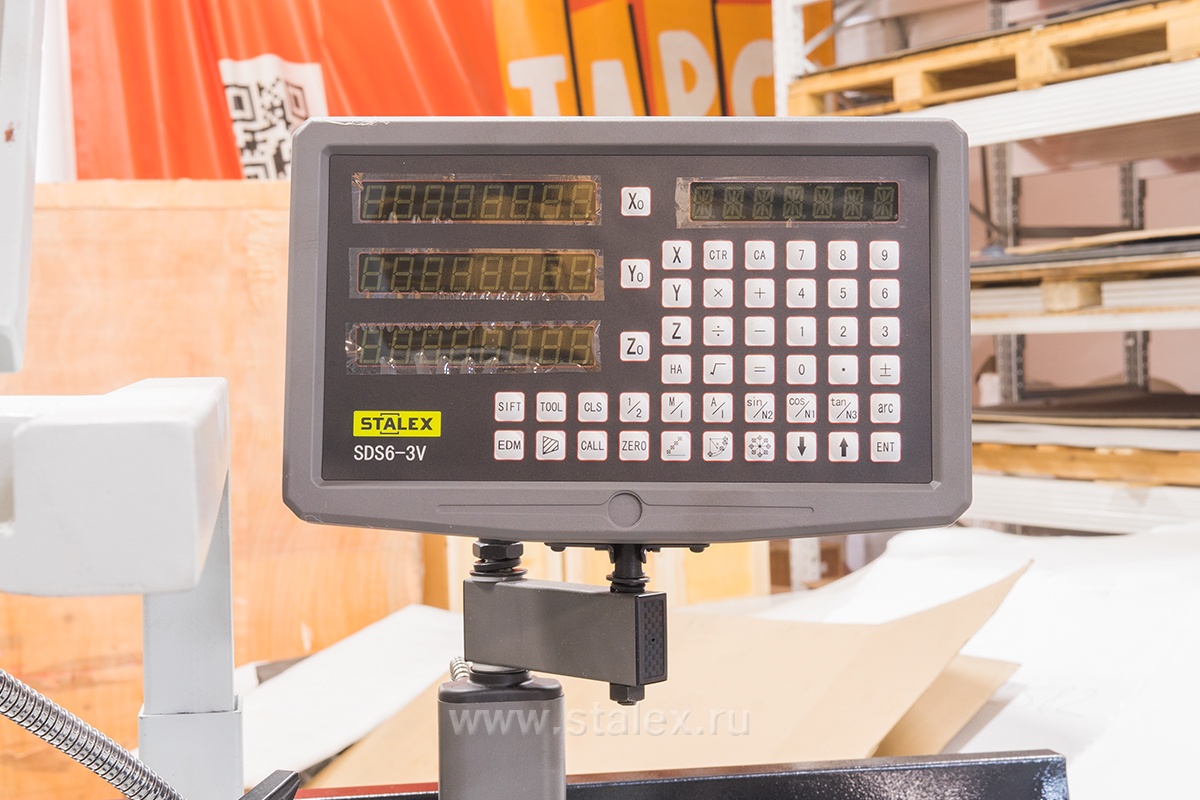

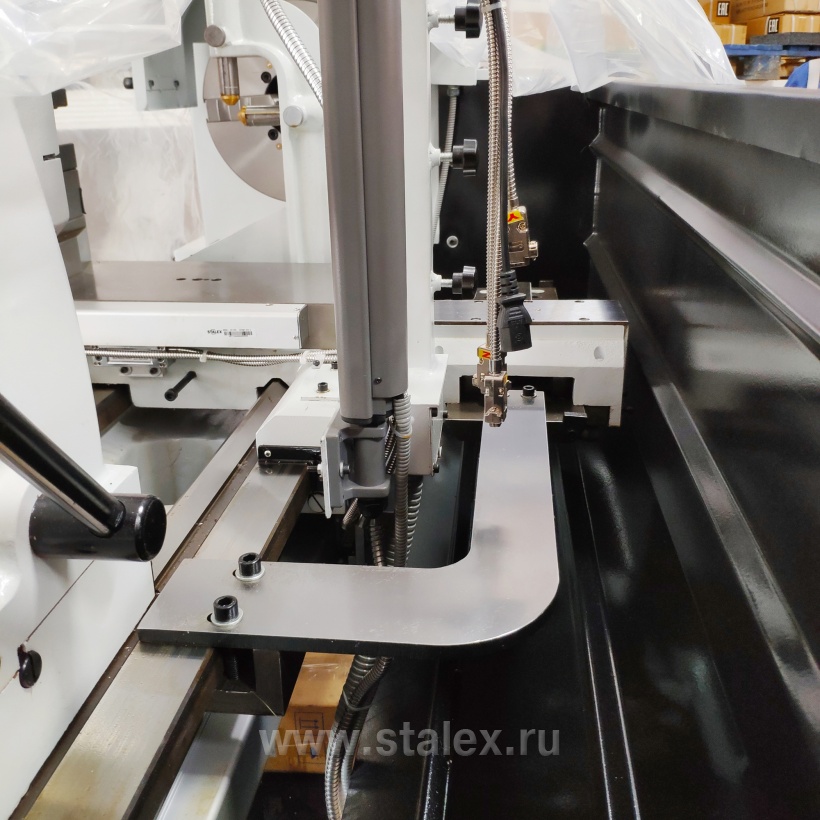

  • УЦИ по трем осям(Sino);

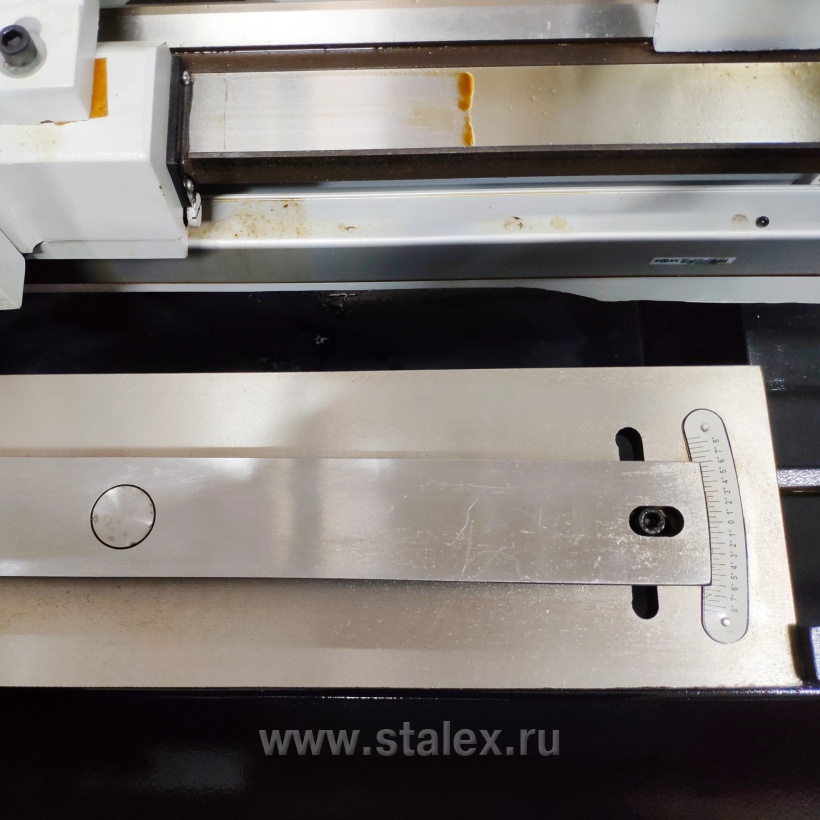

  • Конусная линейка;
  • Джойстик ускоренного перемещения по 2-м осям;
  • Регулируемые опоры станины;
  • Задняя защитная стенка;
  • Ножной тормоз шпинделя с концевым выключателем;
  • Система подвода СОЖ;
  • Лампа местного освещения LED;
  • Инструкция по эксплуатации
  • Инструмент для обслуживания в инструментальном ящике



Характеристики:

Модель C6251/3000
Габаритные размеры 4340×1150×1430
Масса нетто/брутто 2805/ 3270 кг
Конус шпинделя MТ-7
Ход пиноли задней бабки 180 мм
Расстояние между центрами 3000 мм
Проходное отверстие шпинделя 80 мм
Ход поперечного суппорта 316 мм
Ход верхнего суппорта 130 мм
Модульная резьба,34 0,1-7MP
Конус пиноли задней бабки МТ-5
Диаметр обточки над станиной 510 мм
Расстояние между направляющими 350 мм
Дюймовая резьба,60 2-112 TPI
Мощность главного привода 7,5 кВт
Диаметр пиноли задней бабки 75 мм
Макс. Æ вращения (съемный мостик) 735 мм
Æ обточки над поперечным суппортом 305 мм
Длина съемного мостика 170 мм
Частота вращения шпинделя, 12 25-2000 об/мин
Присоединение шпинделя, Camlock D1-8 (DIN55029)
Продольная подача,35 0,059-1,646 мм/об
Поперечная подача,42 0,020-0,573 мм/об
Метрическая резьба, 47 0,2-14
Питчевая резьба, 50 4-112 DP
Максимальный размер инструмента 25х25 мм
Ускоренное перемещение суппорта в продольном направлении 4,5 м/мин
Ускоренное перемещение суппорта в поперечном направлении 1,9 м/мин
Максимальный крутящий момент 900N/m
Максимальное усилие резания 3700N
Максимальный вес заготовки в центрах 1450 кг
Мощность насоса СОЖ 0,13 кВт
