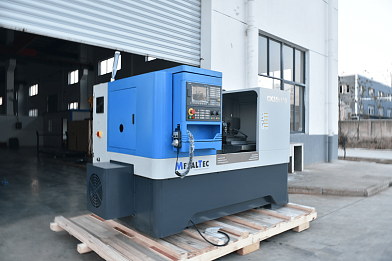

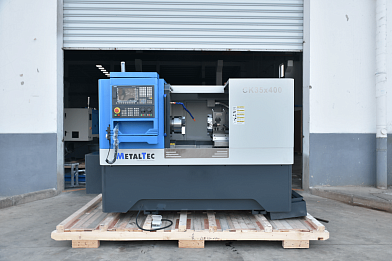

MetalTec CK 35 x 400 (Комплектация ПРОМ+) - Токарный станок ЧПУ с горизонтальной станиной
Комплектация Конструктивные особенностиХарактеристики
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие качения
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 49 мм
- Станина имеет индукционную закалку с твердостью HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Гарантия 2 года
- Эргономичный дизайн и удобное расположение основных модулей станка
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Подача смазочно-охлаждающей жидкости в зону резки
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
|

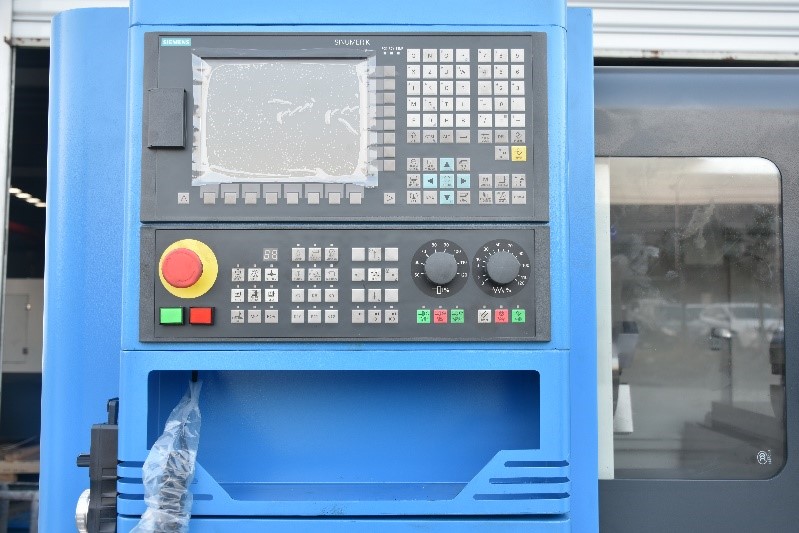

SINUMERIK 808D Advanced Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Двигатели подачи SINAMICS с их идеальными динамикой и точностью. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |

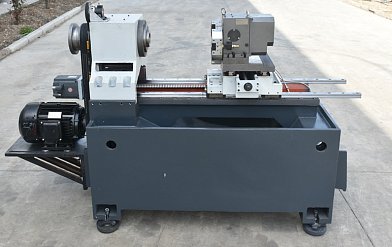

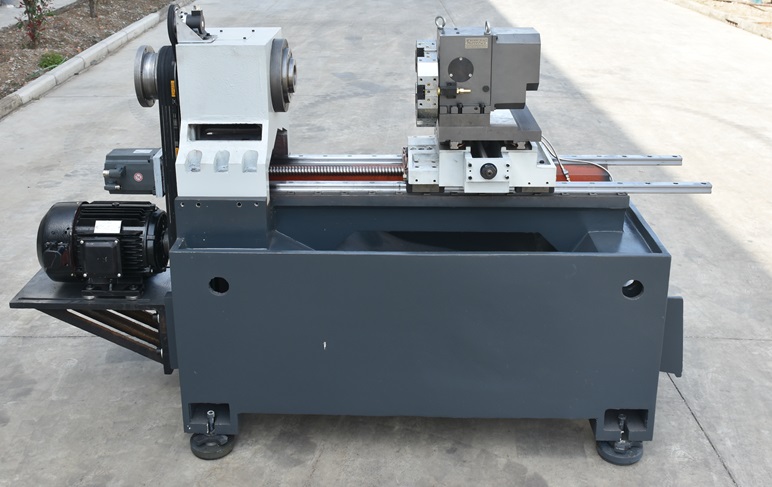

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

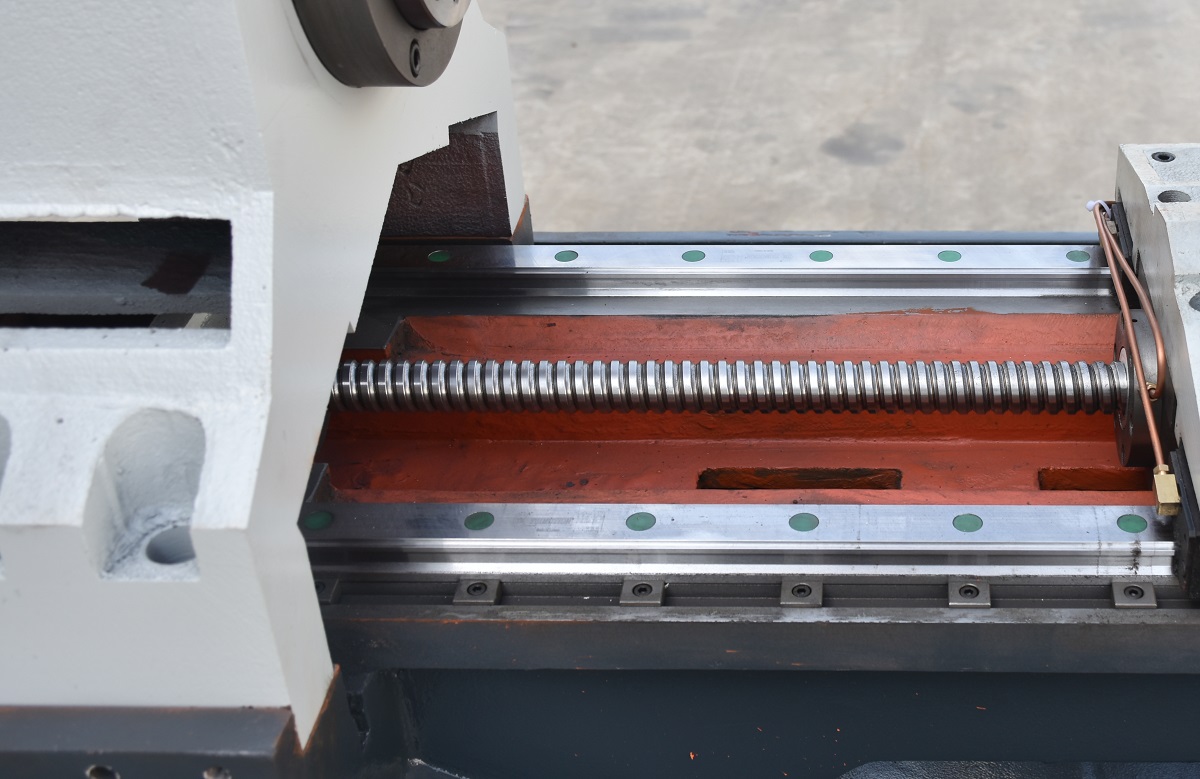

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью. Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания. Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
Основная область применения: станки с ЧПУ и обрабатывающие центры |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. Проходное отверстие шпинделя 49 мм. |
 |

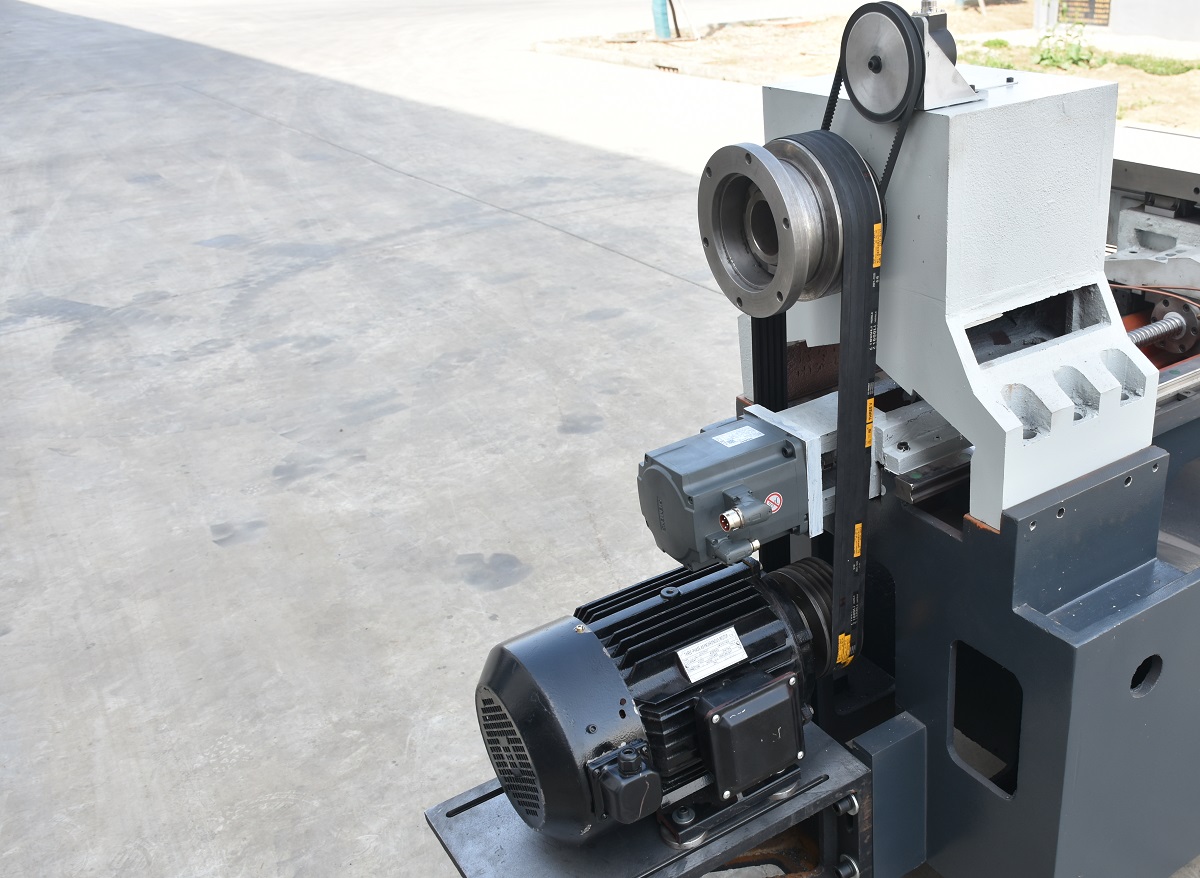

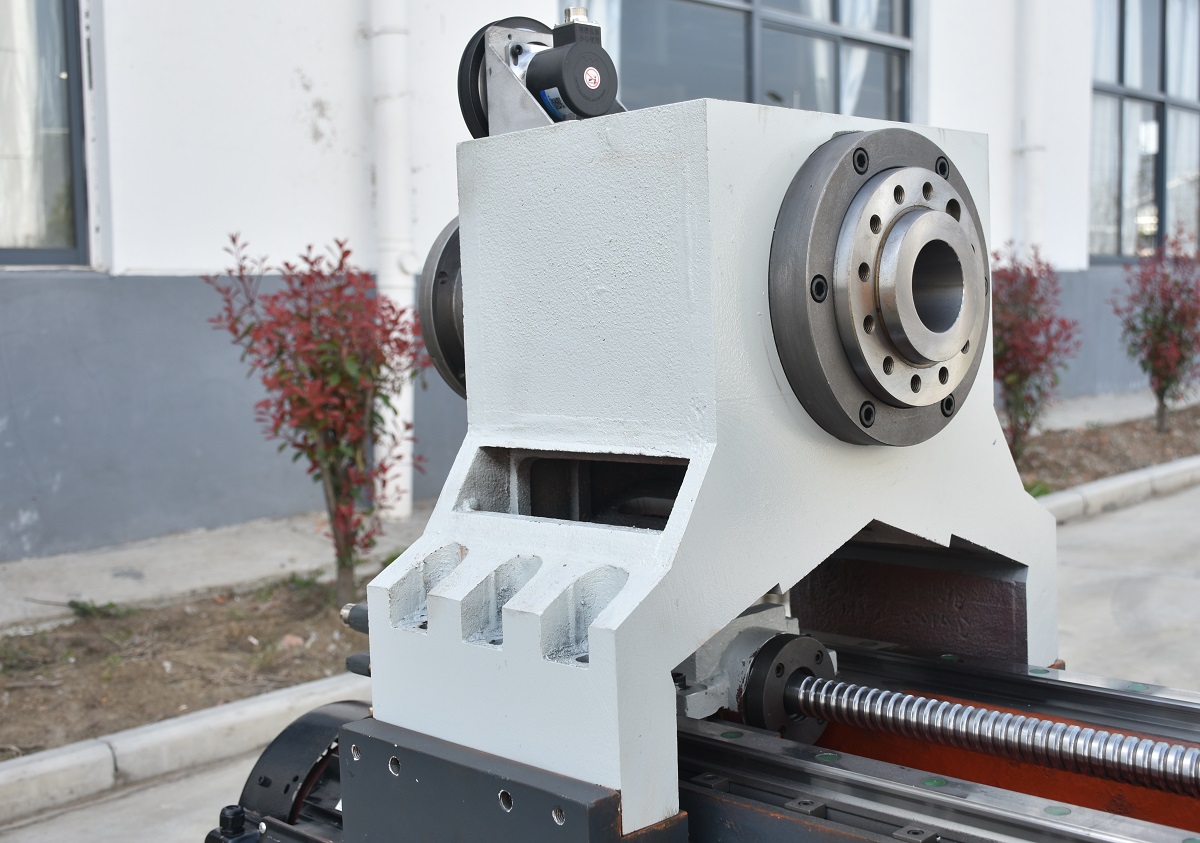

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность главного привода - 5,5 кВт. |
 |

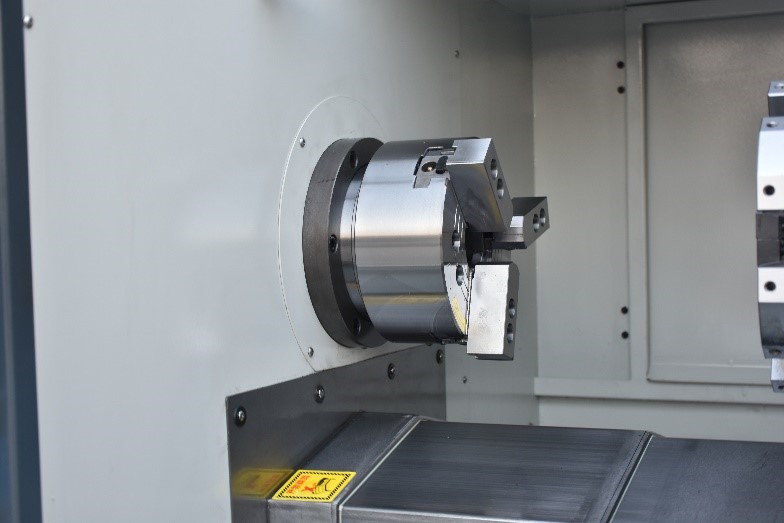

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим зажимом заготовки. Так же на станке могут быть установлены токарные патроны с цанговым зажимом.. |
 |

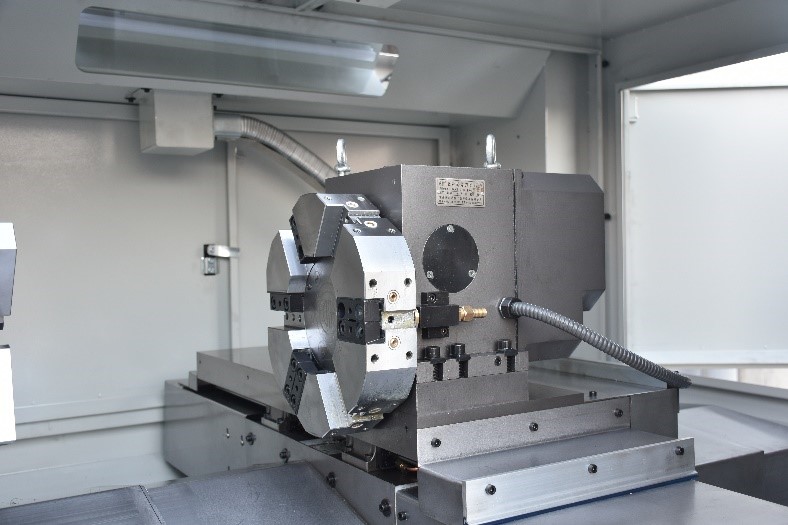

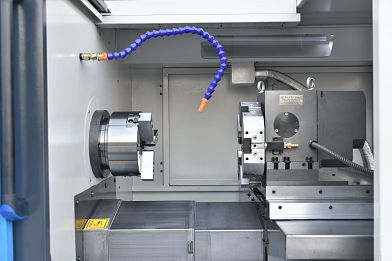

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Размер устанавливаемого инструмента 20 х 20 мм. Система подачи СОЖ через револьверную голову. |
 |

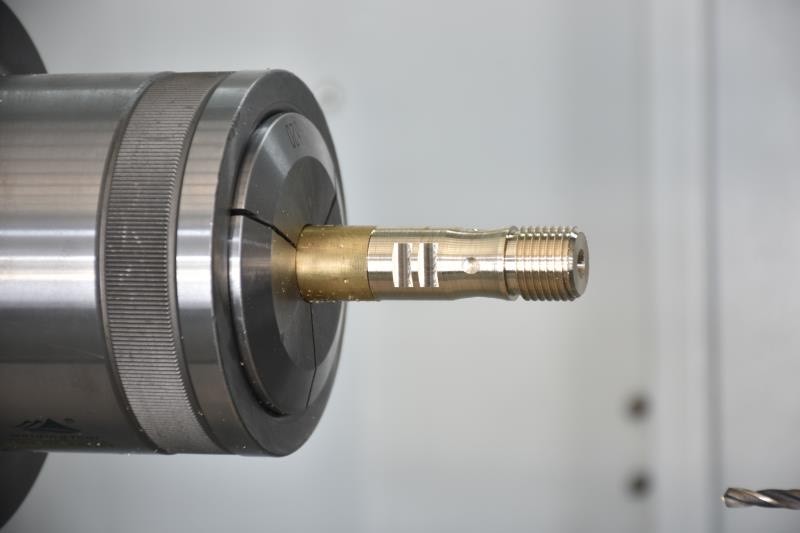

ЦАНГОВЫЙ ПАТРОН Возможность обработки прутка диаметром от 0 - 45 мм. |
 |

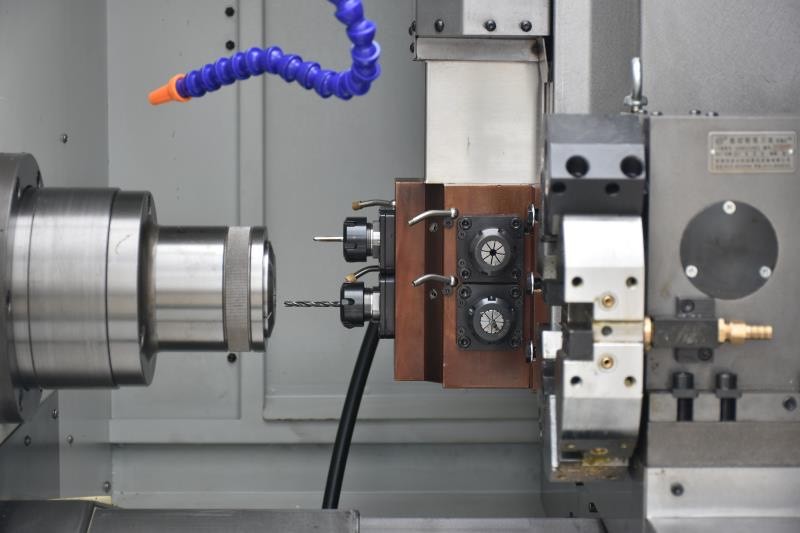

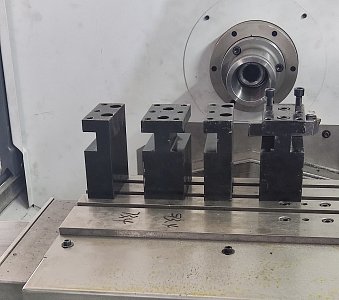

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) с перемещением по оси Y( стандарт для комплектации ПРОМ+) Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще. Может выполнять операции бокового фрезерования, сверления и нарезания резьбы. |
|
Чертеж цангового патрона для комплектации ПРОМ+ |
Характеристики:
| Валюта | руб. |
| Цена | 4489205 |
| Модель | MetalTec CK 35x400 |
| Вес, кг | 1800 |
| Длина, мм | 2050 |
| Ширина, мм | 1400 |
| Высота, мм | 1620 |
| Расстояние между центрами, мм | 400 |
| Конус шпинделя | MT6 |
| Ширина станины, мм | 350 |
| Торец шпинделя | А2-5 |
| Тип станины | Монолитная станина из чугуна |
| Стойка управления | Siemens 808D Advanced |
| Ход по оси Х, мм | 350 |
| Тип установки инструмента, мм | 6-ти позиционная револьверная голова |
| Мощность шпинделя, кВт | 5,5 |
| Диаметр отверстия в шпинделе, мм | 45 |
| Макс. диаметр обработки над станиной, мм | 350 |
| Твердость направляющих станины | HRC 50 |
| Направляющие по оси Z | Качения (Тайвань) |
| Направляющие по оси Х | Качения (Тайвань) |
| Серводвигатели | Siemens |
| Патрон, мм | 200 |
| Ход по оси Z, мм | 250 |
| Х / Z ускоренная подача , м/мин | 10/12 |
| Количество устанавливаемого инструмента | 6 |
| Размер инструмента, мм | 20 x 20 |
| Мощность системы охлаждения, Вт | 120 |
| Скорость вращения | 2500 об/мин |
| Макс. диаметр обработки над суппортом, мм | 180 |
