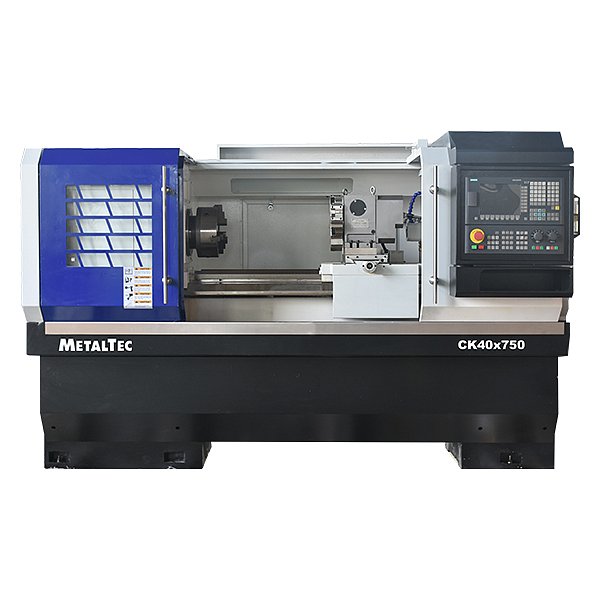

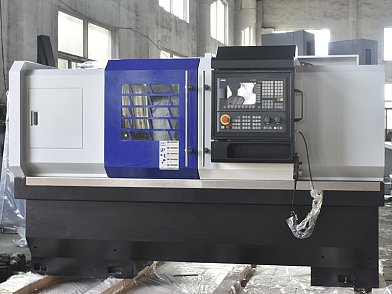

MetalTec CK 40x750 токарный станок ЧПУ с прямой станиной

2 258 289 руб.

Нашли дешевле?
Цена: 2 258 289 руб.
Получить коммерческое предложение
Получить дополнительную скидку

Комплектация Конструктивные особенностиХарактеристики

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ MetalTec CK 40x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
  • Жесткие направляющие скольжения;
  • Полное кабинетное ограждение;
  • Проходное отверстие шпинделя 60 мм;
  • Станина имеет индукционную закалку с твердостью HRC54;
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.

ПРЕИМУЩЕСТВА:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высоко производительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.



Комплектация

ПРОФИ ПРОМ
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ 8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
ПРИВОДНАЯ СИСТЕМА SINAMICS ПРИВОДНАЯ СИСТЕМА SINAMICS
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Механический ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Гидравлический
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
ПАТРОН механический З-Х КУЛАЧКОВЫЙ ПАТРОН 200 ММ ПАТРОН гидравлический З-Х КУЛАЧКОВЫЙ ПАТРОН 200 ММ


Конструктивные особенности

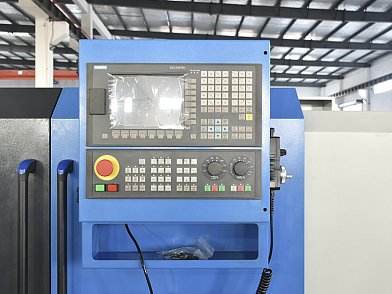

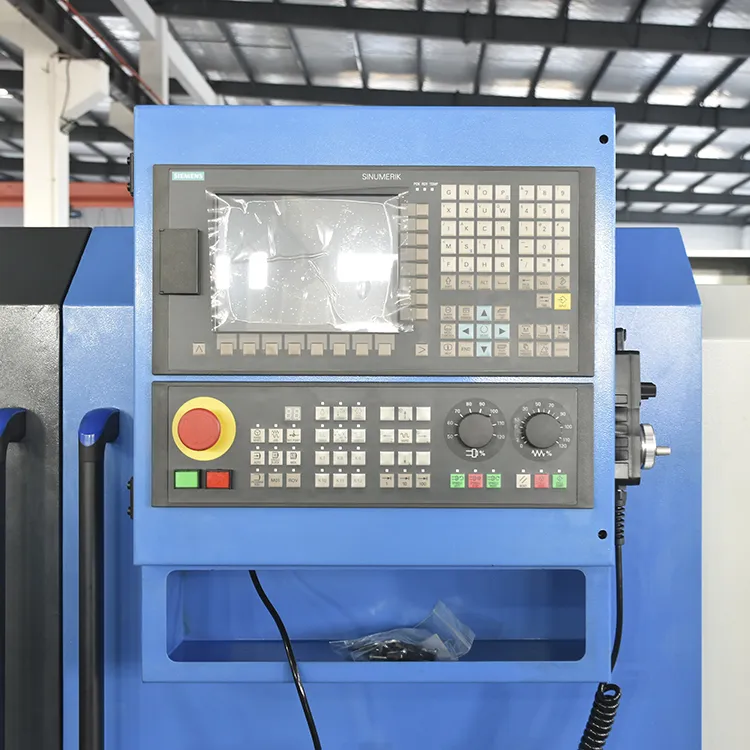

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

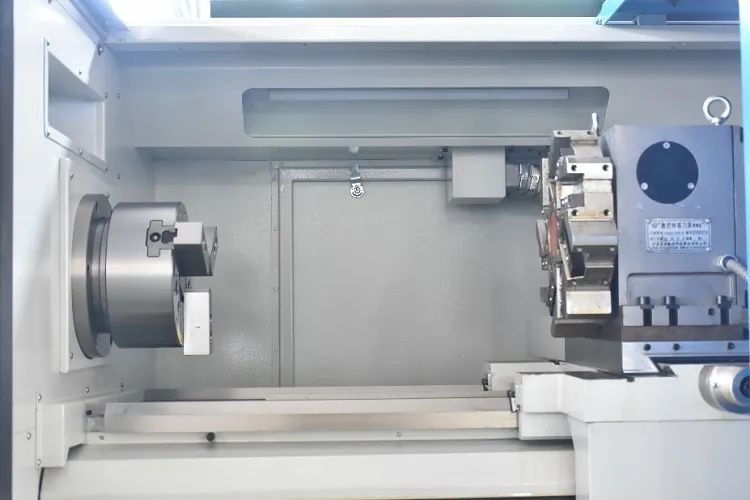

8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

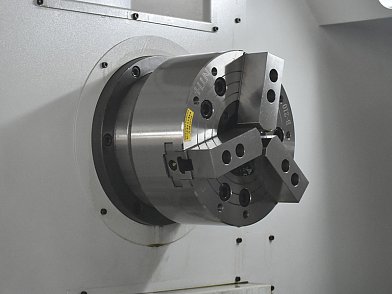

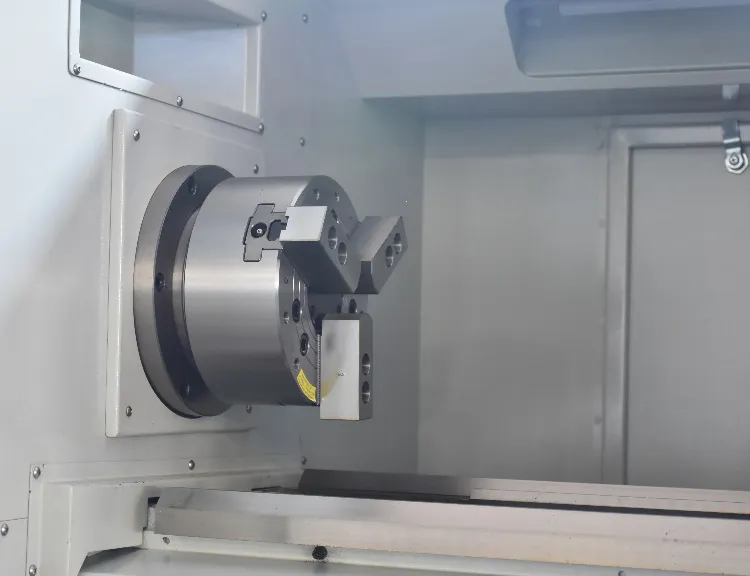

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом

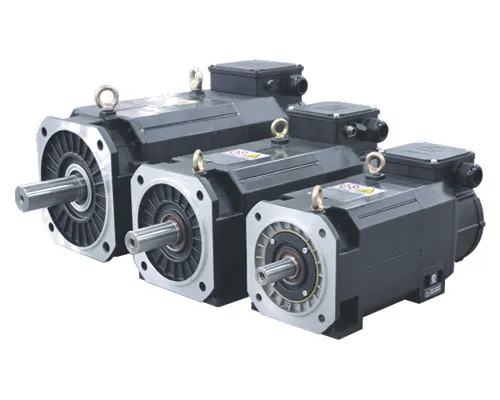

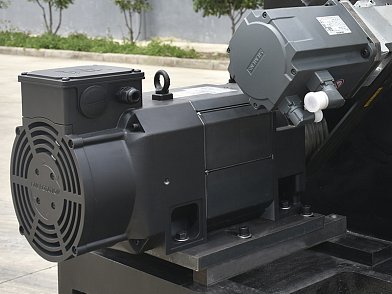

ПРИВОДНАЯ СИСТЕМА SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

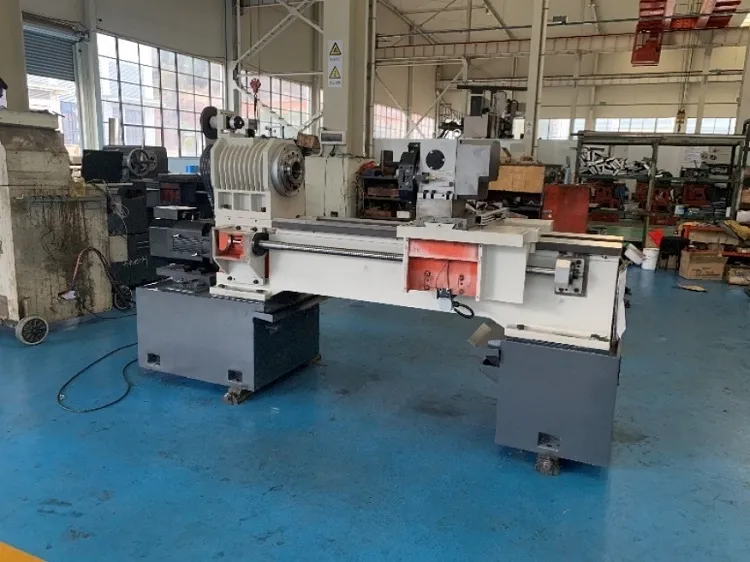

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

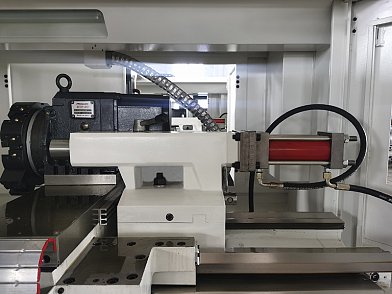

ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ

Станок поставляется с задней бабкой с ручной регулировкой.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

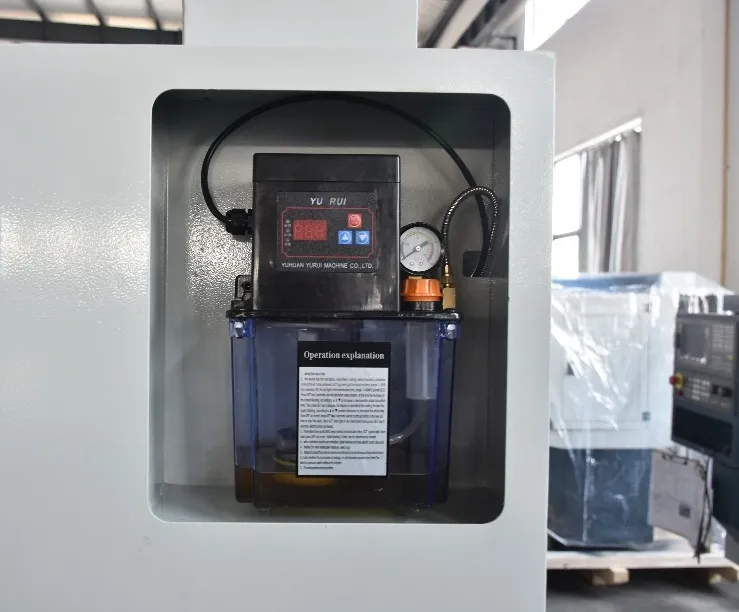

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.



Характеристики:

Валюта руб.
Цена 2258289
Модель CK 40x750
Тип двигателя Серводвигатель
Длина, мм 2400
Ширина, мм 1600
Высота, мм 2100
Расстояние между центрами, мм 750
Ширина станины, мм 335
Торец шпинделя А2-6
Макс. диаметр над станиной, мм 400
Тип станины Монолитная станина из чугуна
Стойка управления Siemens 808 Advanced
Ход по оси Х, мм 240
Мощность шпинделя, кВт 7,5 / 11
Диаметр отверстия в патроне, мм 60
Инструментальная система 8-ми позиционная револьверная головка
Макс. диаметр над суппортом, мм 200
Твердость направляющих станины HRC 54
Направляющие по оси Z Скольжения
Направляющие по оси Х Скольжения
Серводвигатели Siemens
Патрон, мм 200 (ручной или гидравлический)
Скорость вращения, об/мин 50 - 2500
Ход по оси Z, мм 600
Х / Z ускоренная подача , м/мин 6 / 8
Размер инструмента, мм 20 х 20
Задняя бабка Ручная / Гидравлическая (пиноль)
Максимальное перемещение, мм 120
Конус МТ4
Мощность системы охлаждения, Вт 120
Количество устанавливаемого инструмента, шт. 8
Вес (нетто), кг 1800
Вес (брутто), кг 2000
