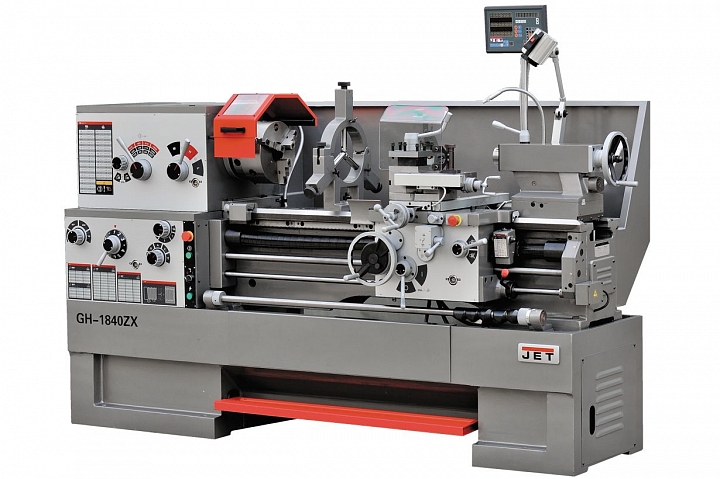

JET GH-1840 ZX DRO Токарно-винторезный станок серии ZX

Получить коммерческое предложение
Получить дополнительную скидку

Описание

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

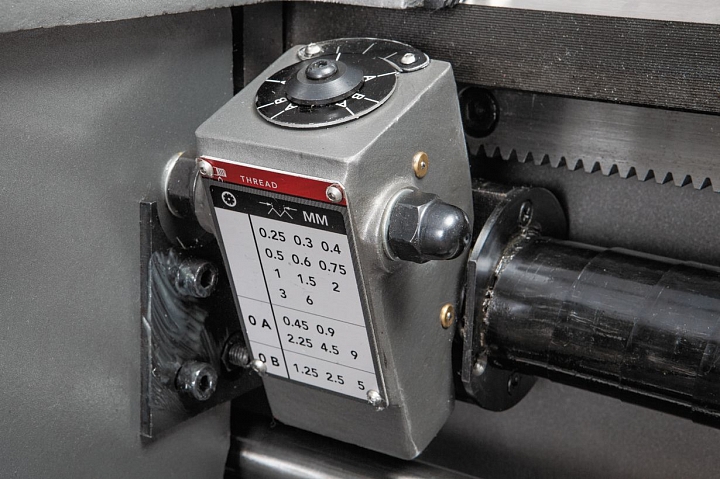

  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

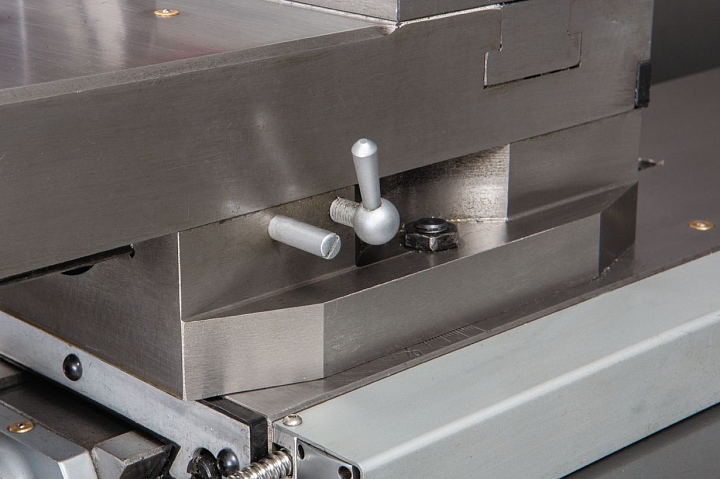

  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта

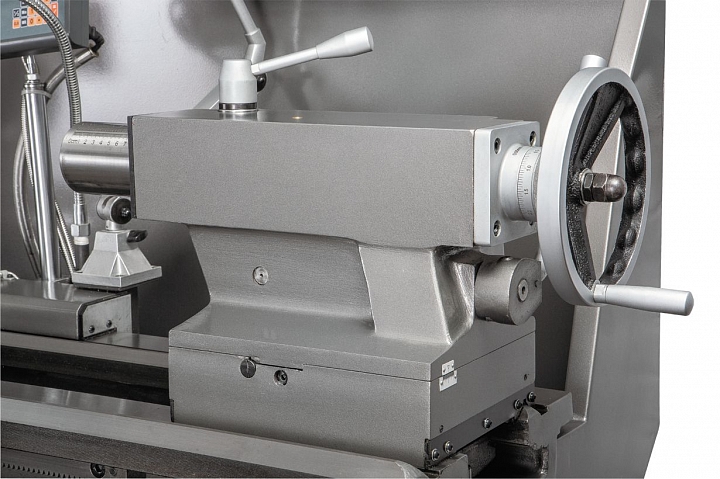

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

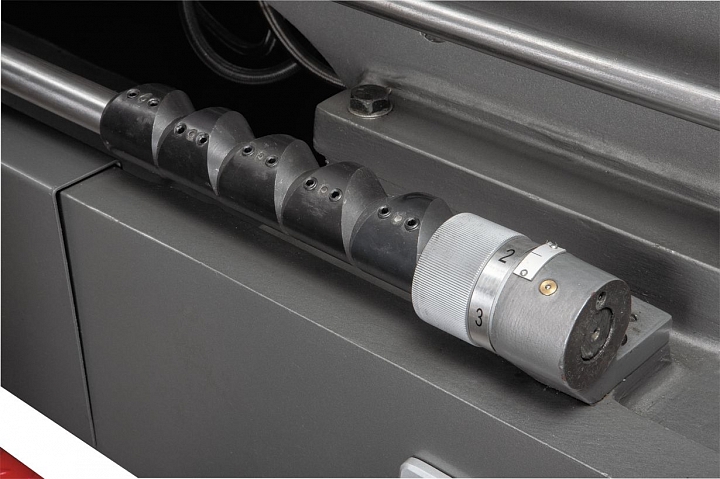

  • Пятипозиционный управляющий вал с кулачками
  • Современный аналог 1К62

Многофункциональный станок GH-1840 ZX DRO  компании JET рассчитан на эксплуатацию промышленными предприятиями, крупными мастерскими, - там, где требуется особое качество и скорость обработки. Мощный асинхронный двигатель на 5,6 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня, при этом биение шпинделя не превышает 9 микрон, а класс точности обработки - 0,01 мм. На станке можно обтачивать детали диаметром до 460 мм над станиной, до 698 мм со снятым мостиком gap (длинна мостика 310 мм) и до 280 мм над суппортом.

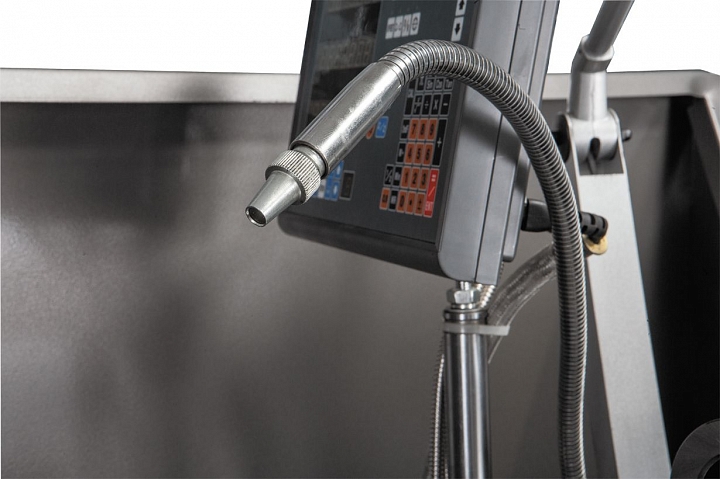

Расстояние между центрами - 1015 мм. GH-1840 ZX DRO поставляется с устройством УЦИ, что позволяет ускорить рабочий процесс и снизить вероятность брака. Станок устанавливается на массивную станину из особого чугуна, ее направляющие закаливаются токами высокой частоты, шлифуются и покрываются особым составом для минимизации трения. GH-1840 ZX DRO имеет 122 режима продольных и поперечных подач в автоматическом режиме, что позволяет нарезать все известные типы резьб. Обороты шпинделя можно выбирать из 12 предустановленных режимов.

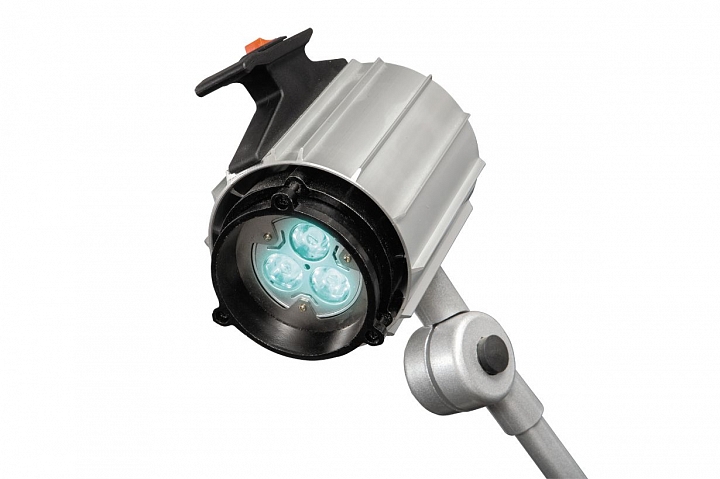

Предусмотрена автоматическая система подачи смазки продольного суппорта, задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Станок поставляется в максимальной комплектации. В нее входят система подача СОЖ, УЦИ, люнеты, планшайба, дополнительный 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор фирменного инструмента и лампа освещения).

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Характеристики:

Артикул 50000740T
Напряжение, В 400
Страна производителя Китай
Длина, мм 2320
Ширина, мм 1050
Высота, мм 1370
Масса, кг 2712
Длина в упаковке, см 260
Ширина в упаковке, см 116
Высота в упаковке, см 200
Масса в упаковке, кг 2840
Расстояние между центрами, мм 1000
Конус шпинделя МК-7
Ход пиноли задней бабки, мм 150
Пиноль задней бабки МК-5
Ход поперечного суппорта, мм 300
Ход верхнего суппорта, мм 130
Частота вращения шпинделя, об/мин 25 - 1800
Диаметр проходного отверстия шпинделя, мм 80
Мощность двигателя, кВт 5,5
Диаметр пиноли, мм 75
Диаметр обточки над станиной, мм 460
Диаметр обточки над поперечным суппортом, мм 280
Количество скоростей шпинделя 12
Диапазон продольной подачи, мм/об 0,06-1,7
Количество продольных подач 46
Диапазон метрической резьбы, мм 0,5 - 20
Количество метрических резьб 24
Дюймовая резьба, TPI 1'5/8 - 72
Количество дюймовых резьб 61
Шаг ходового винта, мм 6
Макс. размер резца, мм 25 x 25
Диапазон неподвижного люнета, мм 20-200
Диапазон подвижного люнета, мм 12 – 90
Объем бака СОЖ, л 15
Мощность насоса СОЖ, кВт 0,09
Длина съёмного мостика, мм 310
Количество поперечных подач 36
Модульная резьба, MP 0,25 - 10
Количество модульных резьб 20
Количество питчевых резьб 45
Ширина станина, мм 335
Диаметр обточки над съемным мостиком, gap, мм 690
Присоединение шпинделя D1-8 (DIN 55029)
Диапазон поперечной подачи, мм/об 0,03-0,85
Диапазон питчевой резьбы, DP 3-1/4 - 96
