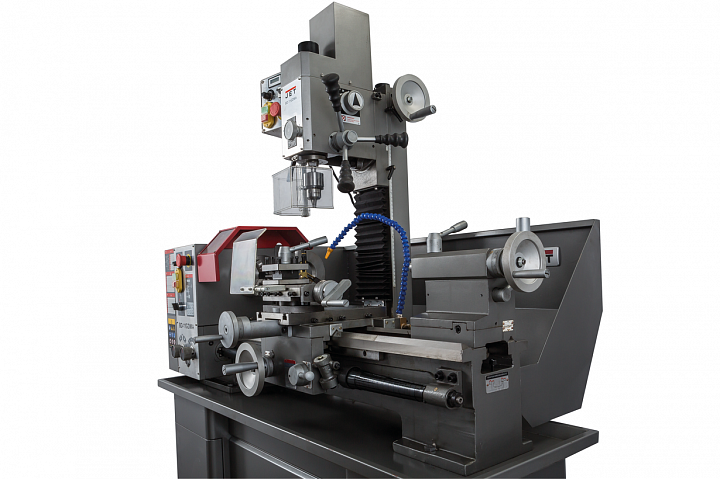

JET BD-11GDMA Универсальный токарный станок с фрезерной головой

Получить коммерческое предложение
Получить дополнительную скидку

Описание

Особенности:
  • Предназначен для мелкосерийного производства
  • Мощный асинхронный электродвигатель токарного шпинделя
  • Возможность установки тисков для фрезерных работ

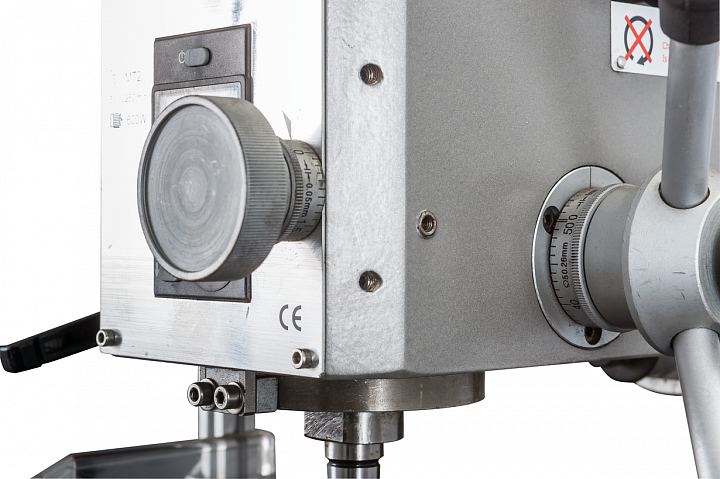

  • Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
  • Возможность нарезания левой резьбы
  • Возможность нарезания дюймовой и метрической резьб
  • Автоматическая подача при точении

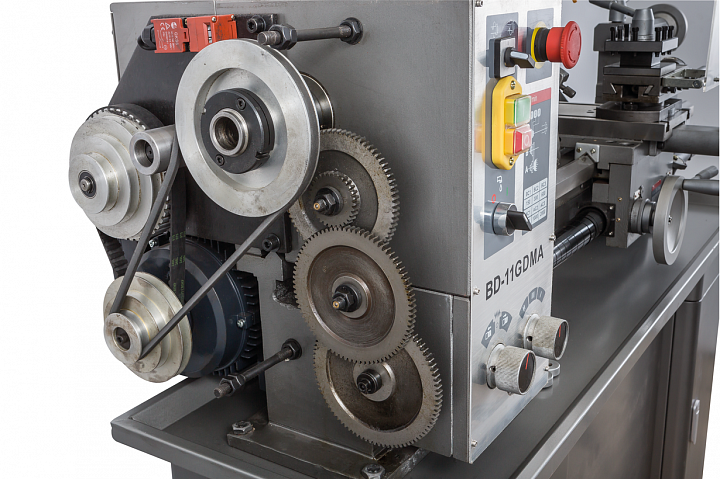

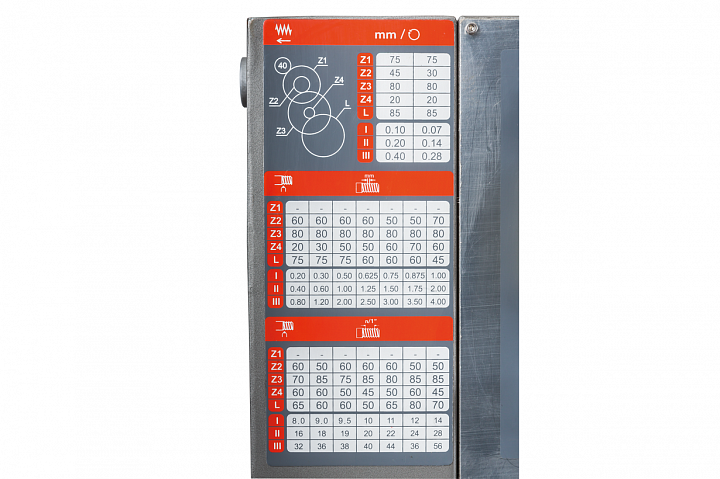

  • На одной настройке гитары три режима автоматического точения или нарезания резьбы
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
  • Чугунная станина закалена и отшлифована
  • Массивная конструкция станины из чугуна гарантирует работу без вибрации

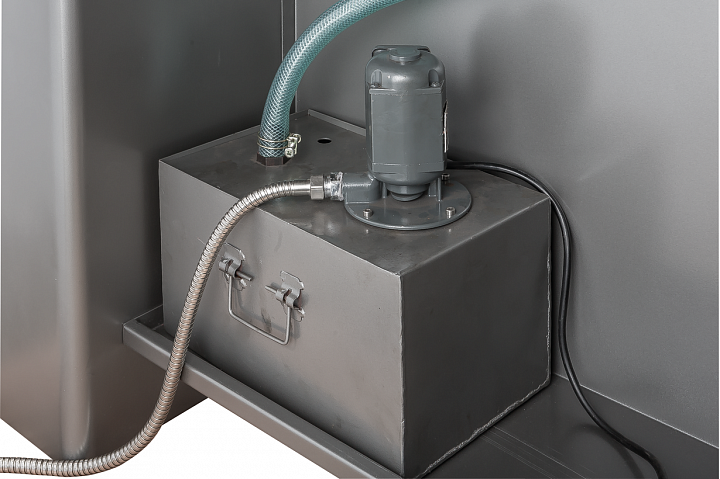

  • Подача СОЖ
  • Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
  • Аналог ТВ-9

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Характеристики:

Артикул 50000915MCD
Напряжение, В 230
Тип двигателя Асинхронный, 220В, 50 Гц
Страна производителя Китай
Длина в упаковке, см 137 / 81 (станок/подставка)
Ширина в упаковке, см 75 / 69 (станок/подставка)
Высота в упаковке, см 101 / 43 (станок/подставка)
Масса в упаковке, кг 250 / 47 (станок/подставка)
Расстояние между центрами, мм 700
Конус шпинделя МК-4
Ход пиноли задней бабки, мм 80
Пиноль задней бабки МК-2
Ход поперечного суппорта, мм 145
Ход верхнего суппорта, мм 60
Расстояние между направляющими, мм 180
Частота вращения шпинделя, об/мин 150 - 2000
Дюймовая резьба 8 - 56
Диаметр проходного отверстия шпинделя, мм 26
Мощность двигателя, кВт 1,1
Сверлильный патрон 1-13
Напряжение питания 220 В, 50 Гц
Диаметр обточки над станиной, мм 280
Диаметр обточки над поперечным суппортом, мм 170
Количество скоростей шпинделя 6
Диапазон продольной подачи, мм/об 0,07 - 0,4
Количество продольных подач 6
Диапазон метрической резьбы, мм 0,2 - 4,0
Количество метрических резьб 21
Количество дюймовых резьб 21
Шаг ходового винта, мм Tr 20x3
Макс. размер резца, мм 12 x 12
Потребляемая мощность, кВт (S6 40%) 1,5

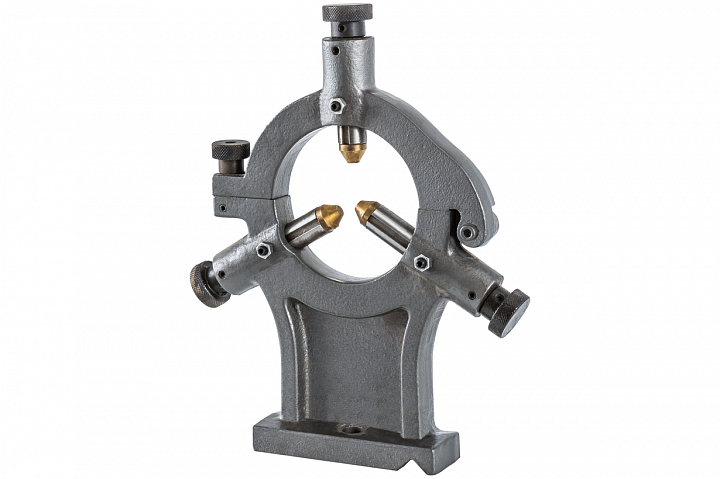

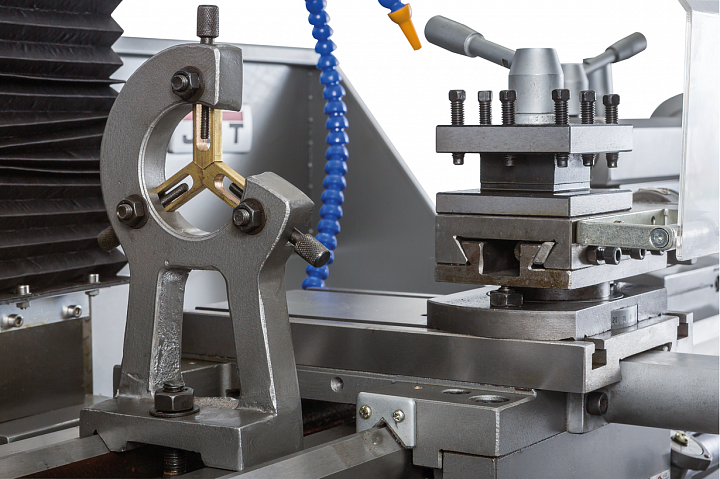

Диапазон неподвижного люнета, мм 0-25

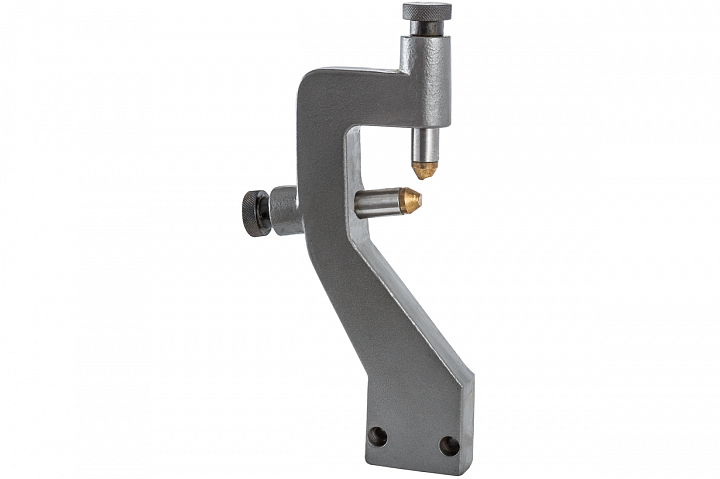

Диапазон подвижного люнета, мм 0-25
Объем бака СОЖ, л 5
Мощность насоса СОЖ, кВт 0,09

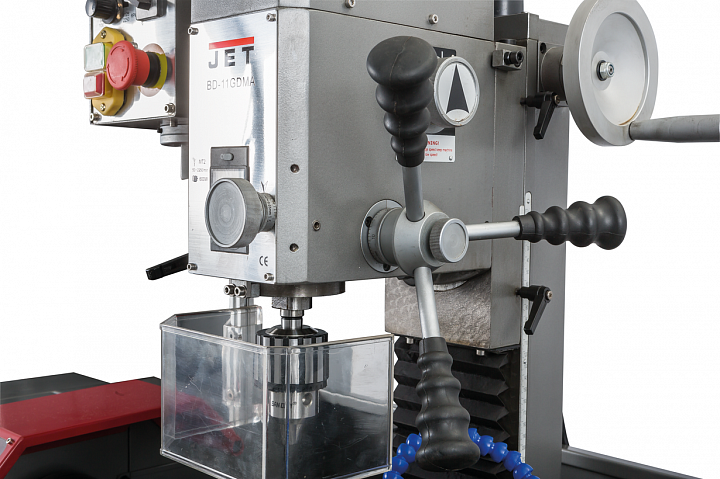

Разное ФРЕЗЕРНАЯ ГОЛОВА
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Шомпол М12
Максимальный диаметр концевой фрезы, мм 20

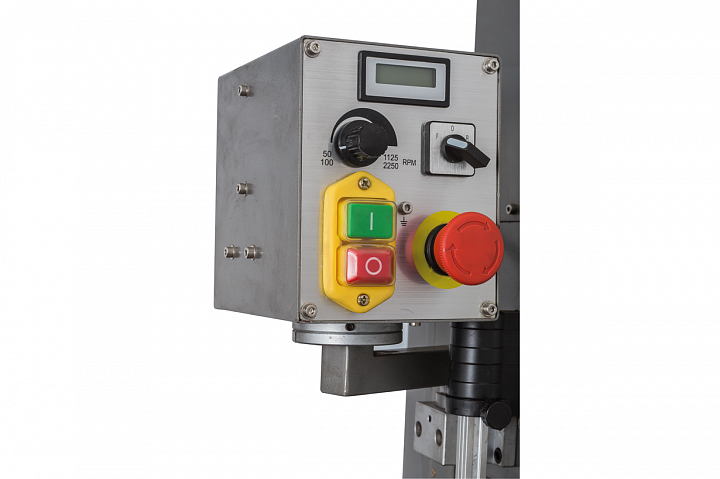

Частота вращения вертикального шпинделя, об/мин 50 - 2250
Количество скоростей вертикального шпинделя, шт 2
Ход пиноли шпинделя, мм 50
Расстояние между пазами стола, мм 115
Диапазон поворота вертикальной головы (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 320
Расстояние от вертикального шпинделя до стойки, мм 185
Размер стола по оси X и Y, мм 150x270

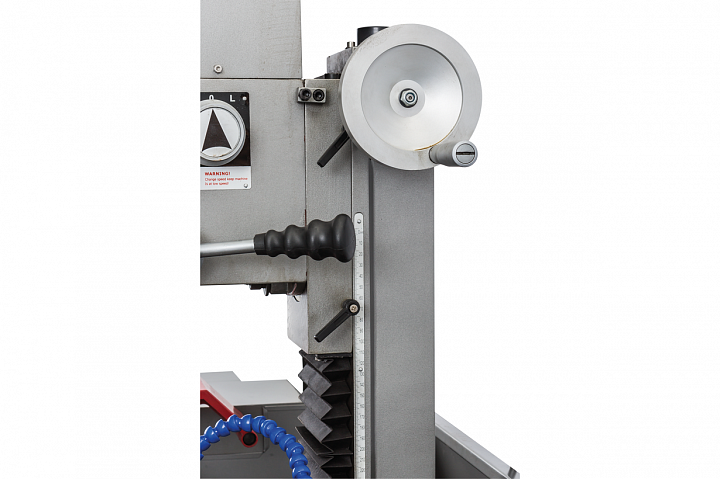

Ход головы по оси Z, мм 270
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 2
Мощность вертикального двигателя, кВт 0,6 (коллекторный)
