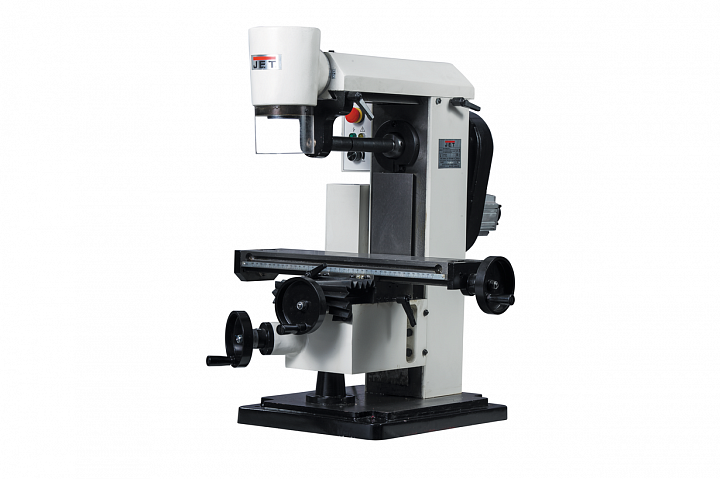

JET JUM-X2 Настольный универсально-фрезерный станок

Получить коммерческое предложение
Получить дополнительную скидку

Описание

Особенности:

  • тип станка -  универсальный фрезерный станок;

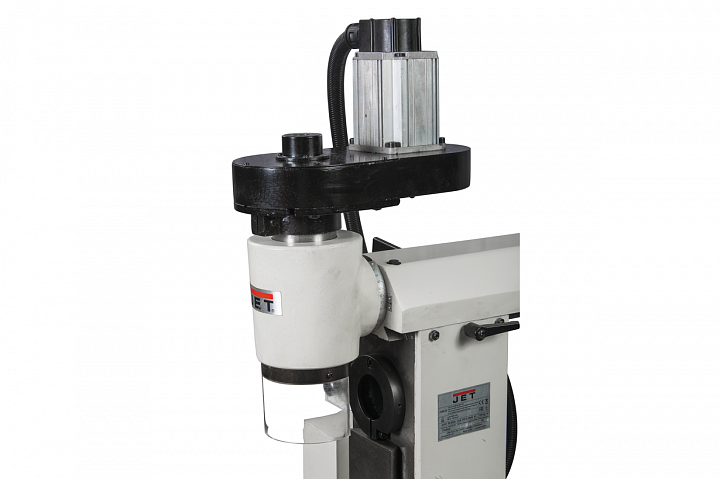

  • возможность переустановки шпинделя в горизонтальное положение;
  • корпус станка изготовлен из серого чугуна;
  • движение рабочего стола по осям X,Y и Z;

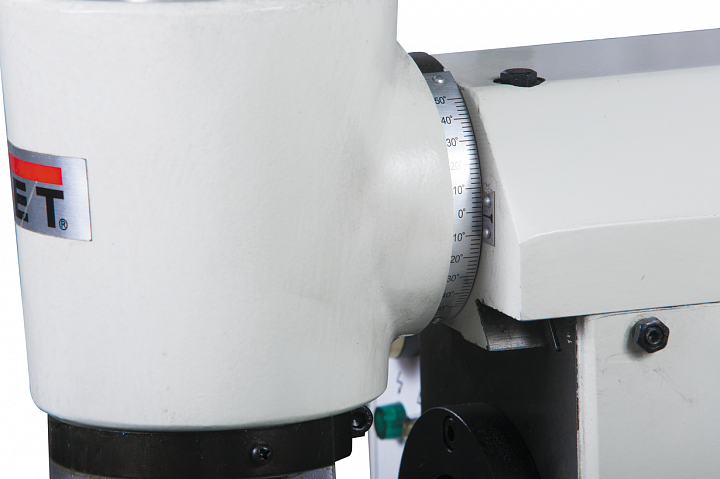

  • возможность поворота головы влево и вправо на 45 0;
  • плавная регулировка частоты вращения;
  • фрезерная головка без хода пиноли.
  • Электронная защита двигателя
  • Мощный бесколлекторный двигатель с плавной регулировкой частоты вращения
  • Инструмент для обслуживания
  • Руководство по эксплуатации

Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В.. Модель может использоваться в домашней обстановке, на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки в горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 обладает функцией подачи рабочего стола сразу по трем осям. Голова может осуществлять поворот влево и вправо в диапазоне 0- 45 0.

Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке -  63 мм. Ход пиноли в данной модели отсутствует.  Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.

Оборудование имеет мощный электродвигатель 0,75 кВт, обеспечивающий вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин, в зависимости от технологичности режима резания. Включение и выключение станком, смена частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.

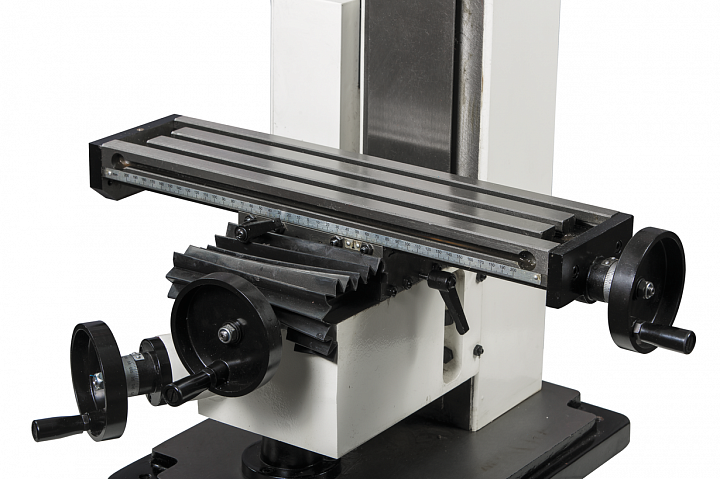

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепежа заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.

Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».

Характеристики:

Артикул ITASU2
Напряжение, В 230
Тип двигателя Бесколлекторный
Страна производителя Китай
Длина, мм 594
Ширина, мм 740
Высота, мм 696
Масса, кг 95
Масса в упаковке, кг 122
Сверлильный патрон 1-13
Т-образный паз 12 мм
Максимальный диаметр сверления сталь, мм 13
Максимальный диаметр сверления чугун, мм 15
Шомпол М12
Максимальный диаметр концевой фрезы, мм 30
Частота вращения вертикального шпинделя, об/мин 0 - 2500
Количество скоростей вертикального шпинделя, шт плавно
Диапазон поворота вертикальной головы (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 230
Расстояние от вертикального шпинделя до стойки, мм 265
Размер стола по оси X и Y, мм 460 x 120
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Мощность вертикального двигателя, кВт 0,5
Максимальный диаметр торцевой фрезы, мм 30
Ход стола по оси X и Y, мм 300 x 120
Расстояние от горизонтального шпинделя до стола, мм 230
Конус вертикального шпинделя МК-3
Конус горизонтального шпинделя МК-3
Частота вращения горизонтального шпинделя, об/мин 0 - 2500
Мощность горизонтального двигателя, кВт 0,5
Количество скоростей горизонтального шпинделя, шт плавно
Ход стола по оси Z, мм 205
Диаметр вала под дисковую фрезу 16
Макс. диаметр дисковой фрезы 63 мм
Наклон вертикального положения 45° влево/вправо
Горизонтальный шпиндель-стол 230 мм
Перемещение стола по оси X/Y/Z 300 x 120 х 205 мм
