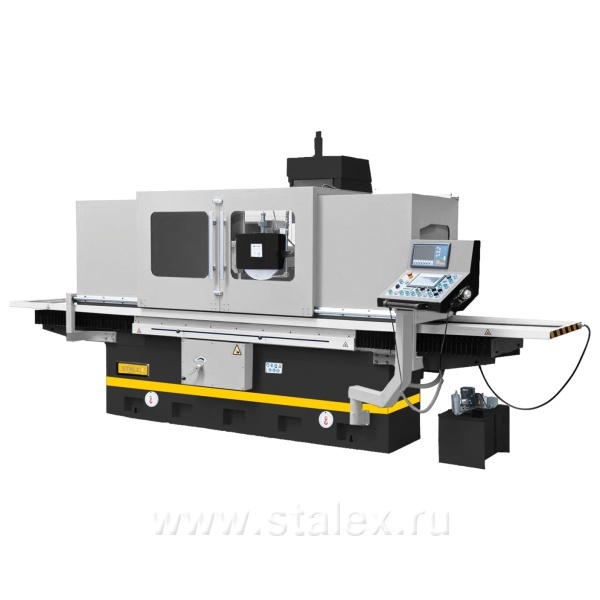

Плоскошлифовальный станок STALEX SG-80160AHD

Получить коммерческое предложение
Получить дополнительную скидку

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

  • Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости;
  • Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
  • Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
  • Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
  • Выносной пульт управления с PLC контроллером Siemens и сенсорным экраном
  • ШВП на поперечной подаче
  • Электрокомпоненты Siemens
  • Изготовлен по стандартам CE

Комплект поставки

  • Электромагнитный стол
  • Шлифовальный круг с фланцами и съемником
  • Балансировочный стенд с оправкой
  • Система СОЖ с магнитным сепаратором и вытяжкой
  • Выносной пульт, контроллер PLC Siemens
  • Сенсорный экран
  • УЦИ по 2-м осям
  • Вертикальная микроподача
  • Защита гидростанции
  • Приспособление для параллельной правки
  • Алмазный карандаш для правки круга
  • Лампа местного освещения
  • Защитный экран
  • Регулировочные опоры
  • Инструмент для обслуживания

Характеристики:

Модель SG-80160AHD
Масса нетто/брутто 10000/10350 кг
Частота вращения шпинделя 960 об/мин
Размер стола 800х1600 мм
Мощность
Максимальная нагрузка на стол 2000 кг
Диаметр шлифовального круга 500 мм
Макс. длина продольного шлифования 1600 мм
Макс. длина поперечного шлифования 810 мм
Макс. расстояние ось шпинделя-стол 920 мм
Поперечный ход стола за оборот маховика 5 мм
Цена деления нониуса поперечного перемещения 0,02 мм
Ширина шлифовального круга 75 мм
Отверстие шлифовального круга 305 мм
Габариты станка (ДхШхВ), мм 5500х2750х2420 мм
Скорость продольного перемещения стола, плавно 5-25 мм/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная 0,005/0,01/0,015/0,02/0,03/0,05 мм
Ускоренное вертикальное перемещение 50-2000 мм/мин
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Ускоренное поперечное перемещение стола 50-2000 мм/мин
ШПИНДЕЛЬ
Мощность шпинделя 18,5 кВт
Мощность двигателя гидравлики 5,5 кВт
Автоматическое поперечное перемещение стола 1-30 мм/цикл
Т-образный паз, кол-во 3х22 мм
Электромагнитная плита 800х800(2 шт.)
Ручная подача маховичка 0,005 мм/об
