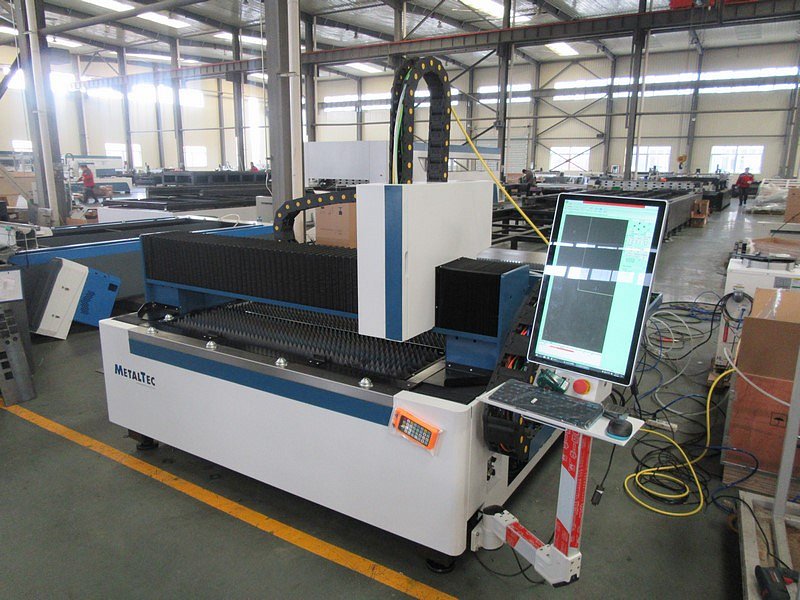

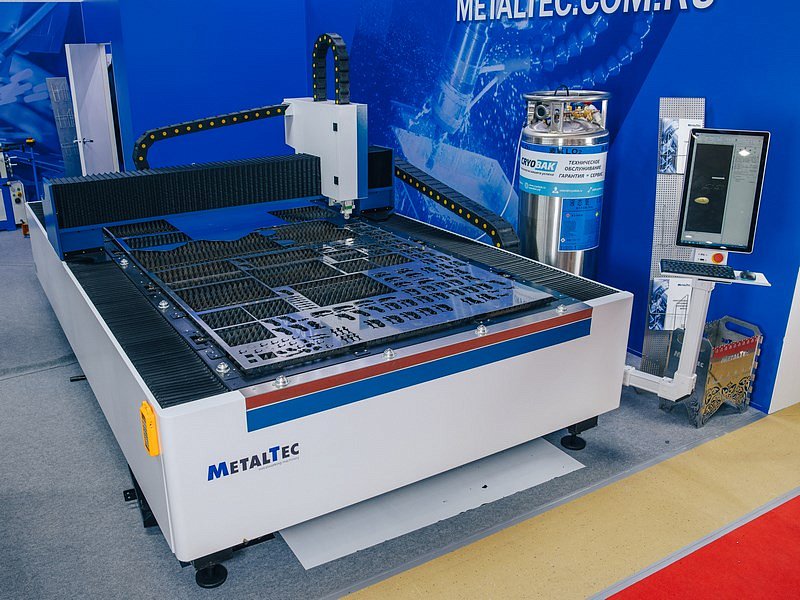

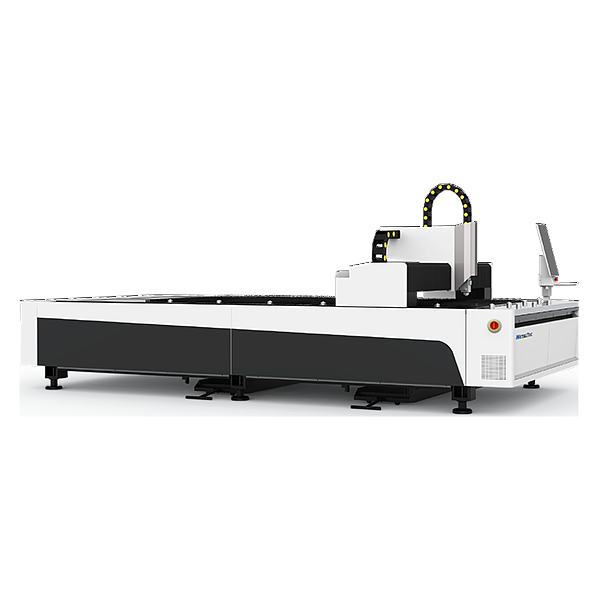

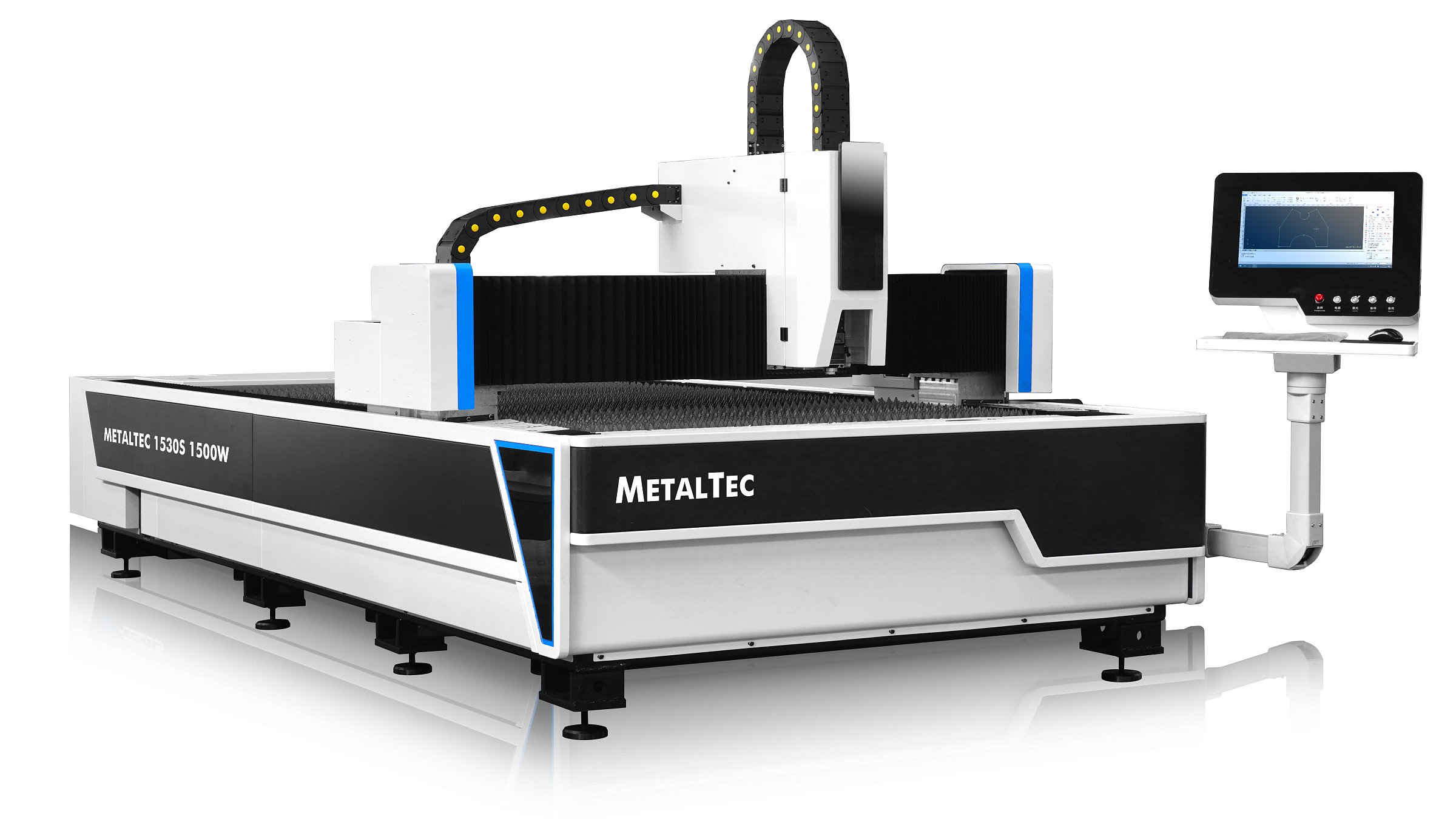

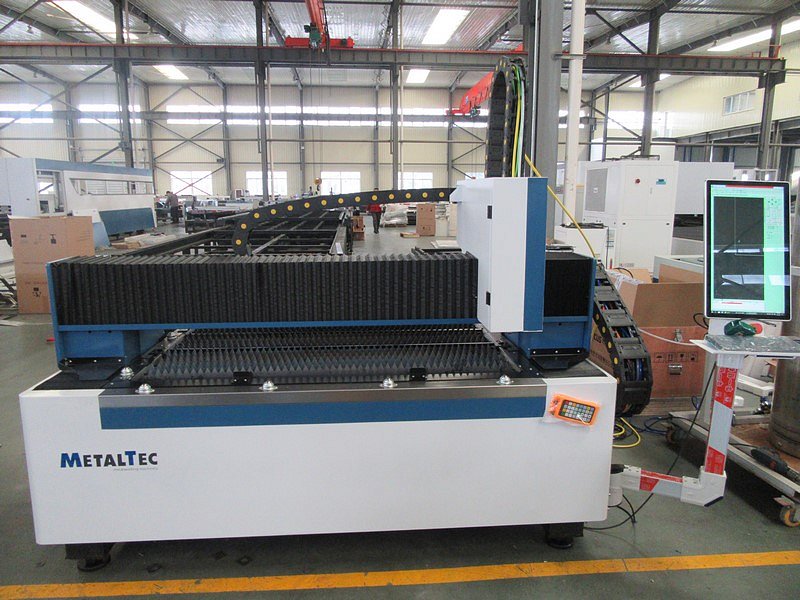

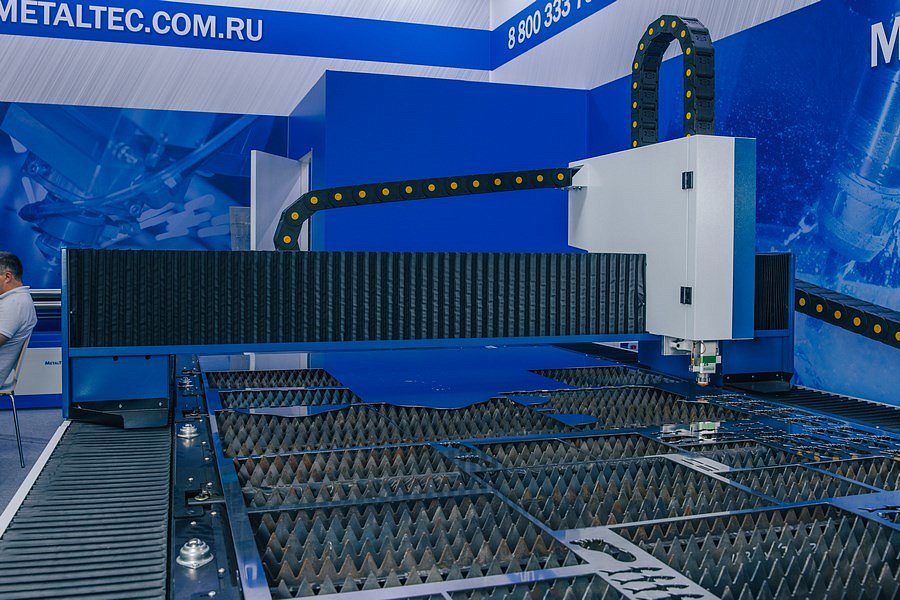

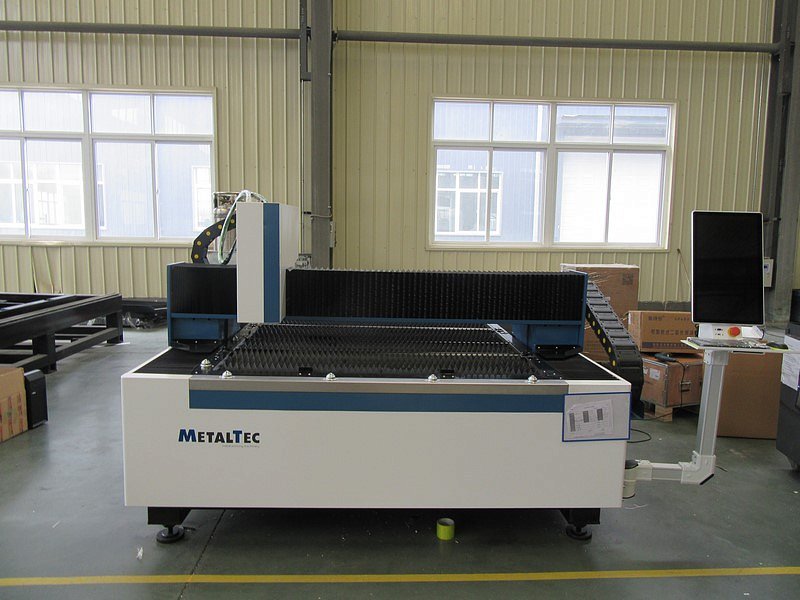

MetalTec 1530 S (1500W) оптоволоконный лазерный станок для резки металла
Комплектация Конструктивные особенностиХарактеристики
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530 S (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

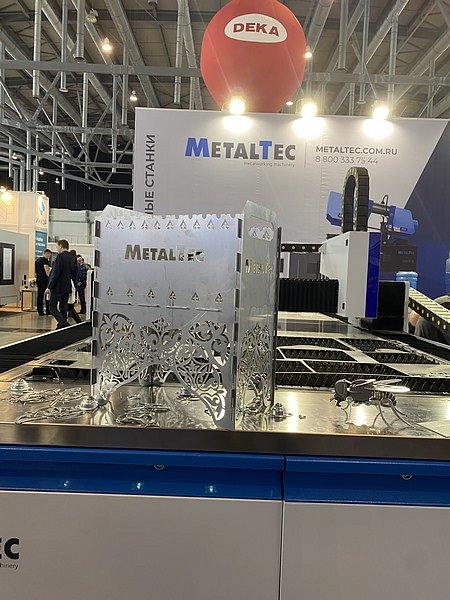

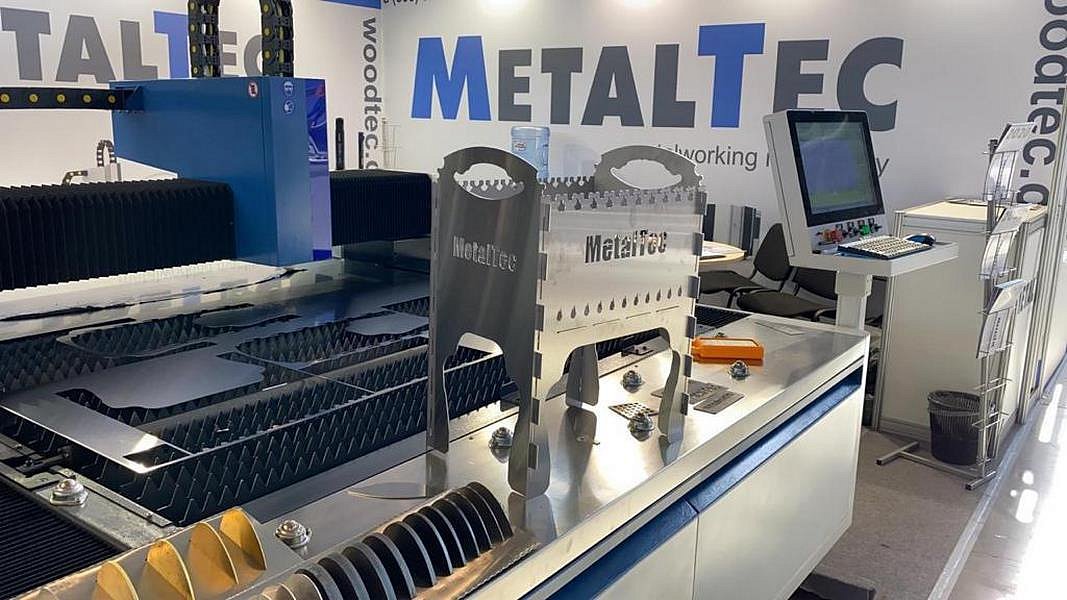

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
|

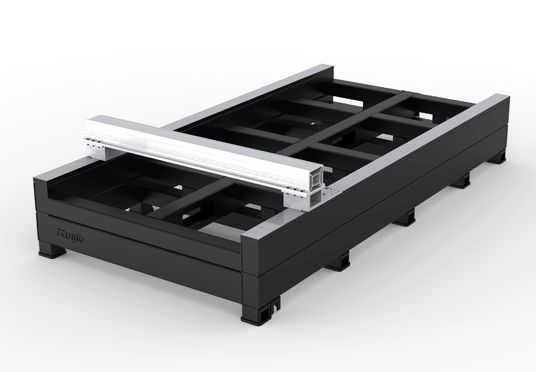

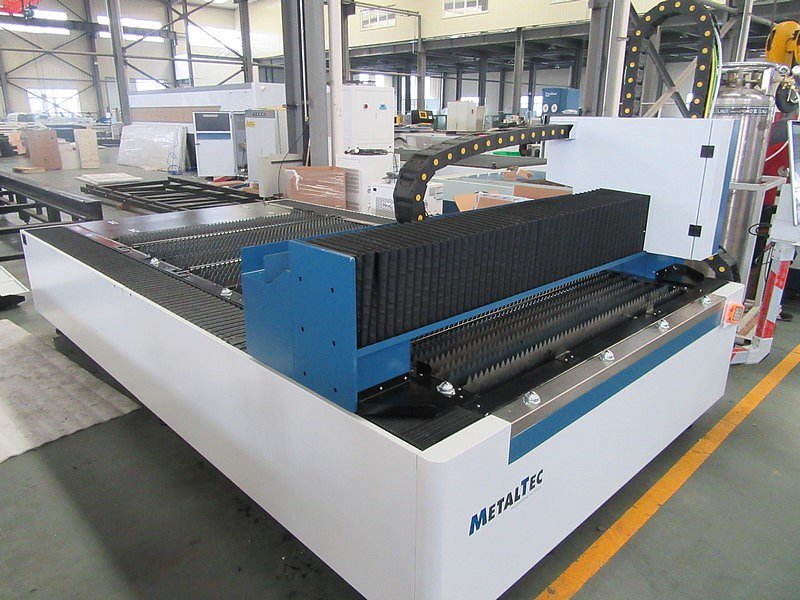

ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|

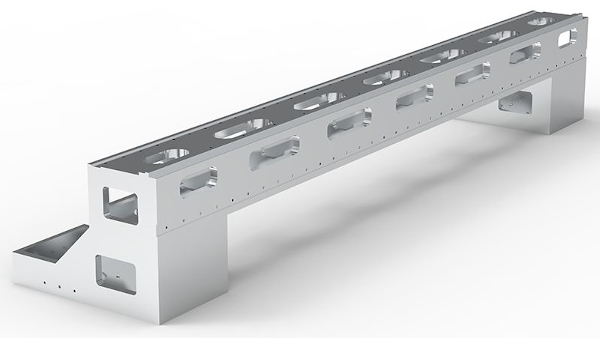

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|

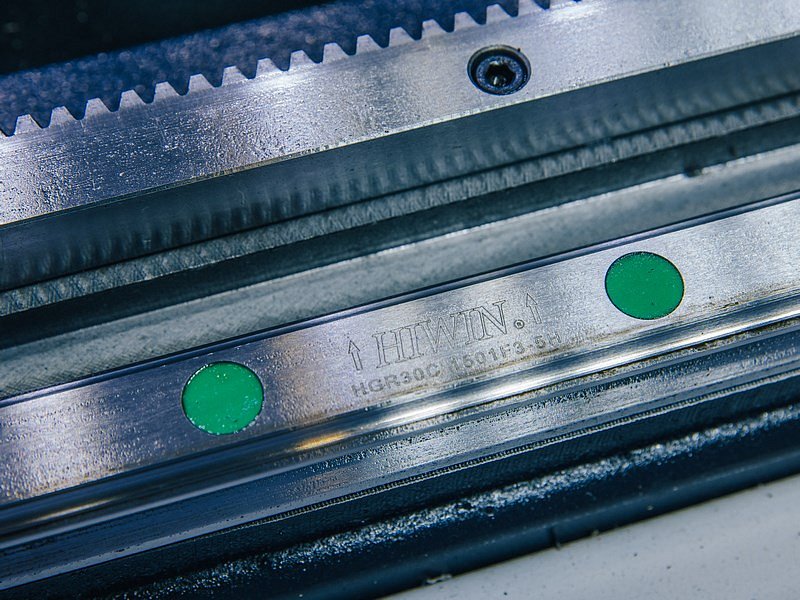

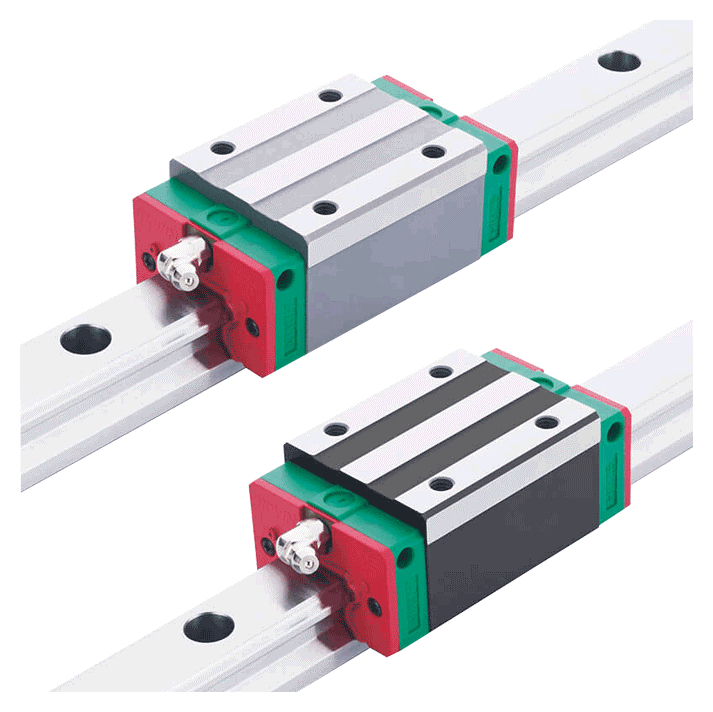

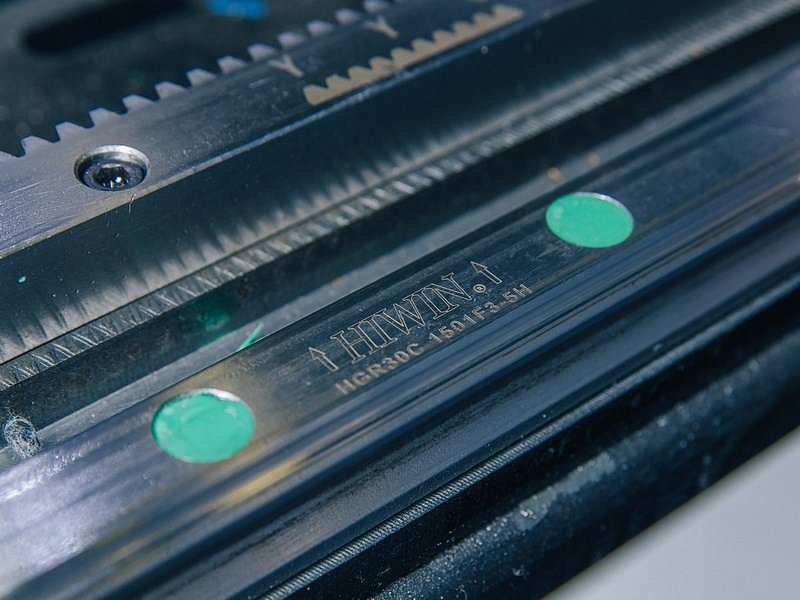

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|

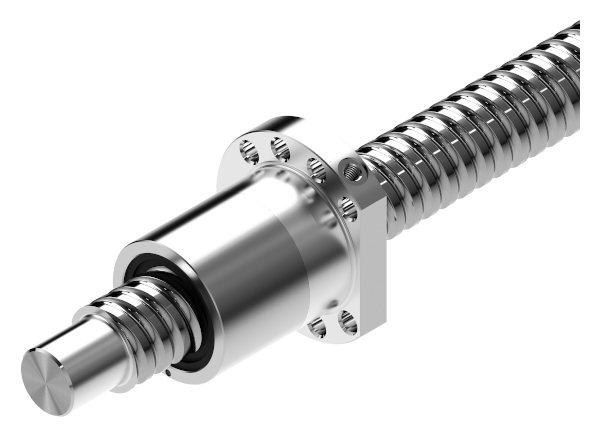

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

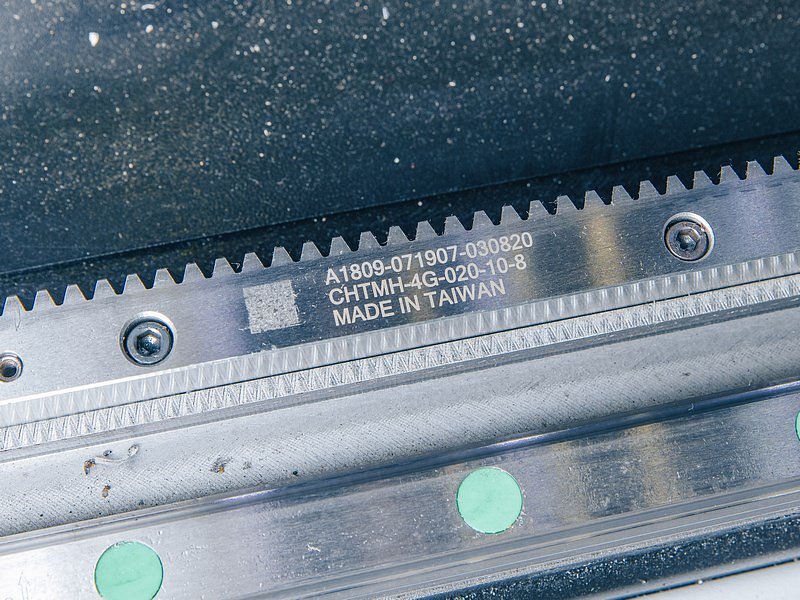

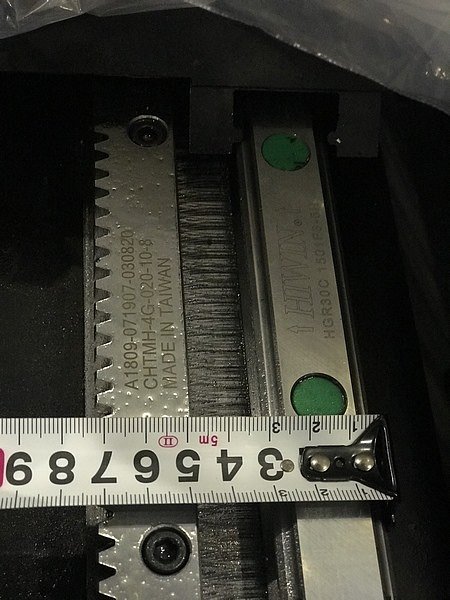

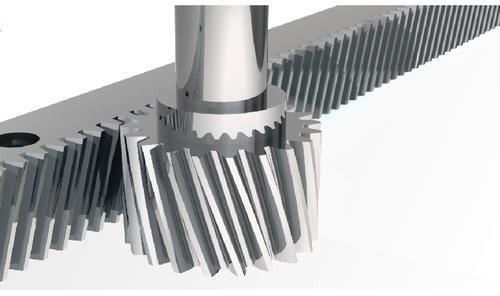

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|

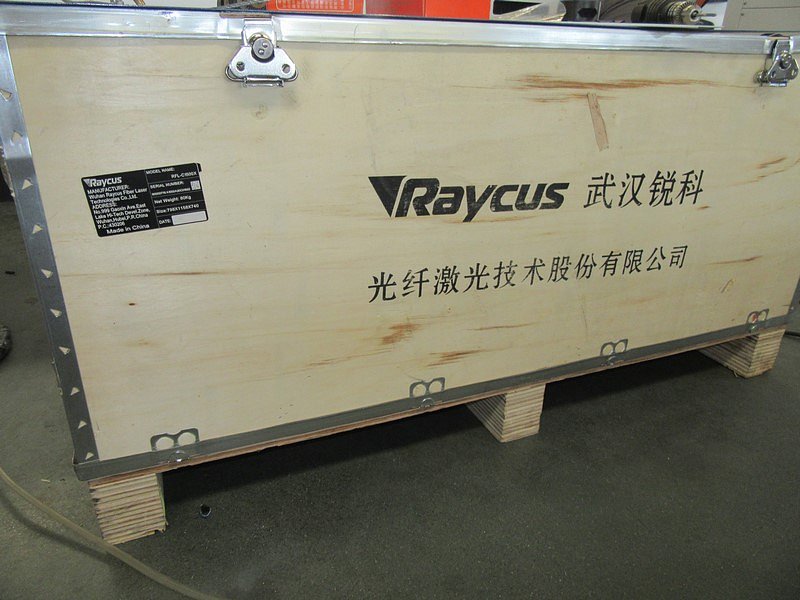

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|

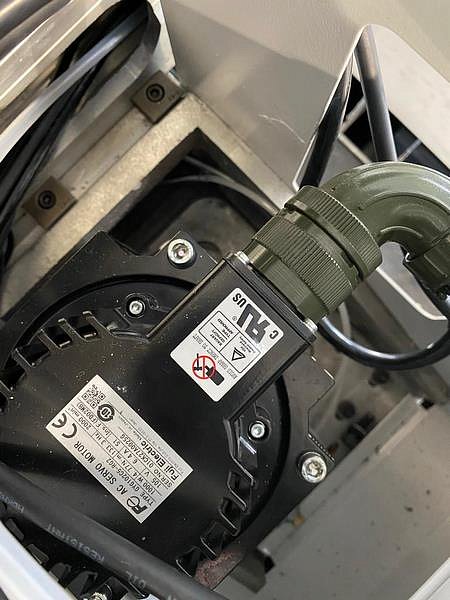

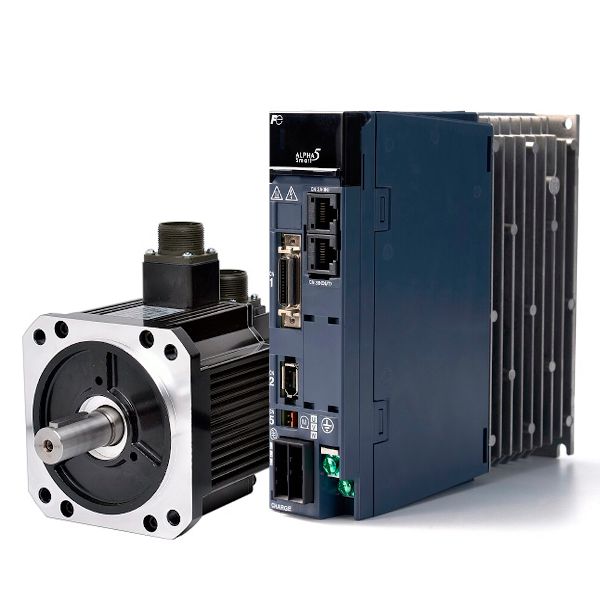

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|

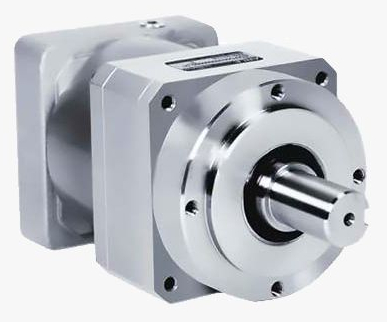

ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
|

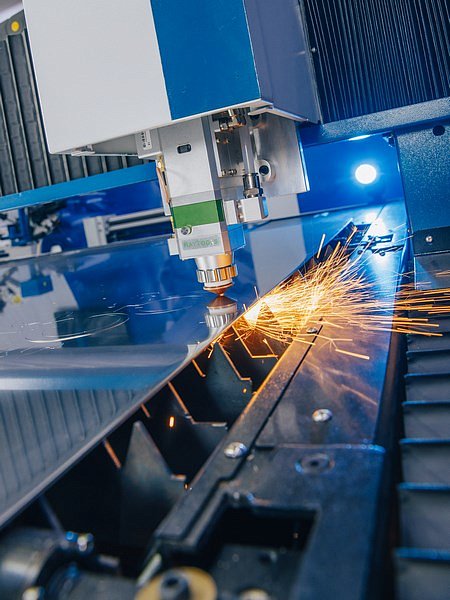

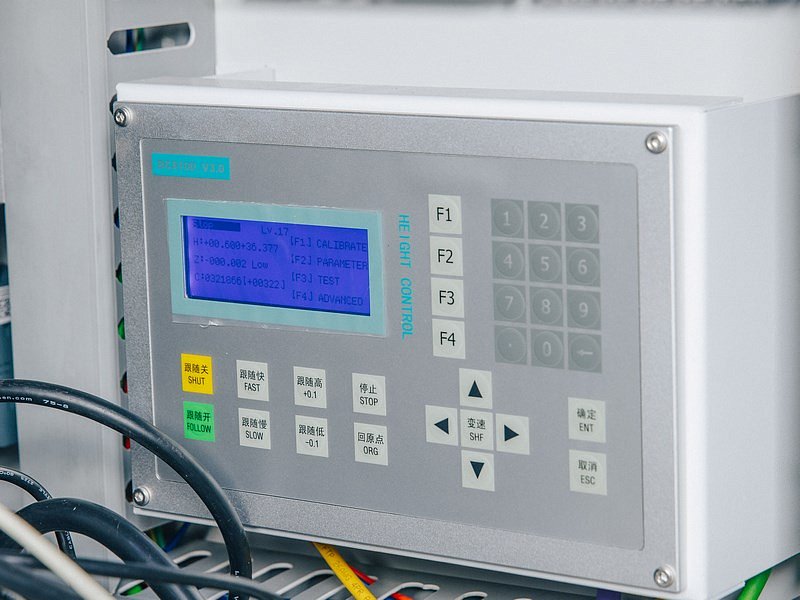

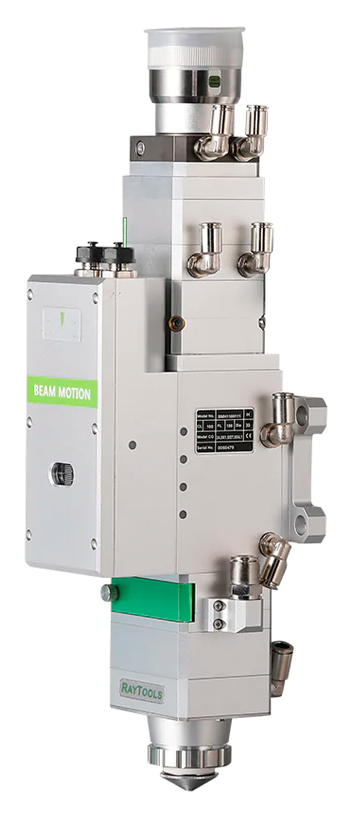

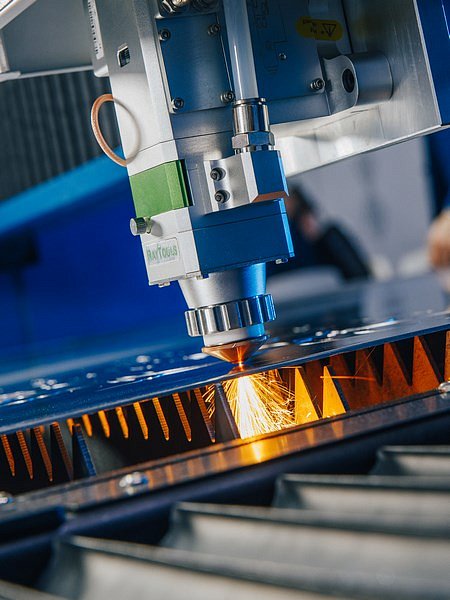

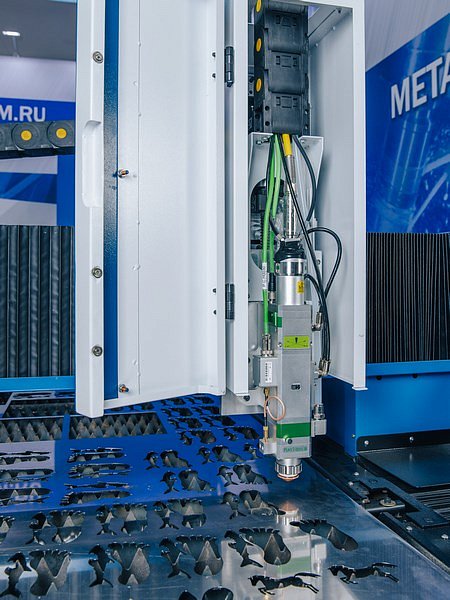

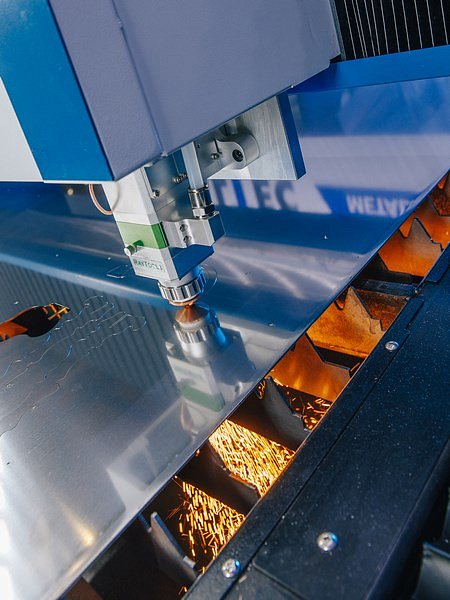

РЕЖУЩАЯ ГОЛОВКА BOCI/RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой BOCI/Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|

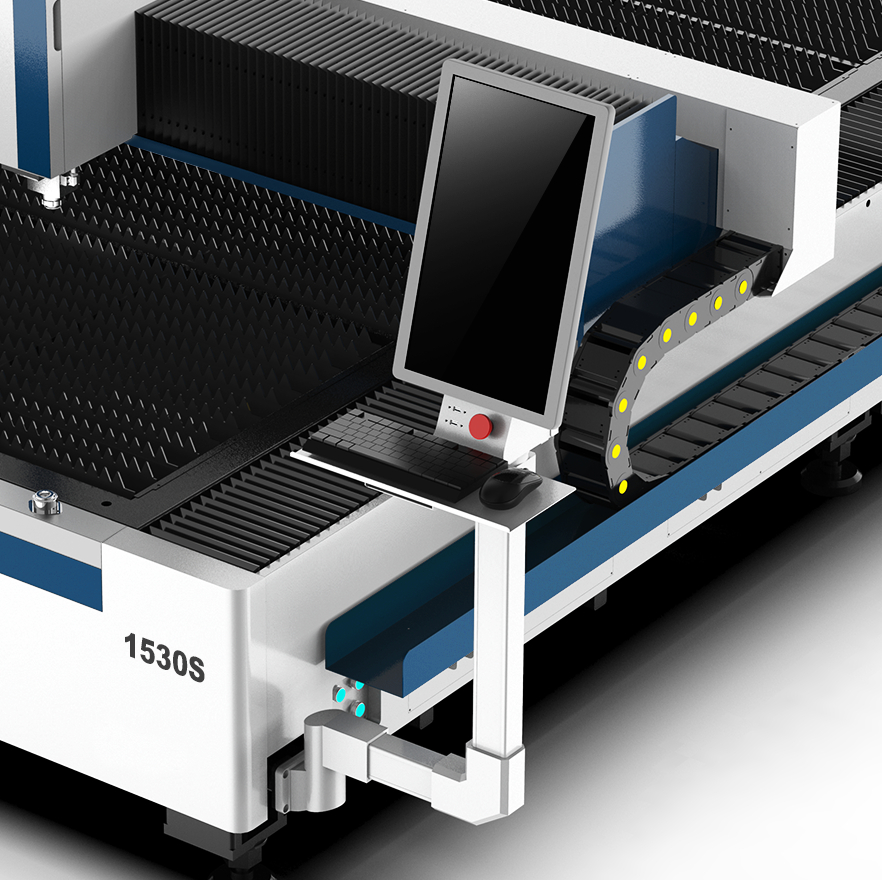

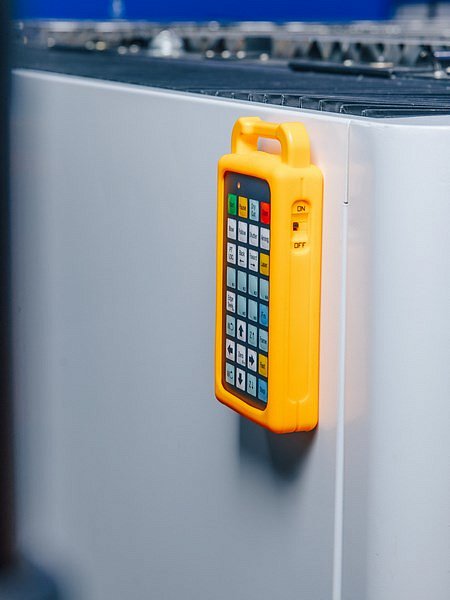

СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|

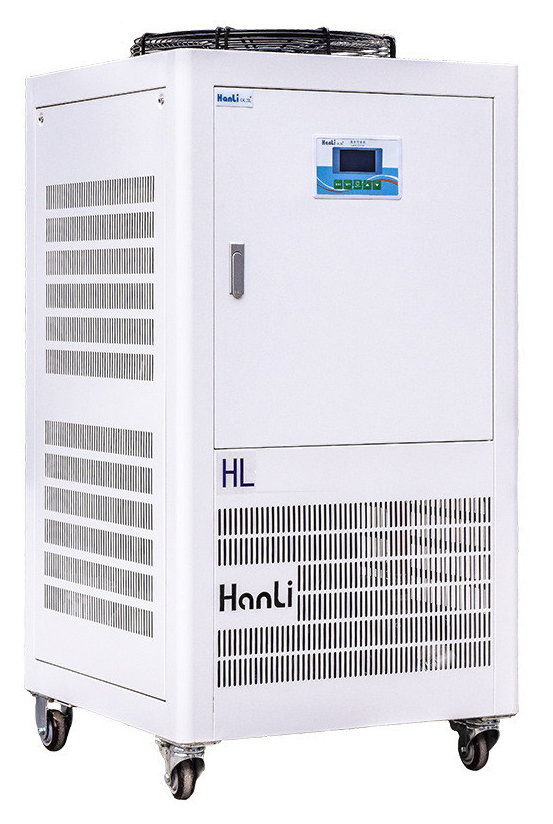

ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.AutoCAD, CorelDRAW, plt, AI, dxf |
Характеристики:
| Валюта | руб. |
| Цена | 2805753 |
| Модель | 1530 S (1500W) |
| Длина, мм | 0,12 |
| Ширина, мм | 4700 |
| Высота, мм | 2300 |
| Точность позиционирования, мм | до 1G |
| Система управления | Автоматический |
| Ускорение | Централизованная система смазки |
| Рабочая зона (X x Y), мм | 1530 S (1500W) |
| Вид охлаждения | 1530 x 3050 |
| Направляющие по осям X, Y, Z | Чиллер HAN LI |
| Передача по осям X, Y | Линейные направляющие повышенной жесткости HIWIN (Тайвань) - 30 мм (квадратного сечения) |
| Передача по оси Z | Двухприводные зубчатыe рейки YYC (Тайвань) |
| Редуктор | Шарико-винтовая пара TBI |
| Датчик высоты | SCHNEIDER (Германия) |
| Пневматические элементы | NIDEC - SHIMPO (Япония) |
| Поддерживаемые форматы файлов | Cypcut |
| Смазка | CAD, CorelDRAW, plt, AI, dxf |
| Точность повторного позиционирования, мм | ±0,03 |
| Тип лазера | 50 |
| Режущая голова | Оптоволоконный лазер |
| Производитель лазера | BOCI/Raytools (Автофокусировка) |
| Мощность лазера, Вт | Raycus |
| Срок работы лазера, ч | 1070 |
| Гарантия на лазерный источник | 100 000 |
| Максимальная скорость резки, м/мин | Серводвигатель FUJI 0,4 кВт (Япония) |
| Минимальная ширина резки, мм | 100 |
| Элетрокомпоненты | SMC / AirTac (Япония) |
| Напряжение (источник), В | ±0,02 |
| Напряжение (станок), В | 380 |
| Частота тока, Гц | 380 |
| Длина волны лазера, нм | 1500 |
| Двигатели по осям X, Y | 2 года |
| Двигатель по оси Z | Серводвигатель FUJI 1 кВт (Япония) |
| Маскимальная скорость холостого хода, м/мин | 30 |
| Вес (в сборе), кг | 1600 |
