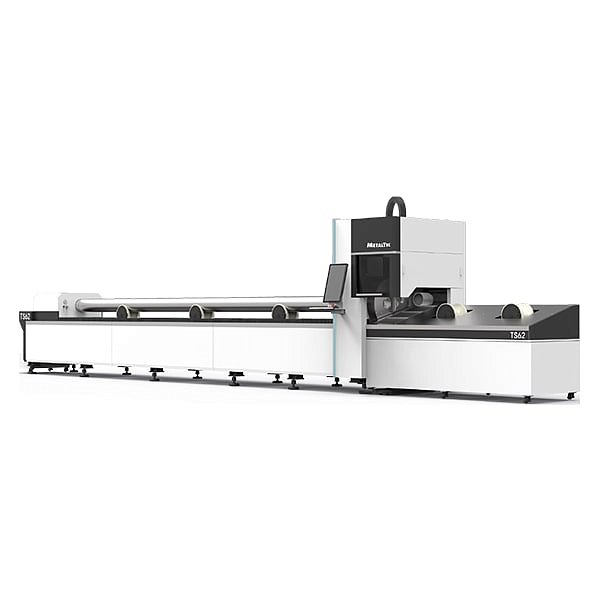

MetalTec TS62 оптоволоконный лазерный станок для металлических труб и профилей
Комплектация Конструктивные особенностиХарактеристики
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.

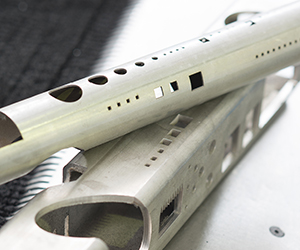

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

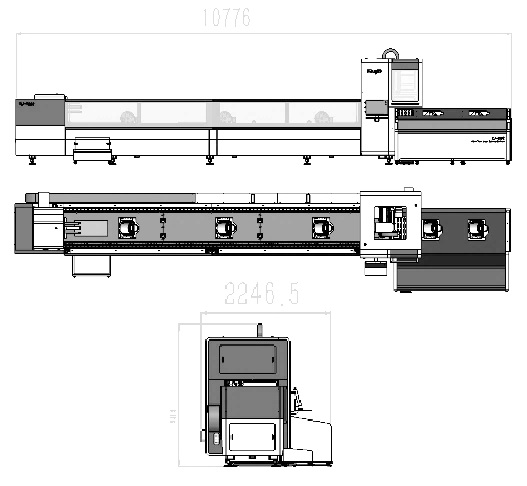

УСТАНОВОЧНЫЕ ГАБАРИТЫ:
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |

|

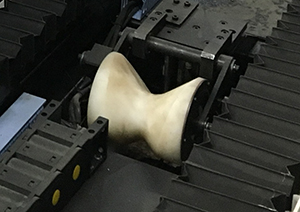

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. |

|

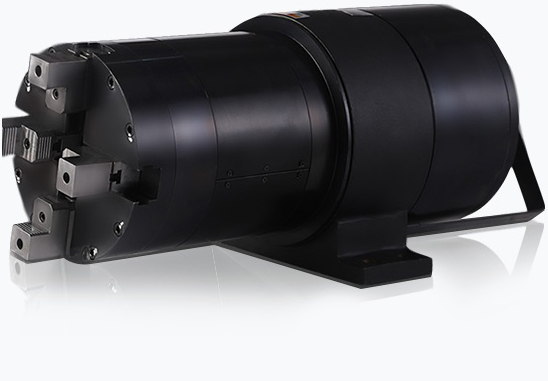

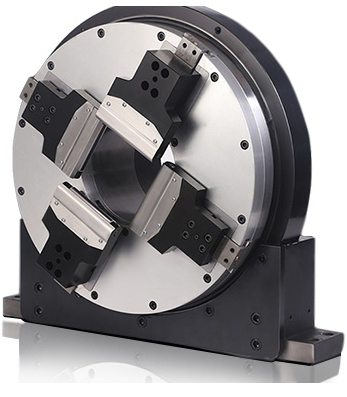

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
|

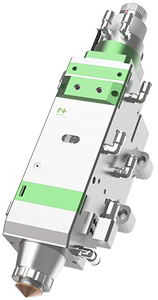

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO:
|
|
СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.AutoCAD, CorelDRAW, plt, AI, dxf |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
Характеристики:
| Валюта | руб. |
| Цена | 12786388 |
| Модель | TS62 |
| Напряжение, В | 380 |
| Вес, кг | 3000 |
| Длина, мм | 10 776 |
| Ширина, мм | 2247 |
| Высота, мм | 2353 |
| Точность позиционирования, мм | ± 0,03 |
| Система управления | Cypcut |
| Ускорение | до 0,8 G |
| Вид охлаждения | Чиллер HAN LI |
| Направляющие по осям X, Y, Z | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
| Передача по осям X, Y | Косозубые передачи шестерня-рейка YYC (Тайвань) |
| Передача по оси Z | Высокопрецизионная шарико-винтовая пара TBI |
| Редуктор | NIDEC - SHIMPO (Япония) |
| Датчик высоты | Автоматический |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Точность повторного позиционирования, мм | ± 0,02 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools (Автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 1000 - 4000 |
| Срок работы лазера, ч | 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатель по оси Y | Серводвигатель YASKAWA (Япония) 3 кВт |
| Максимальная скорость резки, м/мин | 30 |
| Максимальная скорость холостого хода, м/мин | 80 |
| Минимальная ширина резки, мм | 0,12 |
| Элетрокомпоненты | SCHNEIDER (Германия) |
| Частота тока, Гц | 50 |
| Длина волны лазера, нм | 1070 (+/- 10) |
| Двигатель по оси Z | Серводвигатель YASKAWA (Япония) 0,4 кВт |
| Длина труб (максимальная), мм | 6000 |
| Наружный диаметр трубы (мин-макс), мм | 20 - 220 |
| Гарантия на станок (механическую часть) | 1 год |
| Ход по Х, мм | 250 |
| Ход по Y, мм | 650 |
| Ход по Z, мм | 300 |
| Пневматические элементы (пневмовалы для подачи листа) | SMC (Япония) |
| Двигатель по оси Х | Серводвигатель YASKAWA (Япония) 0,85 кВт |
| Двигатель по оси W1 | Серводвигатель YASKAWA (Япония) 3 кВт |
| Двигатель по оси W2 | Серводвигатель YASKAWA (Япония) 1,8 кВт |
