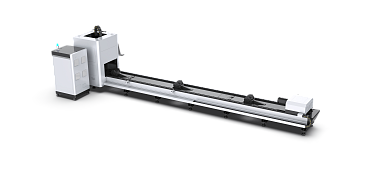

METALTEC TЕ-62 (1500W) оптоволоконный лазерный станок для металлических труб

5 269 341 руб.

Нашли дешевле?
Цена: 5 269 341 руб.
Получить коммерческое предложение
Получить дополнительную скидку

Комплектация Конструктивные особенностиХарактеристики

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec ТE62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.



СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.









УСТАНОВОЧНЫЕ ГАБАРИТЫ:



Комплектация

Комплектация Стандарт
Оптоволоконный лазерный комплекс MetalTec TЕ-62 +
Лазерный источник RAYCUS +
Серводвигатели / драйвера FUJI (Япония) (5шт.) +
Редуктор SHIMPO-NIDEC (Япония) +
Интегрированная консоль управления с ЖК-дисплеем и ПК +
Система управления лазерной резкой FS CUT 3000 - TUBE PRO + TUBES T-Lite +
Датчик отслеживания высоты до поверхности листа BCS 100 V.3 (автономный) +
Лазерная режущая голова с функцией Автофокусировки Raytools (A-focus) (Швейцария) +
Система безопасности при падении давления газа (автоматический датчик давления) +
Чиллер HAN LI / S&A +
Беспроводной пульт управления +
Автоматическая система смазки +
Система пылеудаления (вытяжной эксгаустерный вентилятор) +
Датчик безопасности при падении давления рабочего газа +
Стабилизатор напряжения +
Электромагнитный клапан AIRTac (Тайвань) +
Пропорциональный клапан SMC (Япония) +


Конструктивные особенности

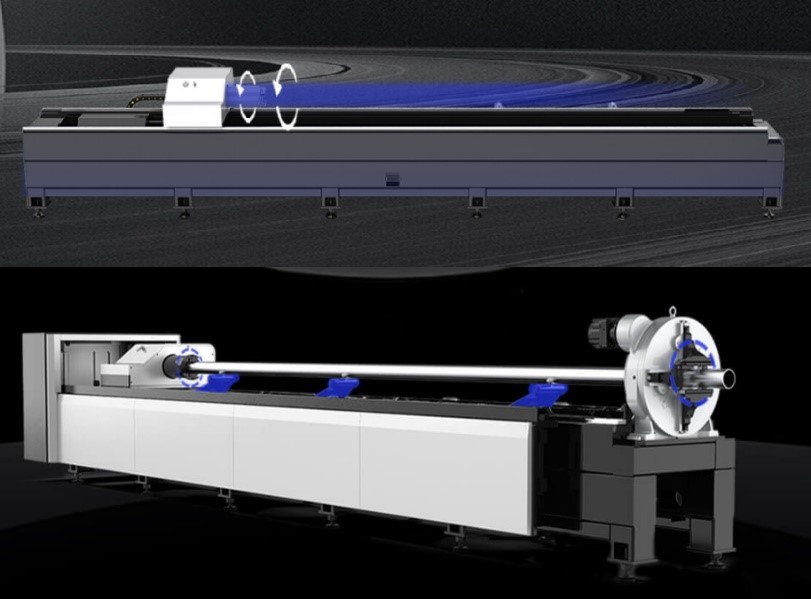

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

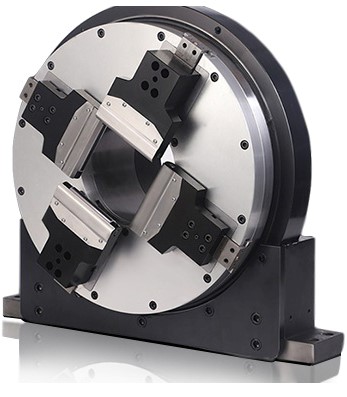

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.

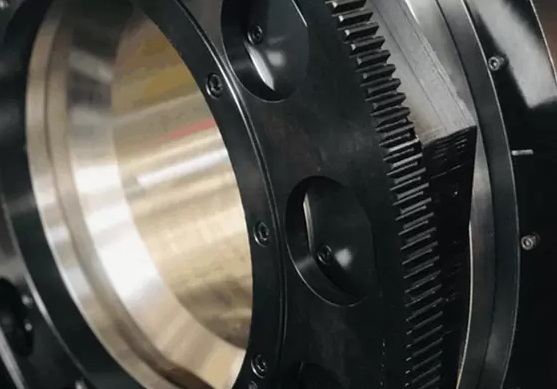

ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ

Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.

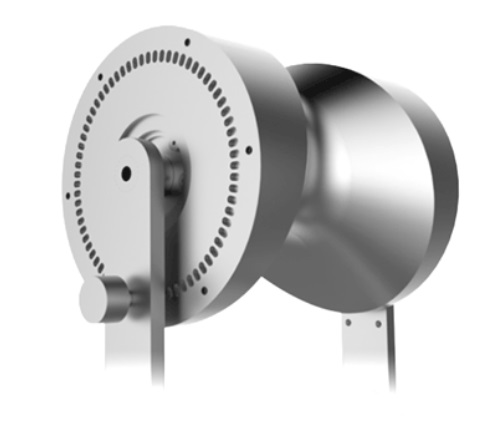

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА

Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.

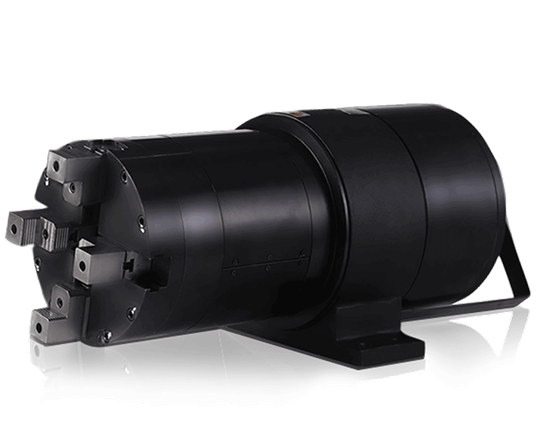

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК

Обеспечивает  стабильный зажим различных труб и профилей в 4 точках.

Диаметр круглой трубы: 15 - 220 мм

Диаметр прямоугольной трубы: 15 * 15 мм - 200 * 200 мм

  • Высокая жесткость зажима
  • Противоскользящий захват предотвращает срыв трубы.
  • Легкая настройка

Установка труб специальной формы. Треугольные, овальные, двутавровые, U-образные, конструкционные балки открытой формы, могут надежно удерживаться патроном без деформации.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FS CUT 3000 + TUBE PRO

Система управления Tube Pro представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.

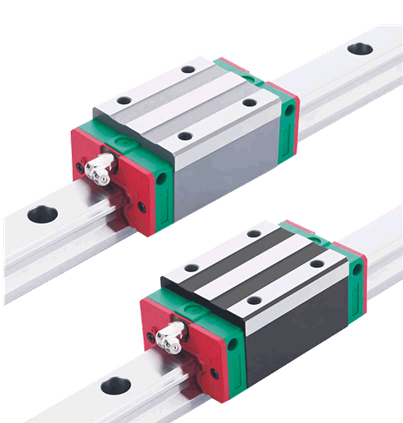

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

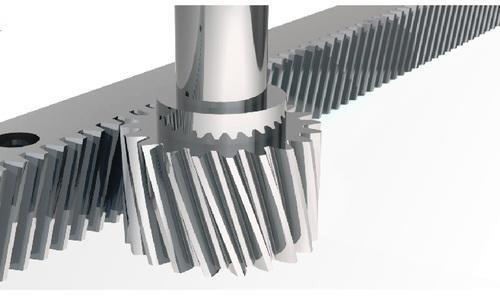

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

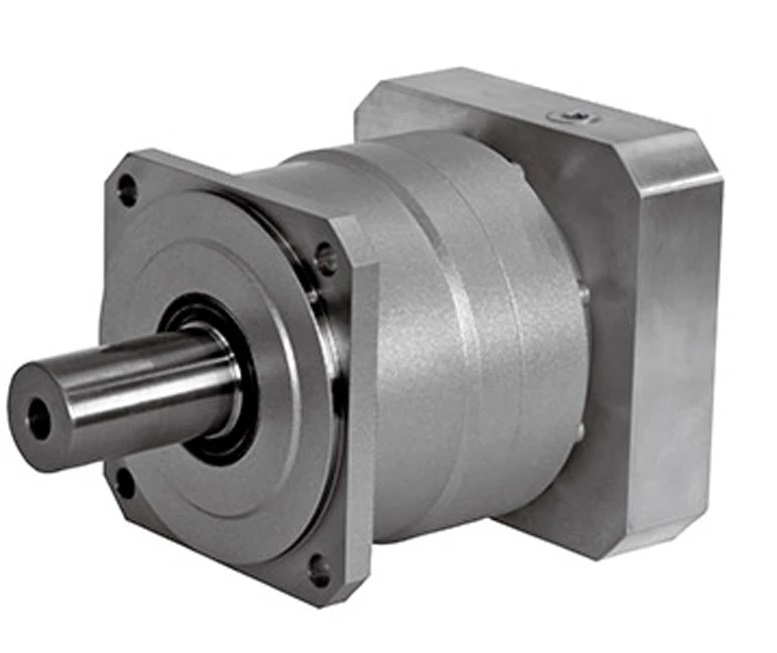

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)

Преимущества планетарного редуктора SHIMPO:
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция -  вдвое компактней и легче редукторов других видов

Не требуют обслуживания в процессе эксплуатации

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

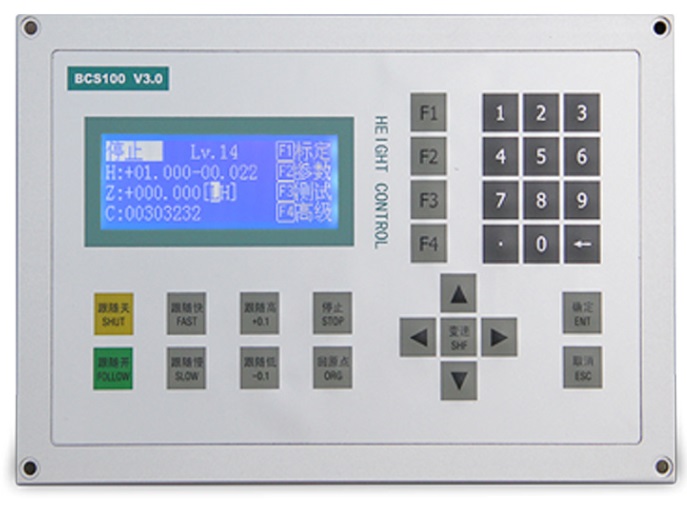

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

  • Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
  • Адаптация к любой режущей головке и насадке.
  • Сигнализирование при выходе за край заготовки или ударе о препятствие.
  • Поддержка функции поиска краев заготовки и т.д

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

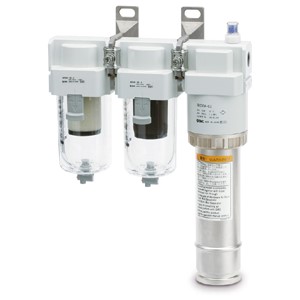

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)

Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)

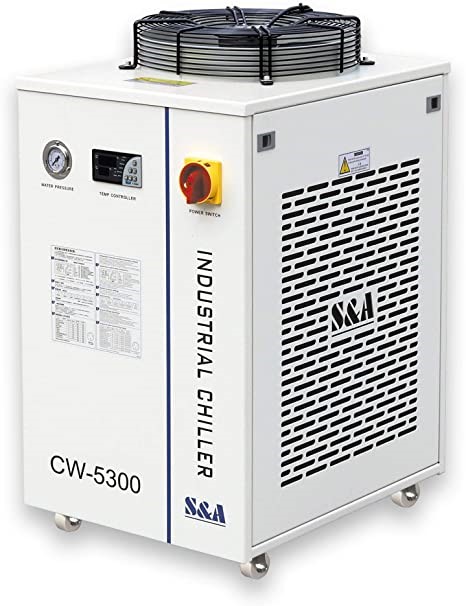

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

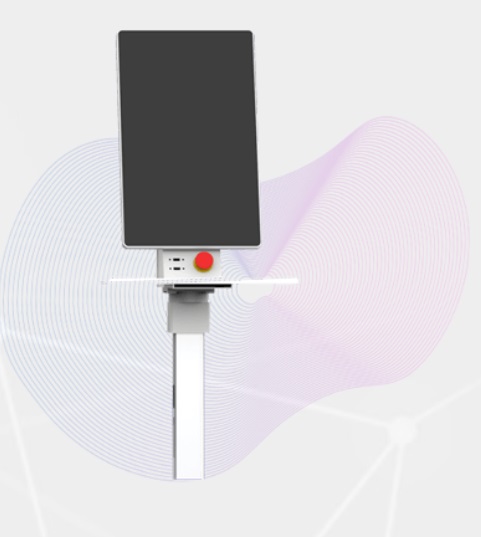

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ

Экран из закаленного стекла высокой четкости.

Характеристики:

Валюта руб.
Цена 5269341
Модель TE62
Напряжение, В 380
Вес, кг 3500
Длина, мм 10 700
Ширина, мм 2300
Высота, мм 2300
Точность позиционирования, мм ± 0,03
Система управления Tubes T-Lite + Tube PRO (FSCUT3000)
Ускорение до 0,8 G
Вид охлаждения Чиллер HAN LI / S&A (Китай)
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Редуктор SHIMPO-NIDEC (Япония)
Датчик высоты Автоматический - BCS 100V.3
Пневматические элементы SMC/AirTac(Япония)
Электрокомпоненты SCHNEIDER (Франция)
Смазка Централизованная система смазки
Точность повторного позиционирования, мм ± 0,02
Тип лазера Оптоволоконный лазер
Режущая голова Raytools BM 110 (Швейцария)
Мощность лазера, Вт 1500
Срок работы лазера, ч до 100 000
Гарантия на лазерный источник 2 года
Максимальная скорость резки, м/мин до 20
Максимальная скорость холостого хода, м/мин до 80
Минимальная ширина резки, мм 0,12
Длина волны лазера, нм 1070
Длина труб (максимальная), мм 6200
Наружный диаметр трубы (мин-макс), мм 15 - 220
Направляющие по осям HIWIN (Тайвань) (квадратного сечения
Передача по осям Шестерня – рейка YYC (Тайвань)
Гарантия на станок (механическую часть) 3 года
Настройка фокусного расстояния Автофокус
Производитель источника Raycus
Сервовигатели по осям W1, кВт Серводвигатель FUJI 1.8 кВт (Япония)
Серводвигатель по оси W2, кВт Серводвигатель FUJI 1.3 кВт (Япония)
Сервовигатели по осям Y2, кВт Серводвигатель FUJI 1.8 кВт (Япония)
Серводвигатель по оси X, кВт Серводвигатель FUJI 0.85 кВт (Япония)
Серводвигатель по оси Z, кВт Серводвигатель FUJI 0,4 кВт (Япония)
