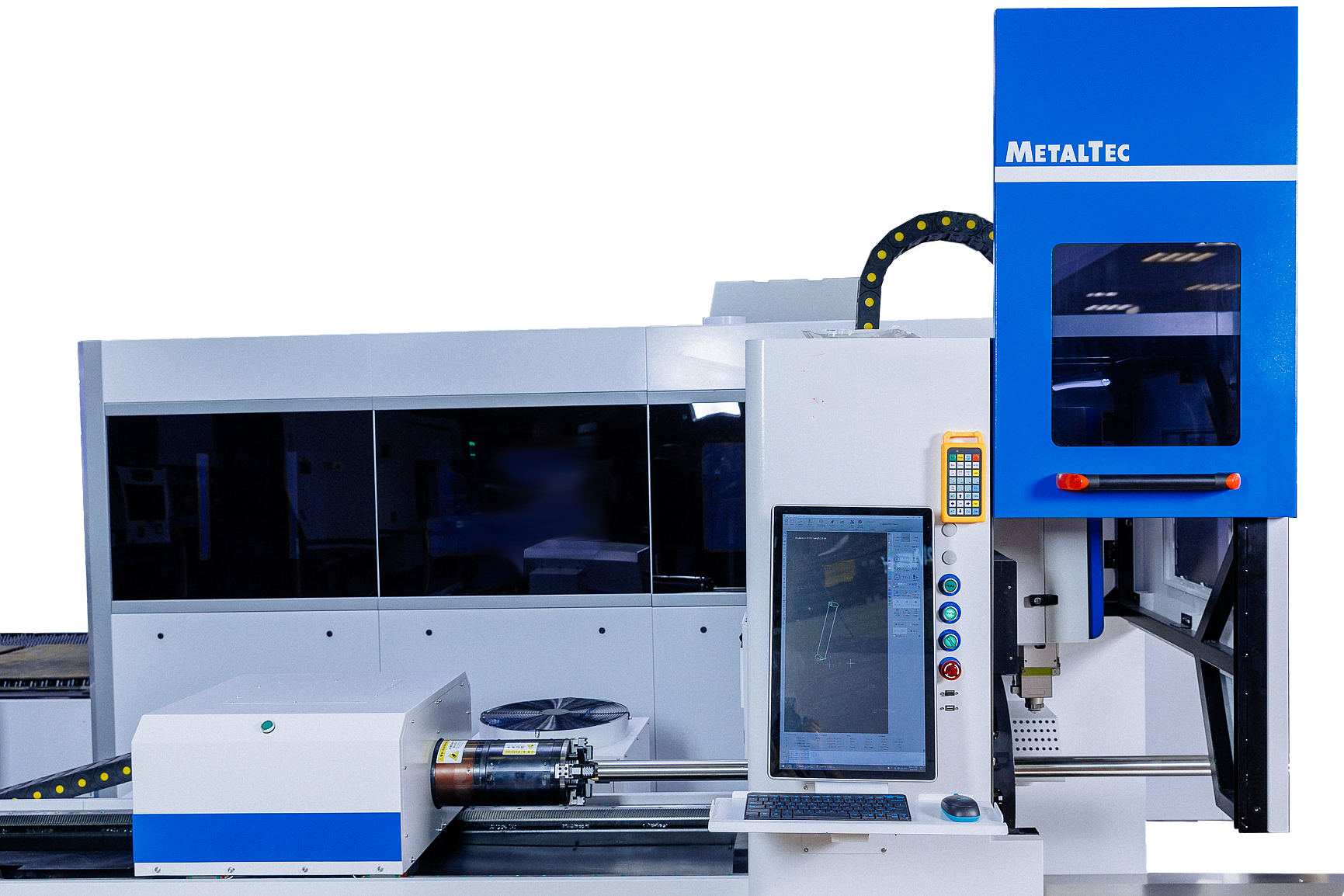

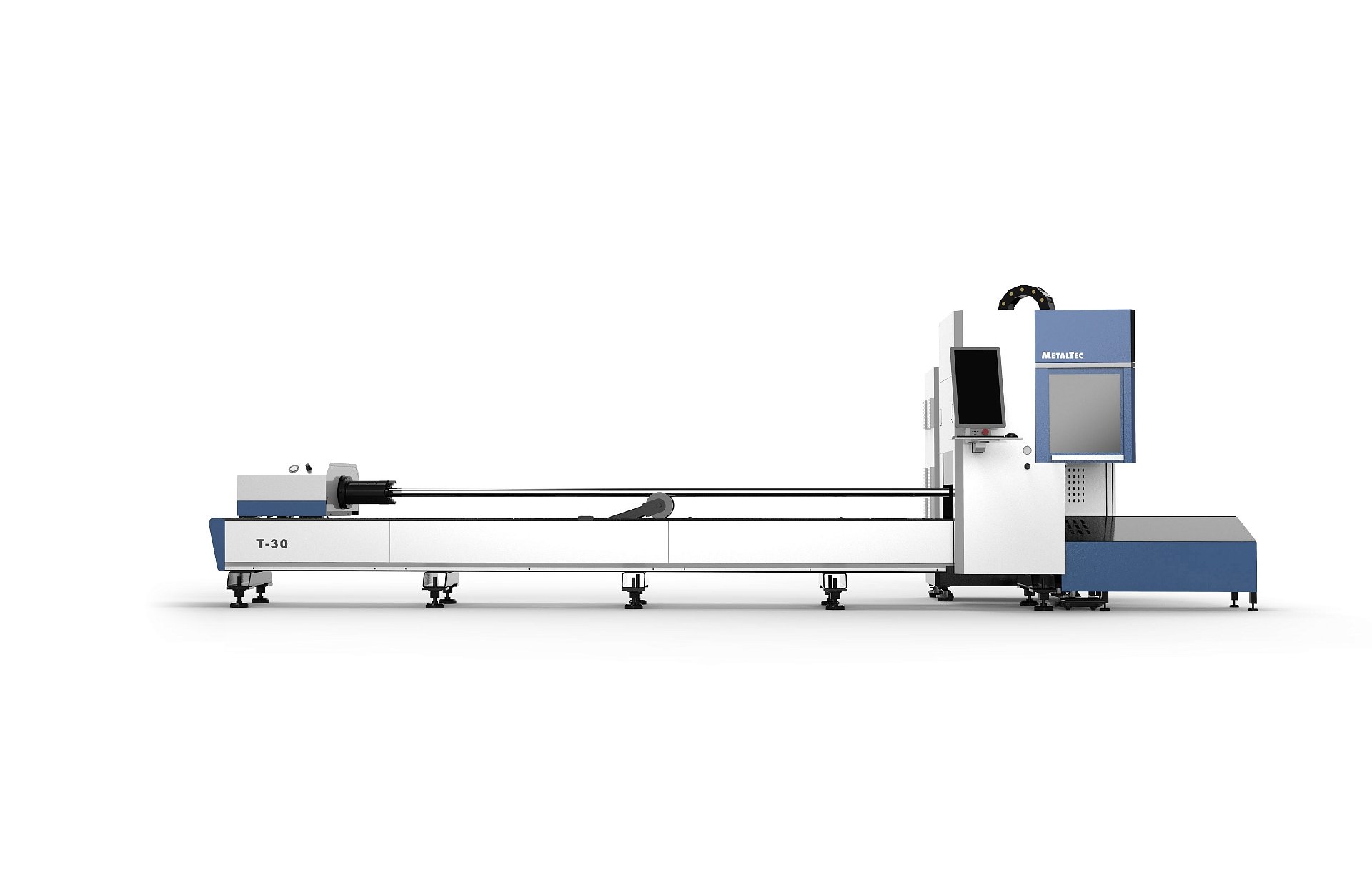

METALTEC T-30 (MAXPHOTONICS 1500W) оптоволоконный лазерный станок для металлических труб
Комплектация Конструктивные особенностиХарактеристики
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
|
ПНЕВМАТИЧЕСКИЙ ЗАХВАТ
Высокая несущая способность |
|
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
|

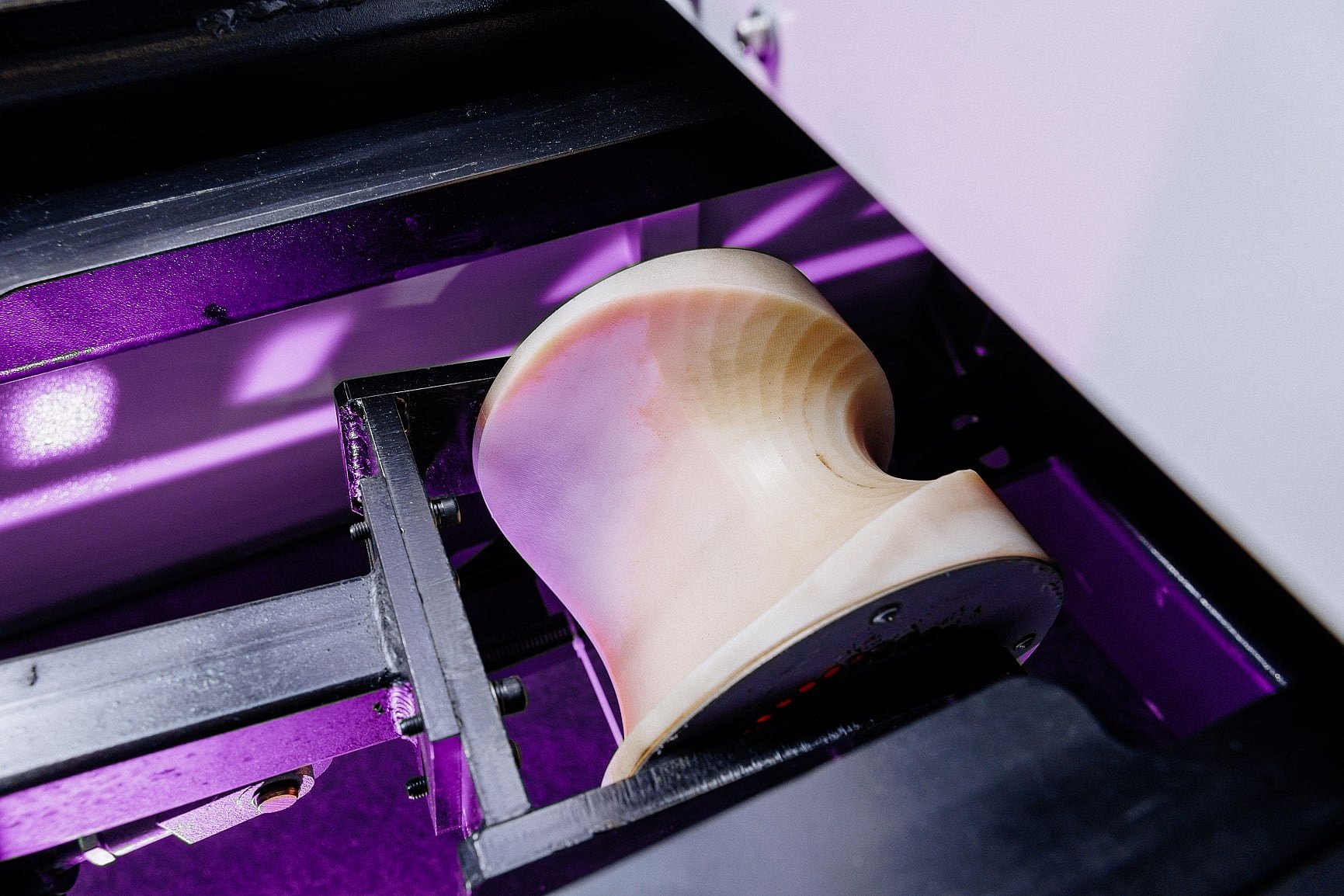

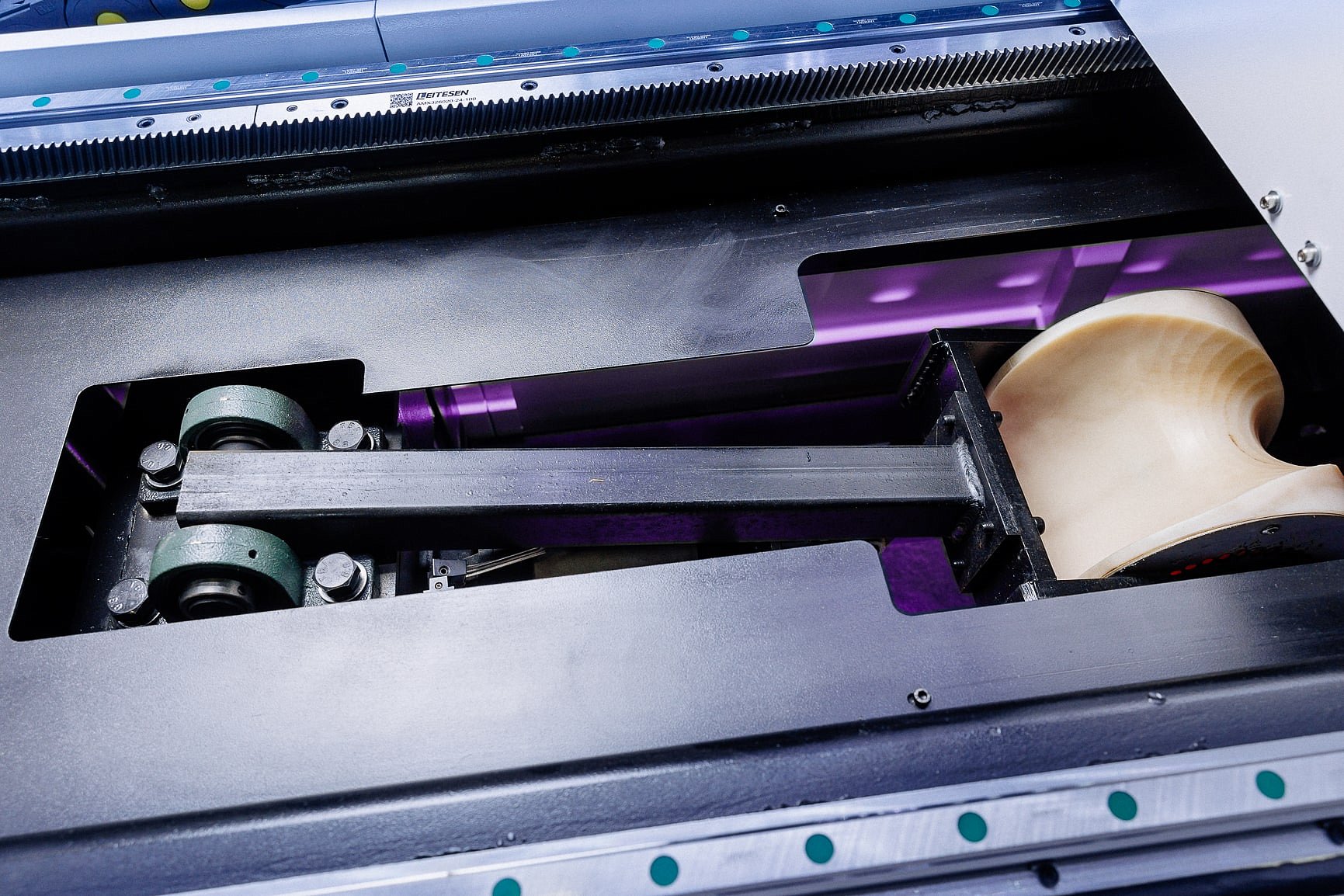

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
|
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей.
|
|

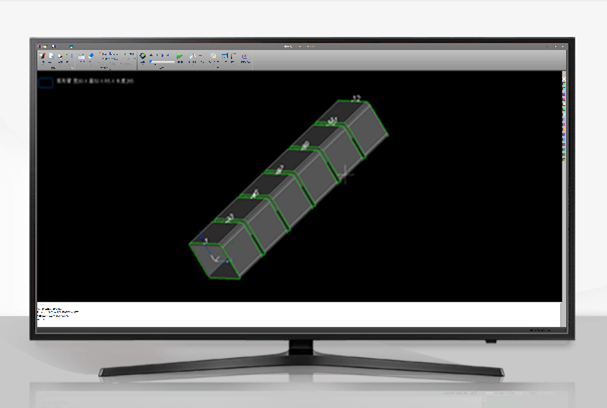

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

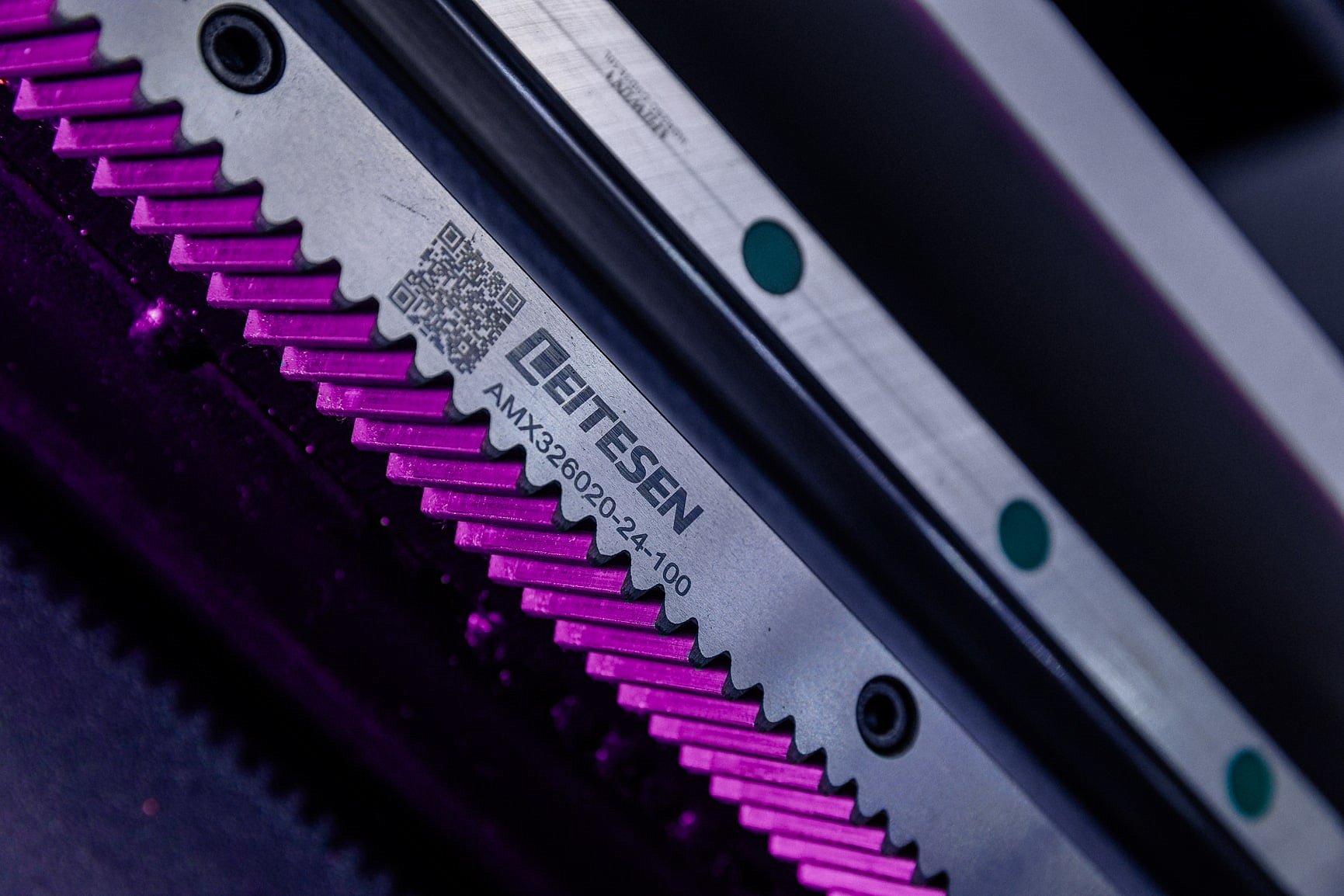

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO:
Не требуют обслуживания в процессе эксплуатации |
|

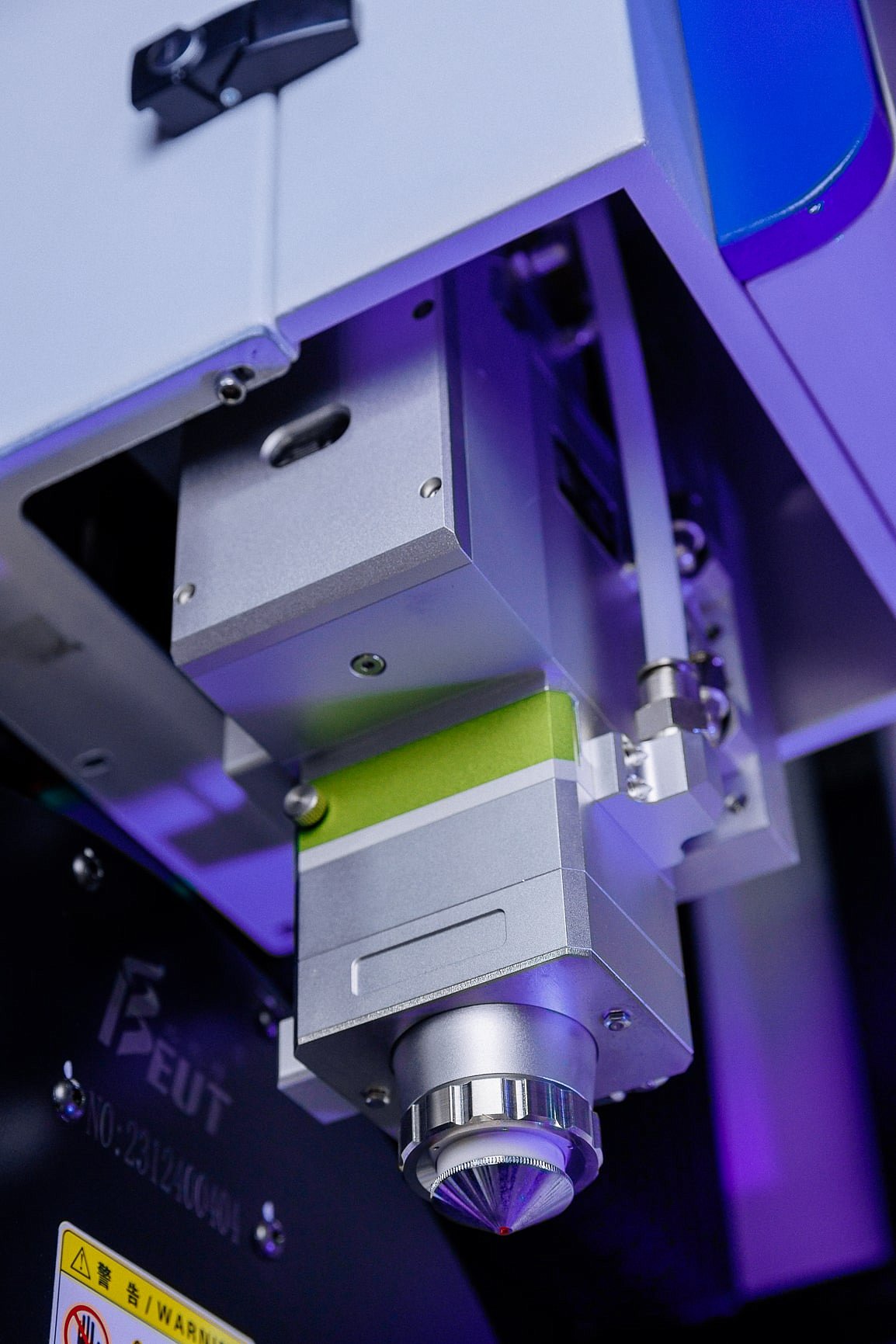

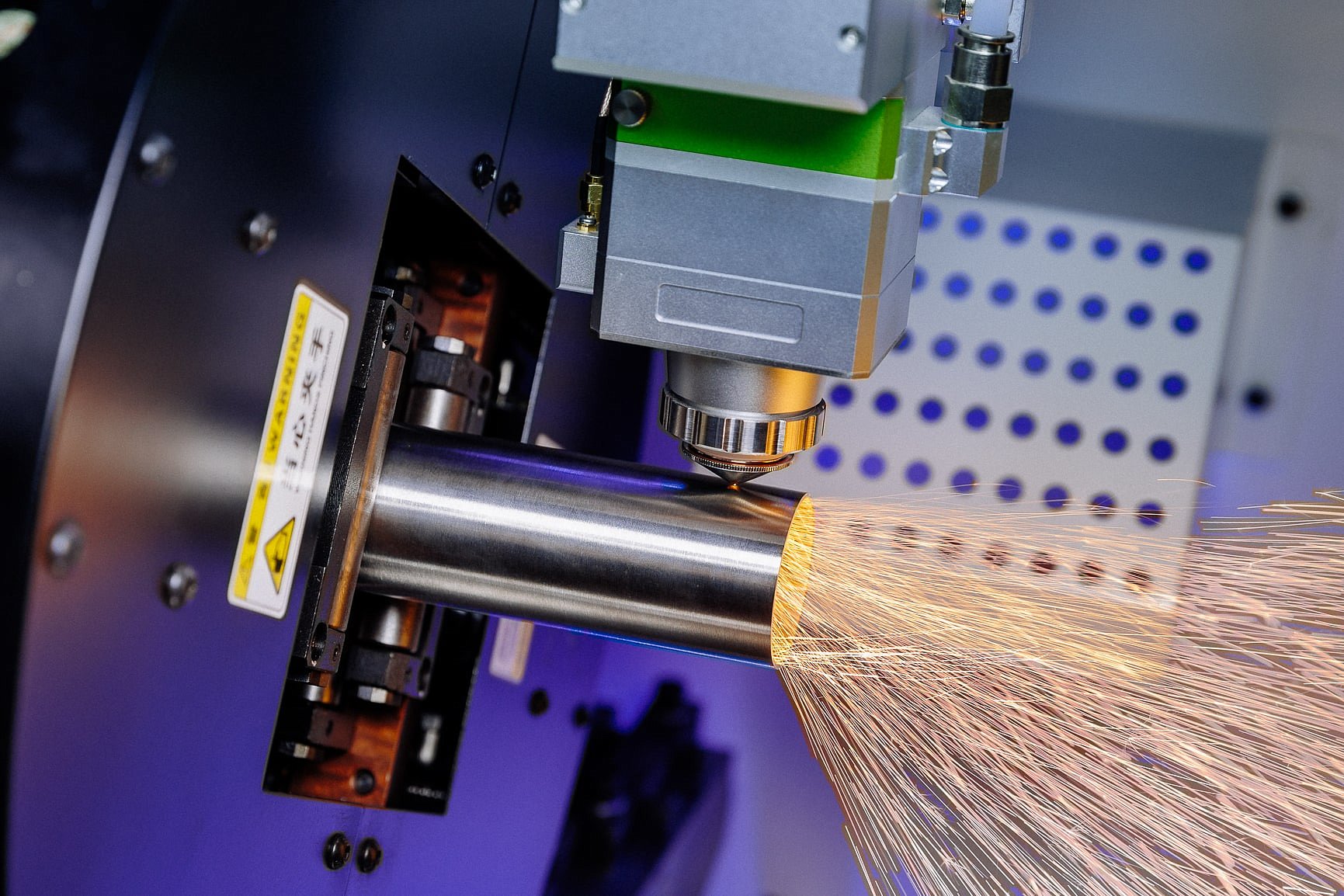

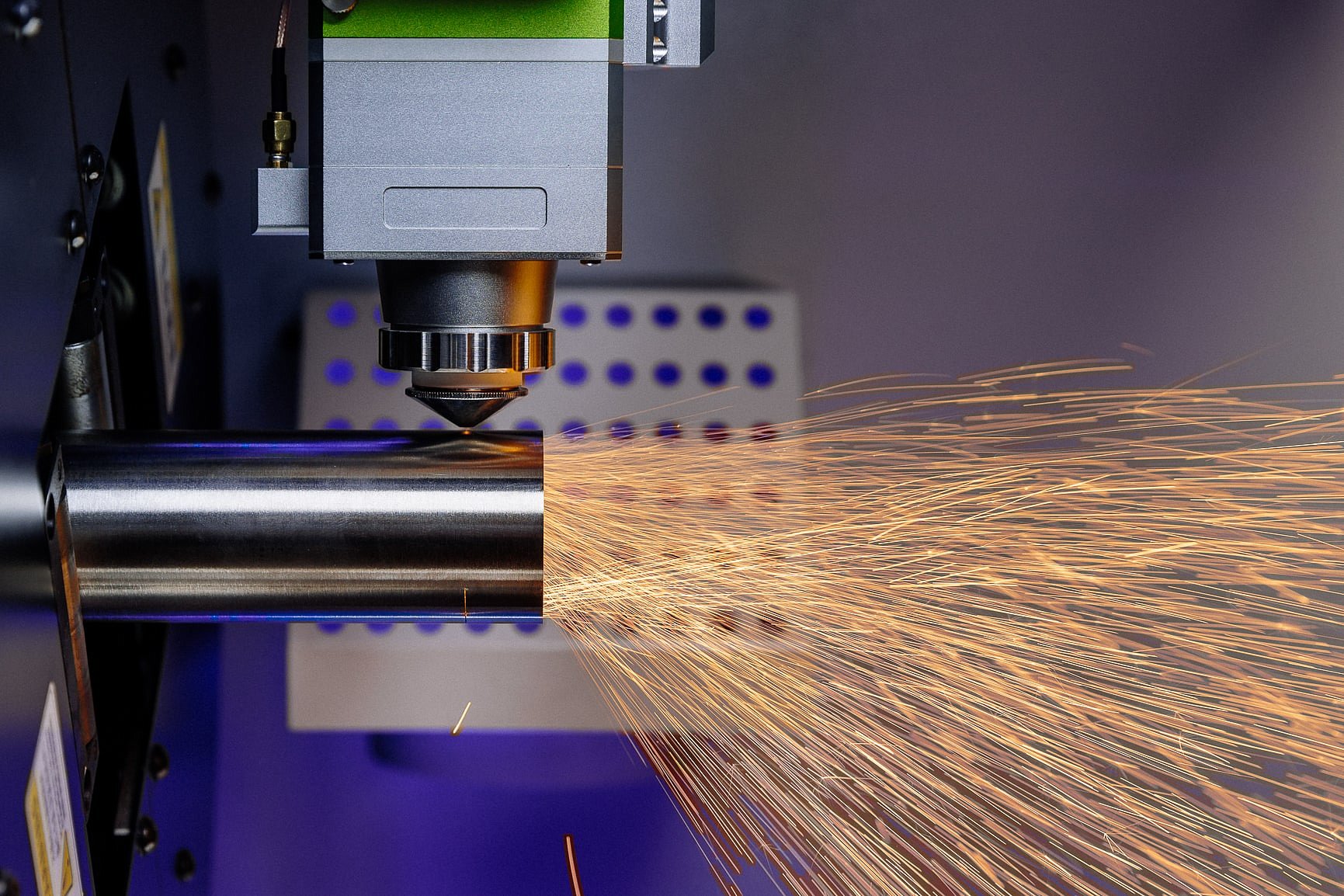

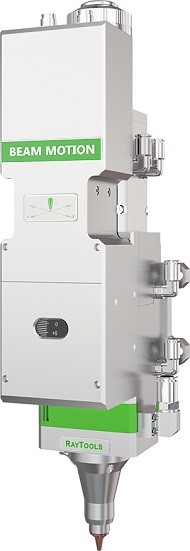

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония) |
|

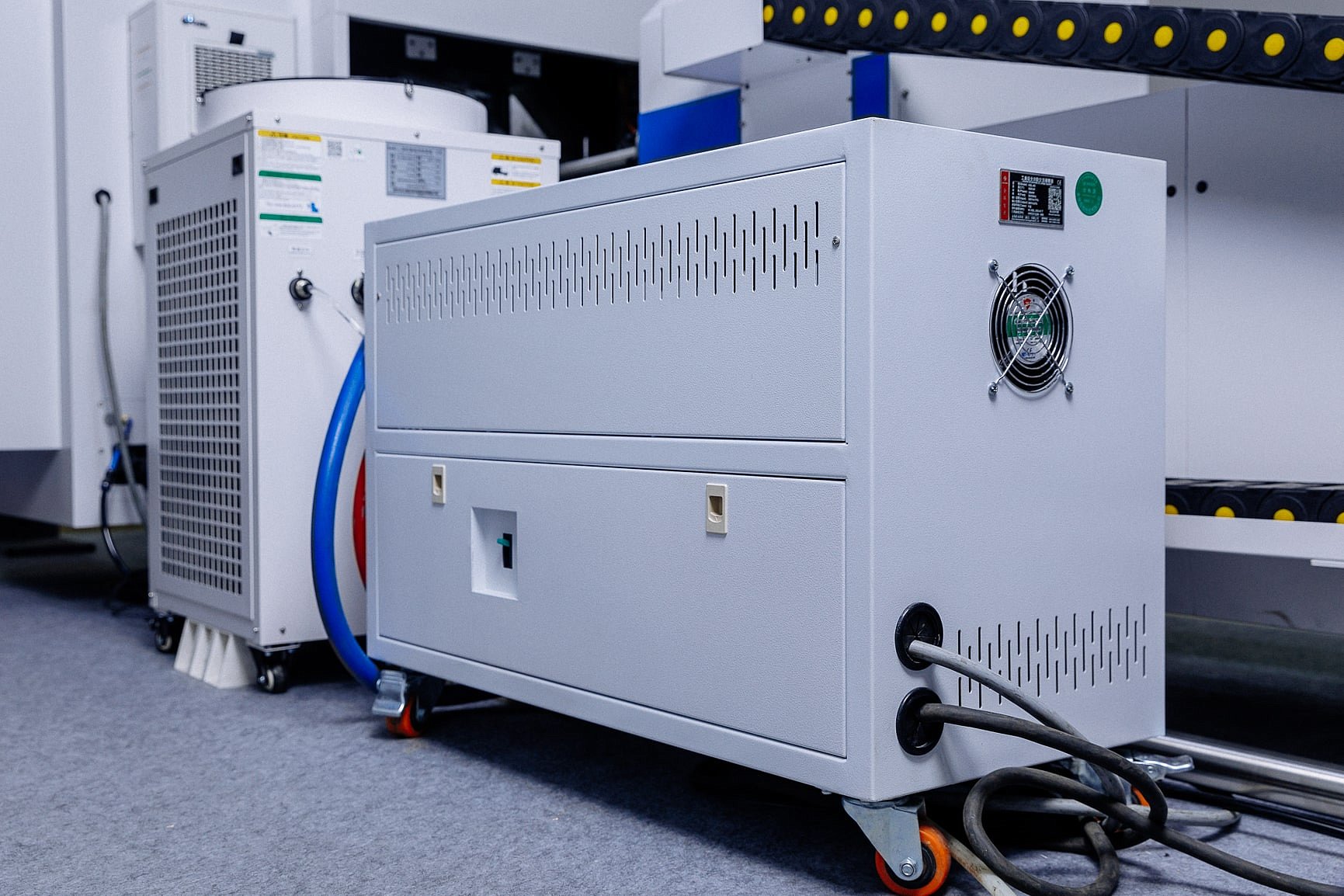

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости. |
Характеристики:
| Валюта | руб. |
| Цена | 4995609 |
| Модель | T-30 |
| Напряжение, В | 380 |
| Вес, кг | 2000 |
| Длина, мм | 6200 |
| Ширина, мм | 2400 |
| Высота, мм | 2400 |
| Точность позиционирования, мм | ± 0,03 |
| Система управления | Tubes T-Lite + Tube PRO (FSCUT3000) |
| Ускорение | до 0,8 G |
| Вид охлаждения | Чиллер HAN LI / S&A (Китай) |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Редуктор | SHIMPO-NIDEC (Япония) |
| Датчик высоты | Автоматический |
| Пневматические элементы | SMC/AirTac(Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Смазка | Централизованная система смазки |
| Точность повторного позиционирования, мм | ± 0,02 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools BM 110 (Швейцария) |
| Мощность лазера, Вт | 1500 |
| Срок работы лазера, ч | до 100 000 |
| Гарантия на лазерный источник | 2 года |
| Максимальная скорость резки, м/мин | до 20 |
| Максимальная скорость холостого хода, м/мин | до 80 |
| Минимальная ширина резки, мм | 0,12 |
| Длина волны лазера, нм | 1070 |
| Длина труб (максимальная), мм | 3000 |
| Наружный диаметр трубы (мин-макс), мм | 20 - 160 |
| Направляющие по осям | HIWIN (Тайвань) (квадратного сечения) |
| Передача по осям | Шестерня – рейка |
| Гарантия на станок (механическую часть) | 2 года |
| Настройка фокусного расстояния | Автофокус |
| Производитель источника | MAXPHOTONICS |
| Сервовигатели по осям W1, кВт | Серводвигатель FUJI 1.8 кВт (Япония) |
| Серводвигатель по оси W2, кВт | Серводвигатель FUJI 1,3 кВт (Япония) |
| Сервовигатели по осям Y2, кВт | Серводвигатель FUJI 1,8 кВт (Япония) |
| Серводвигатель по оси X, кВт | Серводвигатель FUJI 1 кВт (Япония) |
| Серводвигатель по оси Z, кВт | Серводвигатель FUJI 0,4 кВт (Япония) |
