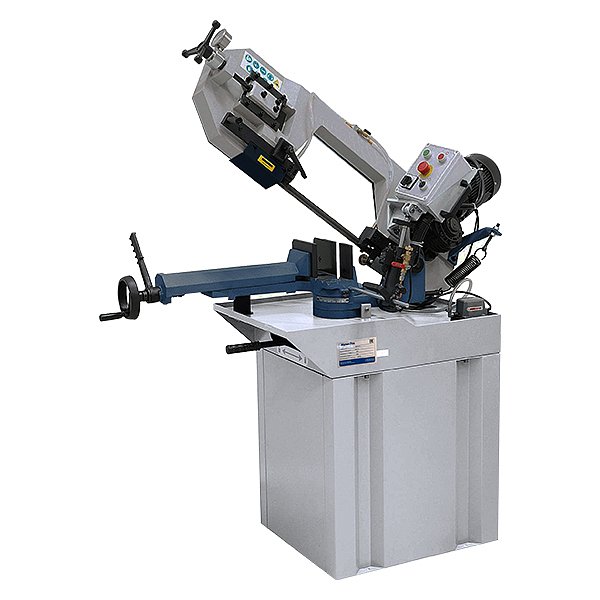

MetalTec BS 220 FHЕ ручной ленточнопильный станок для резки металла

276 469 руб.

Нашли дешевле?
Цена: 276 469 руб.
Получить коммерческое предложение
Получить дополнительную скидку

Комплектация Конструктивные особенностиХарактеристики

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 220 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

ПРЕИМУЩЕСТВА РУЧНЫХ ЛЕНТОЧНОПИЛЬНЫХ СТАНКОВ ПО МЕТАЛЛУ :

  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:


Комплектация

Комплектация Стандарт
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ +
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА +
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ +
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА +
СИСТЕМА ГИДРОРАЗГРУЗКИ +
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ +
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА +
ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ +
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА +
ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ +


Конструктивные особенности

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.


НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.

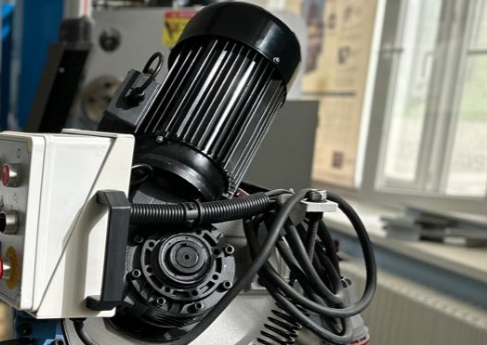

МОЩНЫЙ ДВИГАТЕЛЬ

Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин).

РЕЖИМЫ РАБОТЫ СТАНКА

Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.

Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.

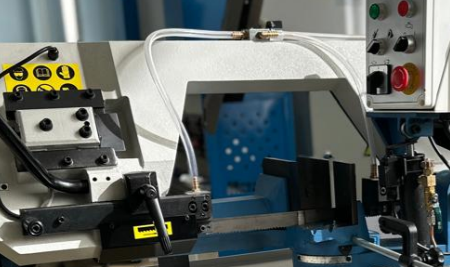

ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ

Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).

УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ

Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР

Резка заготовок на угол от -45° до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

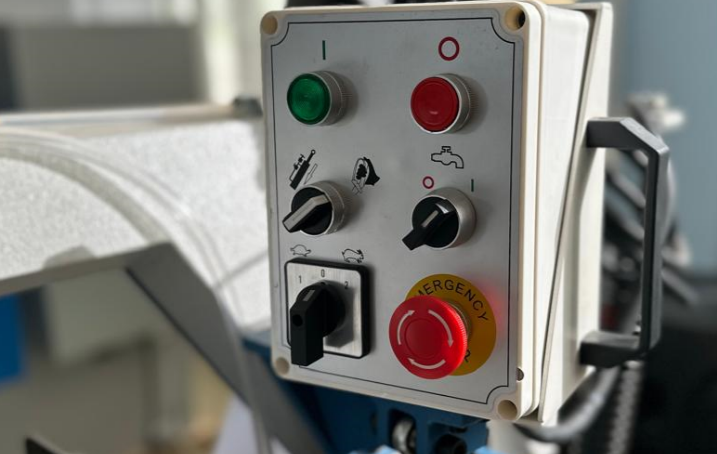

ПАНЕЛЬ УПРАВЛЕНИЯ

Резка заготовок на угол  до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.

ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ

Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке.



Характеристики:

Валюта руб.
Цена 276469
Модель BS 220 FHE
Длина, мм 1350
Ширина, мм 580
Высота, мм 970
Вес (нетто), кг 195
Вес (брутто), кг 225
Высота стола, мм 1045
Скорость резания, м/мин 37,5 / 75 (380 В)
Мощность двигателя, Вт 1110 (380 В)
Размеры пильного полотна, мм 2450 x 27 x 0,9
Угол разворота пильной рамы, ° 0, 30, 45, 60
