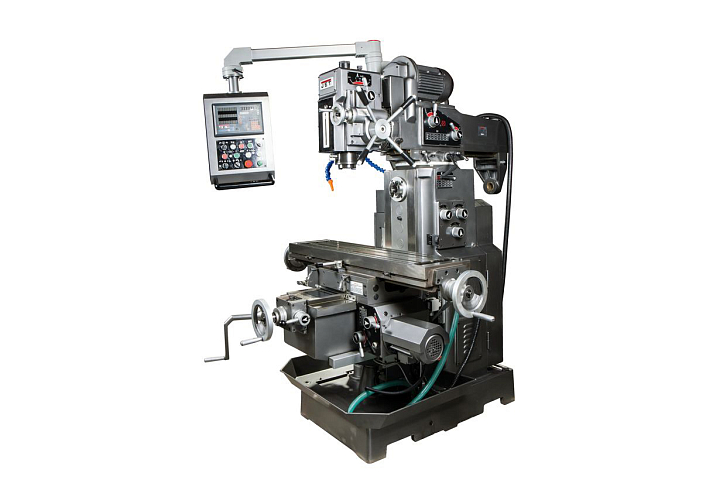

JET JMD-26X2 DRO Универсальный фрезерный станок

Получить коммерческое предложение
Получить дополнительную скидку

Описание

  • Самый популярный фрезерный cтанок JET

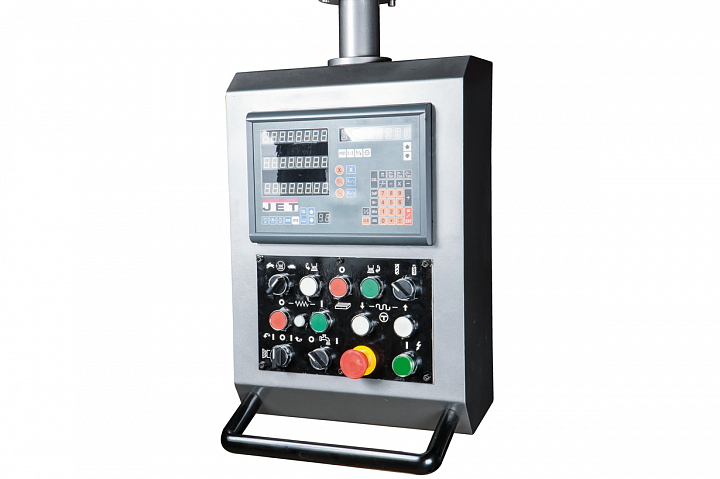

  • УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Вертикальный и горизонтальный шпиндели

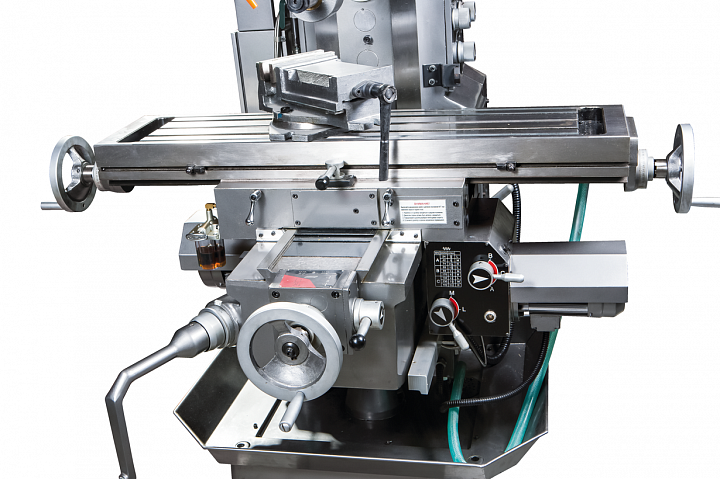

  • Полностью механизированный фрезерный стол
  • Режим работы для нарезания резьбы
  • Встроенная система подвода СОЖ
  • Регулируемый упор глубины сверления с переключателем реверса
  • Компактная конструкция по высоте
  • Наклон фрезерной головки влево/вправо

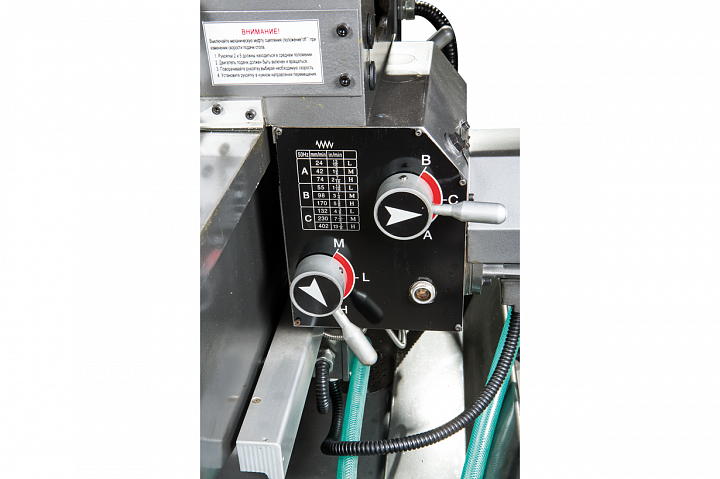

  • Автоматическая подача стола по осям X и Y
  • Автоматический подъём/опускание фрезерного стола

Благодаря своим уникальным возможностям, богатой комплектации и конкурентноспособной цене JMD-26X2DRO является лидером продаж в линейке фрезерных станков JET. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На JMD-26X2 DRO можно устанавливать торцевые фрезы диаметром до 125 мм, концевые - до 25 мм, сверление допускается любым диаметром до 40 мм при ручной подаче и до 16 мм при автоматической. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 67 - 2010 и 40 - 1300 об/ мин соответственно. Параметр вертикальный шпиндель-стол 80 - 420 мм, вертикальный шпиндель-стойка 200 - 550 мм, горизонтальный шпиндель-стол - от 0 до 340 см. Выбор скоростей осуществляется с помощью механической коробки передач. Для удобства работы фрезерная головка имеет механизм поворота влево или вправо. Для нарезания резьбы механизм автоматической подачи шпинделя снабжен реверсом.Также предусмотрен регулируемый упор глубины сверления. Размеры стола у JMD-26X2 DRO - 1120 х 260 мм, ход по оси Х 1120 мм, по оси Y - 300 мм. Он полностью механизирован, автоподача позволяет перемещать стол по осям X и Y на 24 - 402 мм/мин, есть функция автоматического подъёма/опускания фрезерного стола. Поскольку станок является широкоуниверсальным, для повышения точности и скорости обработки на JMD-26X2 DRO установлено Устройство цифровой индикации, система подачи СОЖ, освещение рабочей зоны и ряд других полезных опций.

Другие модели станков представлены в разделах «Широкоуниверсальные фрезерные станки» и «Фрезерные станки по металлу».

Характеристики:

Артикул 50000451T
Напряжение, В 400
Страна производителя Китай
Длина, мм 1580
Ширина, мм 1450
Высота, мм 2150
Масса, кг 1480
Длина в упаковке, см 160
Ширина в упаковке, см 152
Высота в упаковке, см 222
Масса в упаковке, кг 1500
Конус шпинделя ISO 40 (DIN 2080)
Расстояние шпиндель–стойка 200 - 550
Мощность насоса СОЖ, кВт 0,04
Максимальный диаметр сверления сталь, мм 40
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр концевой фрезы, мм 25
Частота вращения вертикального шпинделя, об/мин 67 - 2012
Количество скоростей вертикального шпинделя, шт 12
Ход пиноли шпинделя, мм 120
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Расстояние от вертикального шпинделя до стола, мм 80 - 420
Размер стола по оси X и Y, мм 1120 х 260
Мощность вертикального двигателя, кВт 1,5
Количество автоматических подач, шт 3
Максимальный диаметр сверления с автоподачей, сталь, мм 16
Максимальный диаметр торцевой фрезы, мм 125
Автоматическая подача пиноли, мм/об 0,1/0,15/0,3
Ход стола по оси X и Y, мм 600 х 300
Расстояние от горизонтального шпинделя до стола, мм 0 - 340
Мощность двигателя подъема стола, кВт 0,75
Максимальная нагрузка на стол, кг 250
Ширина Т-образного паза, мм 14
Конус горизонтального шпинделя ISO 40 (DIN2080)
Частота вращения горизонтального шпинделя, об/мин 40 - 1300
Мощность горизонтального двигателя, кВт 2,2
Количество скоростей горизонтального шпинделя, шт 12
Диапазон поворота хобота ±90°
Автоматическая подача по оси Х, мм/мин 24 - 402
Количество подач по оси X, шт. 9
Автоматическая подача по оси Y, мм/мин 24 - 402
Количество подач по оси Y, шт. 9
Количество Т-образных пазов, шт 3
Мощность двигателя автоподачи, кВт 0,37
