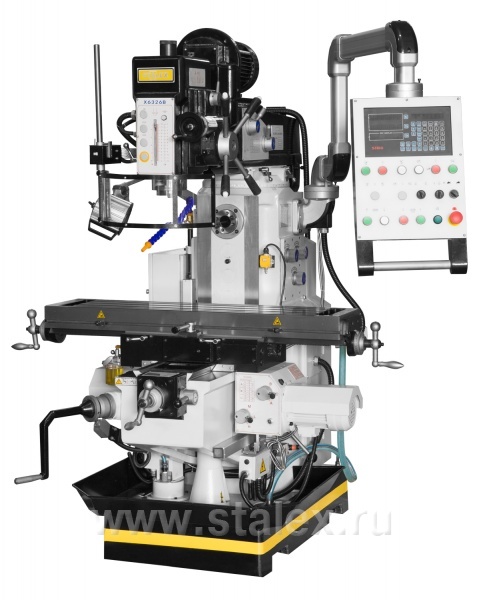

Универсально-фрезерный станок STALEX X6326B

Получить коммерческое предложение
Получить дополнительную скидку

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.


Особенности:

o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм

o Усиленные упорные подшипники шпинделя

o Автоматический ход пиноли

o Режим резьбонарезания

o Правое и левое вращение шпинделя

o Цифровая индикация перемещения по оси X, Y, Z

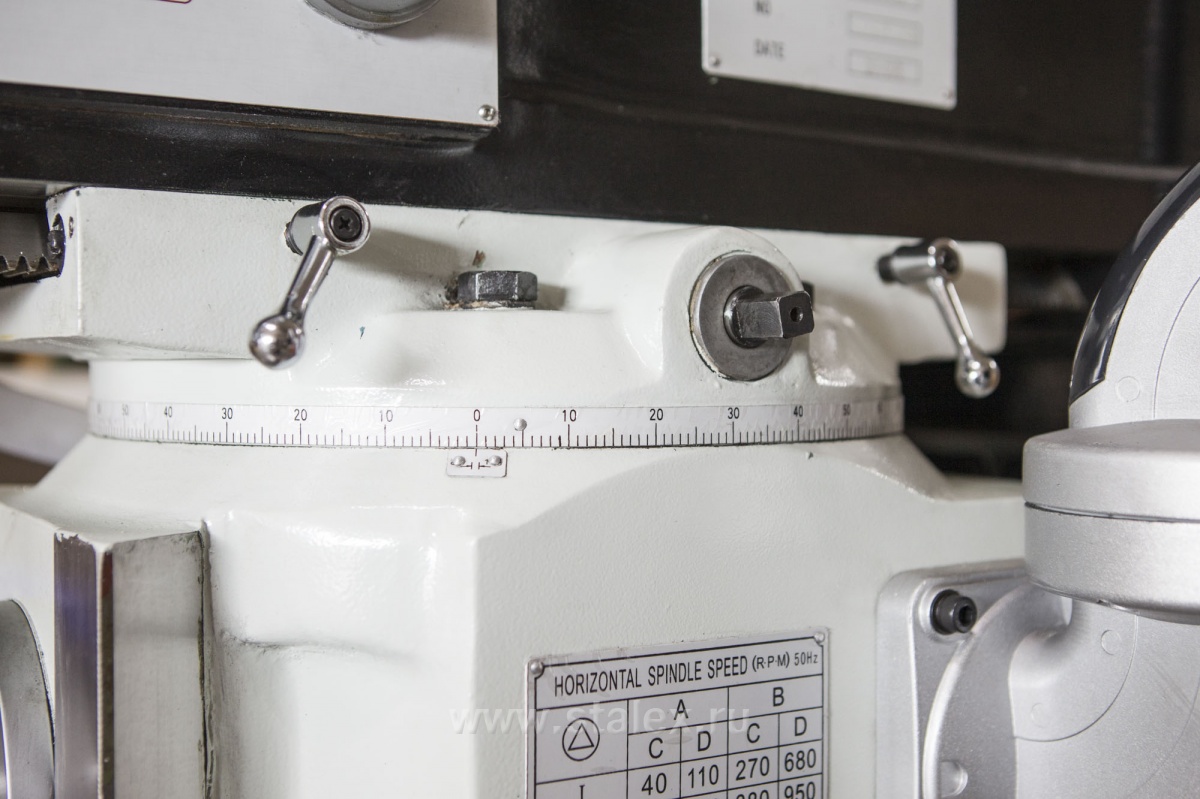

o Наклон головки на угол ± 45° влево/вправо

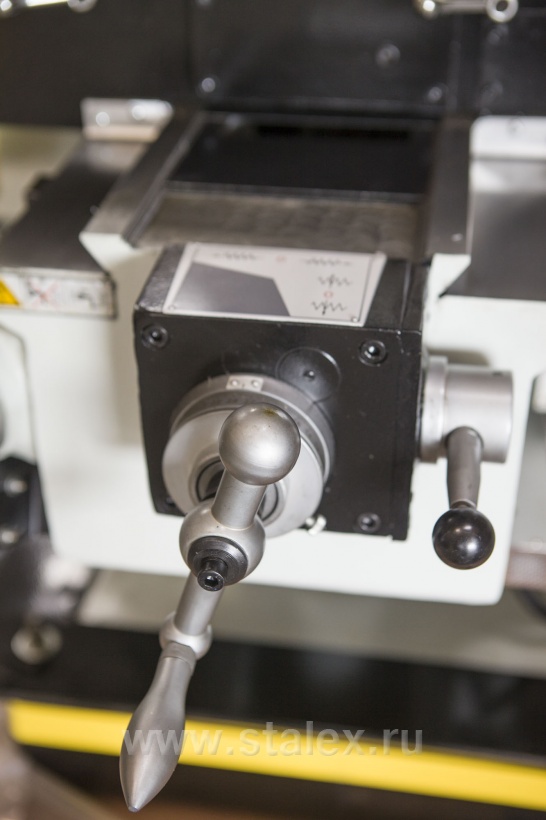

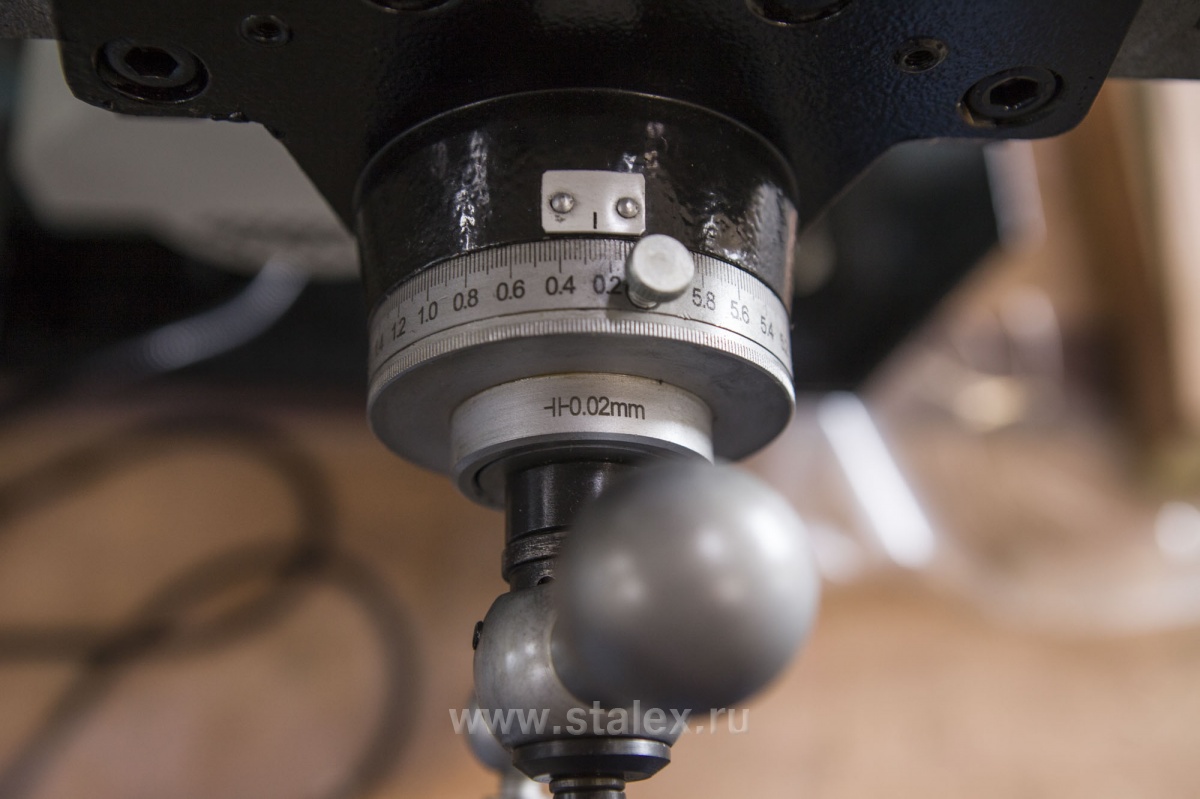

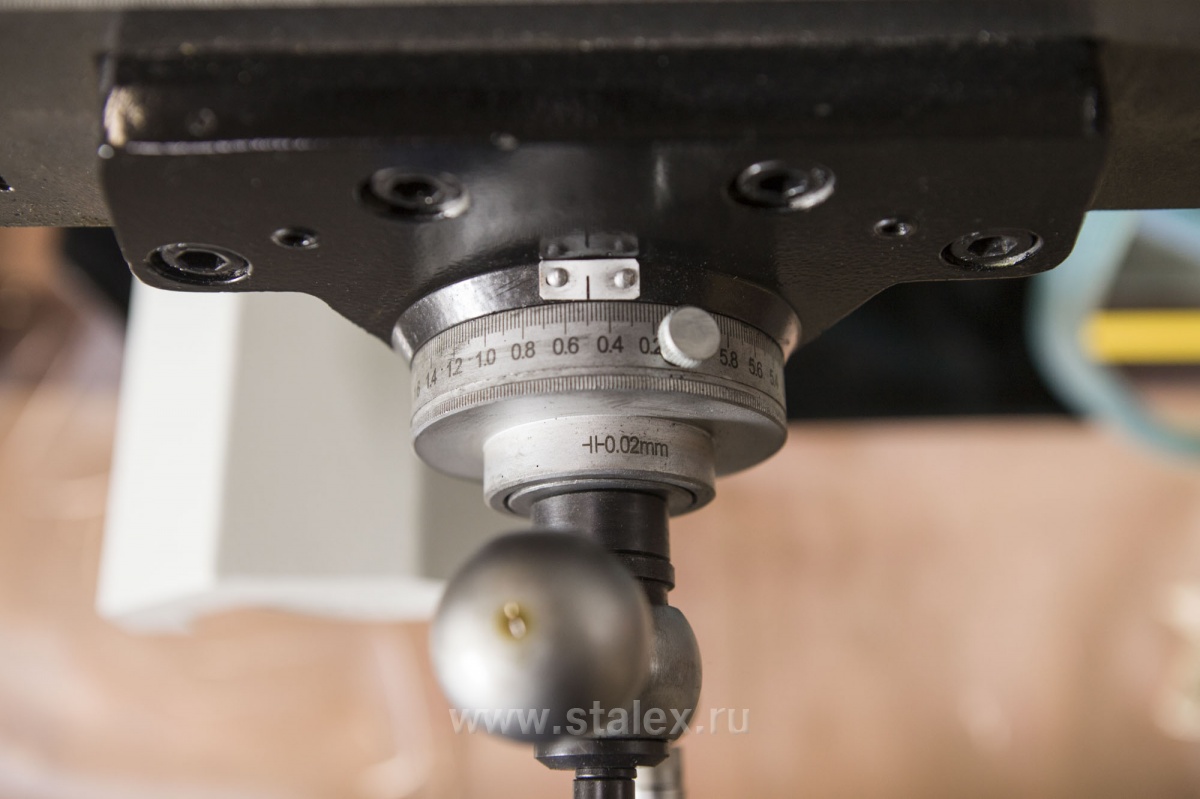

o Точная регулировка подачи по оси Z

o Автоматическая подача по оси X, Y, Z

o Встроенное устройство подвода СОЖ и поддон для сбора стружки

o Лампа освещения

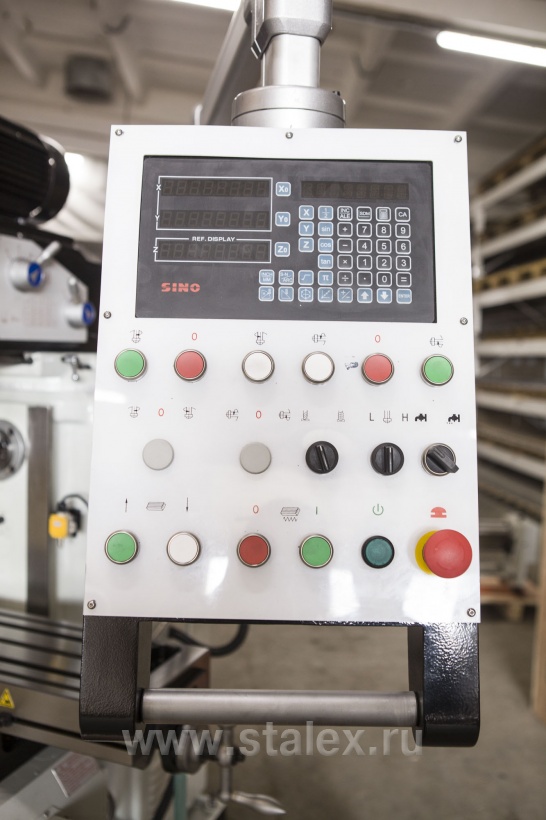

Устройство цифровой индикации X POS DRO 3:

X POS DRO 3
Количество осей 3
Цена деления 0,005 мм
Количество знаков 8
Быстродействие 60 м/мин
Погрешность дискретности ±1 знак
Напряжение питания 93-250 В



Комплект поставки*



1)    Сверлильный патрон Ø16 мм

2)    Оправка сверлильного патрона

3)    УЦИ по 3-м осям

4)    Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2

5)    Оправка торцевой фрезы ISO40/ Ø 32 мм

6)    Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм

7)    Клин сверлильного патрона

8)    Ключ 21/24

9)    Зажимная тяга, 2 шт.

10) Оправка для горизонтального фрезерования,2 шт.

11) Лампа местного освещения

12) Система подвода СОЖ

13) Инструкция по эксплуатации

14) Сертификат точности

15) Упаковочный лист


* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя


Характеристики:

Габаритные размеры 1580×1450×2150 мм
Конус шпинделя ISO40 DIN 2080

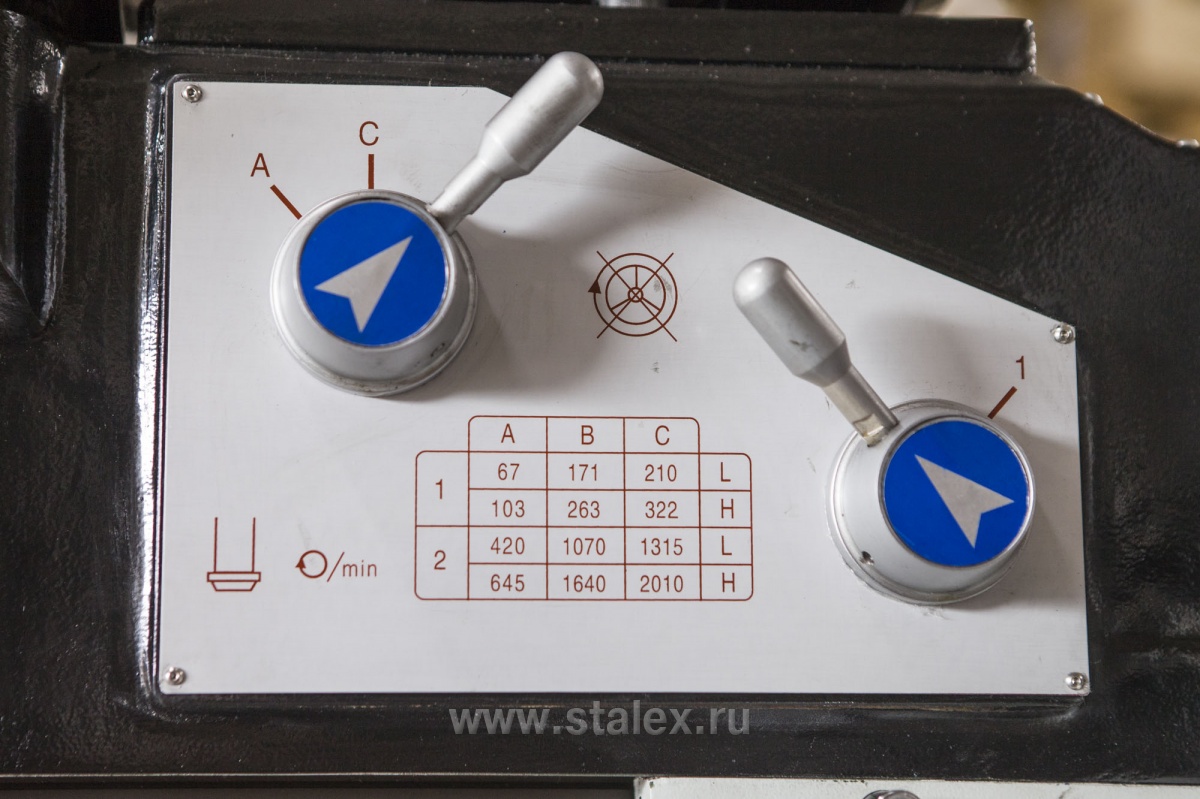

Частота вращения шпинделя, 12 67-2010 об/мин
Расстояние шпиндель–стойка 200-550 мм
Расстояние шпиндель–стол 80-420 мм
Размер стола 1120х260 мм
Напряжение питания 93-250 В
Масса 1480 кг
Ход пиноли шпинделя 120 мм
Автоматическая подача пиноли 0,1/0,15/0,3 мм/об
Макс. диаметр сверления, чугун 40 (автоподача 16) мм
Макс. диаметр резьбонарезания М16
Макс. диаметр торцевого фрезерования 125 мм
Диапазон наклона головки ±45⁰
Макс. диаметр концевого фрезерования 25 мм
Количество осей 3
Цена деления 0,005 мм
Количество знаков 8
Быстродействие 60 м/мин
Погрешность дискретности ±1 знак
Ход стола по оси Х x Y 600х300 мм

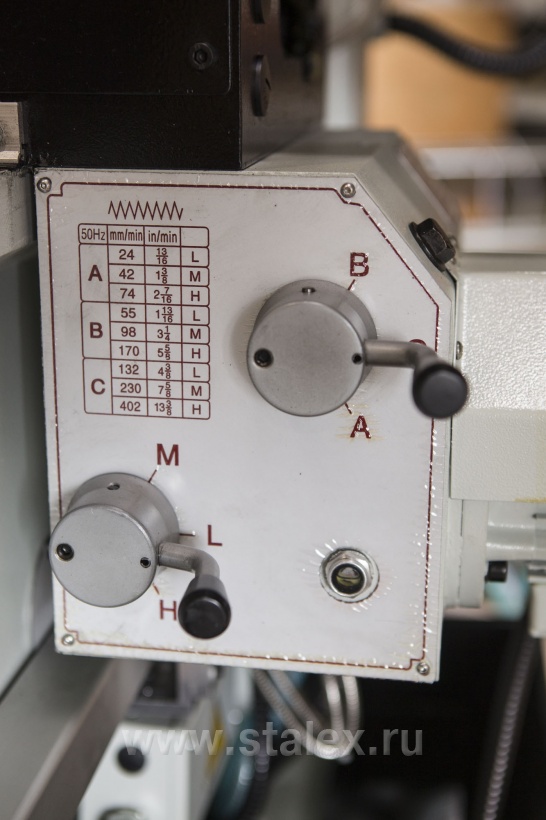

Диапазон подач 24-402 мм/мин
Т-образные пазы, 3 14 мм
Выходная мощность, вертик./горизонт., S1 100 1,5/2,2 кВт
Потребляемая мощность, вертик./горизонт., S6 40% 2,2 кВт
