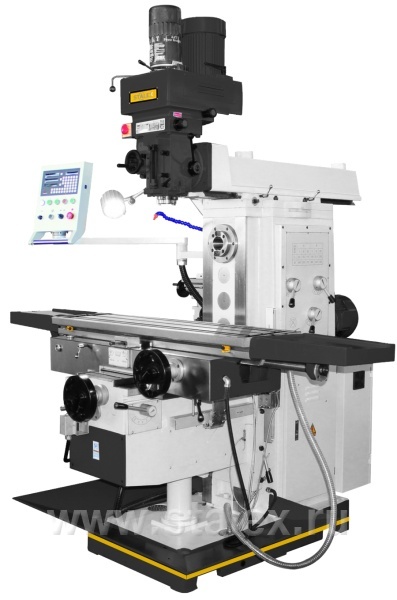

Универсально-фрезерный станок STALEX MUF90 Servo

Получить коммерческое предложение
Получить дополнительную скидку

  • Вертикальный и горизонтальный шпиндель
  • Усиленные упорные подшипники шпинделя
  • Автоматическая подача по осям Х/Y/Z
  • Вращение на шпиндель, передается посредством клиноременной передачи
  • Автоподача пиноли шпинделя
  • Серводвигатель перемещений по осям X/Y/Z
  • Пневмозажим инструмента
  • Пульт управления нового образца
  • Встроенное устройство подвода СОЖ
  • Лампа местного освещения
  • Изготовлен по стандарту СЕ
  • Электрокомпоненты Schneider Electric

Комплект поставки

  • Зажимная тяга, 2 шт.
  • Тиски 160 мм
  • Цанговый патрон с набором цанг ER32/ISO40
  • Оправка для горизонтального фрезерования.
  • LED лампа местного освещения
  • Система подачи СОЖ
  • Инструмент для обслуживания
  • УЦИ по трем осям

Характеристики:

Модель MUF90 Servo
Масса нетто/брутто 2850/3050 кг
Конус шпинделя ISO50 7:24(гор) ISO40 7:24(верт)
Расстояние шпиндель–стол 180-630 мм
Размер стола 1600х360 мм
Габаритные размеры упаковки 2500×2200×2500 мм
Автоподача пиноли шпинделя 0,04/0,08/0,15 мм/об
Ход пиноли шпинделя 127 мм
Мощность главного двигателя 5.0 (гор)/ 5.5(верт) кВт
Объем бака СОЖ 55 л
 Модель станка MUF90 Servo
Поворот стола в горизонтальной плоскости ±45
Перемещение стола по оси Z 450 мм
Перемещение стола по оси Y 320 мм
Перемещение стола по оси X 1300 мм
Диапазон рабочих подач по осям Х/ Y/ Z 30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z 1200/800/600 мм/мин
Т-пазы 3-18-80 мм
Расстояние от оси горизонтального шпинделя до поверхности стола 0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли 245 мм
Перемещения консоли в горизонтальной плоскости 550 мм
Объем масла в горизонтальной коробке передач 14 л
Скорость вращения шпинделя 60-1800 об/мин (гор),12 65-4660 об/мин (верт),16
Крутящий момент AC сервопривода оси X, Y, Z 15 Nм
