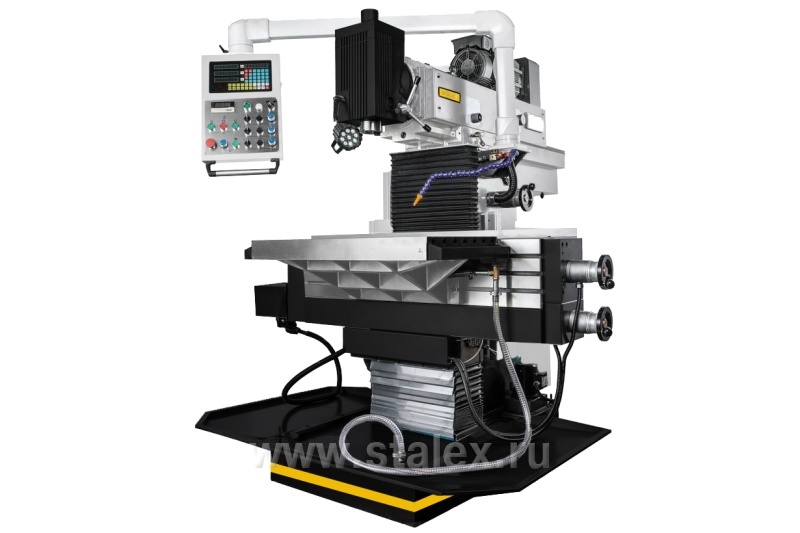

нструментальный фрезерный станок STALEX WFM 850 Servo

Получить коммерческое предложение
Получить дополнительную скидку

Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности:

  • Высокая жесткость конструкции станка
  • Удобное расположение органов управления станка с одной стороны
  • Вертикальный и горизонтальный шпиндели
  • Наклон вертикальной головки влево/вправо
  • Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
  • УЦИ по осям X, Y, Z (Sino)
  • Встроенное устройство подвода СОЖ и поддон для сбора стружки
  • Лампа местного освещения
  • Управляемое перемещение фрезерного стола по 3-м координатам
  • Централизованная система смазки фрезерного стола
  • Электрокомпоненты Schneider electric
  • Изготовлен по стандарту СЕ

Комплект поставки
  • Пульт управления нового образца с УЦИ
  • Зажимная тяга M16
  • Переходник ISO40/MT3
  • Переходник ISO40/MT2
  • Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
  • Опора для горизонтального фрезерования
  • Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
  • Система подвода СОЖ
  • Сертификат точности
  • Поддон для сбора стружки
  • Инструкция по эксплуатации
  • Лампа LED местного освещения

Характеристики:

Модель WFM 850 Servo
Масса 1700 кг
Ход пиноли шпинделя 60 мм
Габаритные размеры (ДхШхВ) 1600х1800х2000 мм
Мощность главного двигателя 5,5 кВт
Максимальная нагрузка на стол 300 кг
Напряжение сети 380 В
Конус шпинделя вертикального ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2) 40 – 260/260-2000
Диапазон наклона головки, влево/вправо ±90⁰
Расстояние от оси горизонтального шпинделя до стола 120-530 мм
Расстояние от оси вертикального шпинделя до стола 70-520 мм
Конус шпинделя горизонтального ISO 40 DIN2080
Размер горизонтального рабочего стола 850x450 мм
Размер вертикального рабочего стола 1190x250 мм
Перемещение стола по оси Х 600 мм
Перемещение стола по оси Z 450 мм
Перемещение стола по оси Y 450 мм
Скорость подачи стола по оси Х x Y x Z 10-1000 мм/мин
Ускоренное перемещение стола 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63 мм
Мощность насоса помпы 0,4 кВт
Мощность мотора подач X/Y/Z 1,5/1,5/2,3 кВт
