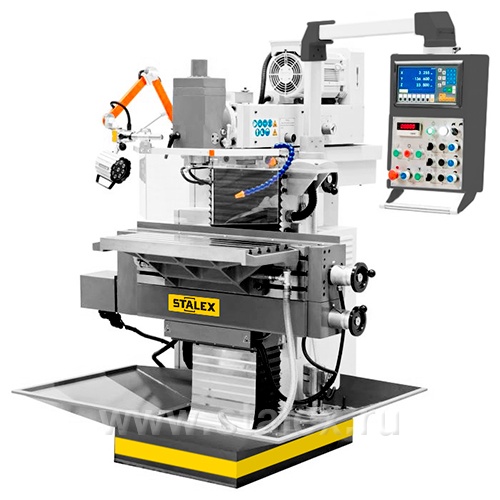

Инструментальный фрезерный станок STALEX WFM 800 Servo

Получить коммерческое предложение
Получить дополнительную скидку

Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.


Особенности:

• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ

Комплект поставки


1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) Переходник ISO40/MT3
4) Переходник ISO40/MT2
5) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования
7) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
8) Система подвода СОЖ
9) Сертификат точности
10) Поддон для сбора стружки
11) Инструкция по эксплуатации
12) Лампа LED местного освещения

Характеристики:

Модель STALEX WFM 800 Servo
Масса 1500 кг
Ход пиноли шпинделя 60 мм
Габаритные размеры (ДхШхВ) 1560х1780х1930 мм
Максимальная нагрузка на стол 200 кг
Напряжение сети 380 В
Конус шпинделя вертикального ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2) 40 – 260/260-2000 об/мин
Диапазон наклона головки, влево/вправо ±90⁰
Расстояние от оси горизонтального шпинделя до стола 120-530 мм
Расстояние от оси вертикального шпинделя до стола 45-445 мм
Конус шпинделя горизонтального ISO 40 DIN2080
Размер горизонтального рабочего стола 800x400 мм
Размер вертикального рабочего стола 1020x225 мм
Перемещение стола по оси Х 405 мм
Перемещение стола по оси Z 400 мм
Перемещение стола по оси Y   400 мм
Скорость подачи стола по оси Х x Y x Z 10-1000 мм/мин
Ускоренное перемещение стола 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63 мм
Мощность насоса помпы 0,4 кВт
Мощность мотора подач X/Y/Z 2,0/2,0/1,5 кВт
Мощность главного двигатея 3,75 кВт
