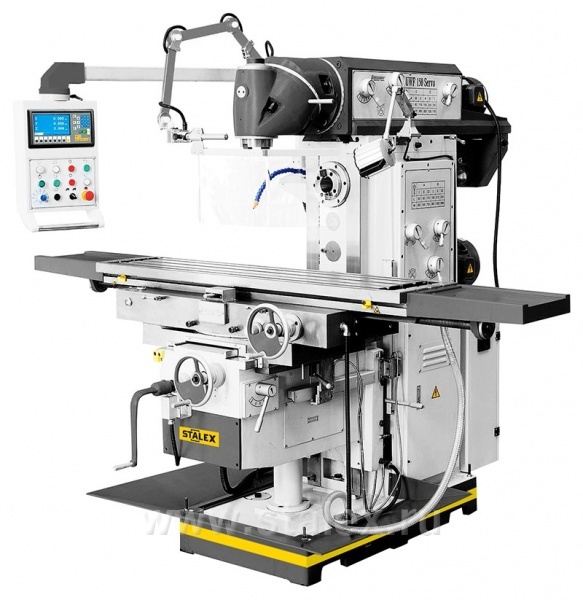

Широкоуниверсальный фрезерный станок STALEX MUF200 Servo

Получить коммерческое предложение
Получить дополнительную скидку

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.

  • Широкоуниверсальный фрезерный станок для тяжелых работ
  • Высокая жесткость конструкции станка
  • Жесткая конструкция вертикальной фрезерной головы без пиноли
  • Автоматическая подача и ускоренное перемещение стола по 3-м координатам
  • Цифровая индикация по осям X/Y/Z
  • Серводвигатель перемещения по осям X/Y
  • Встроенное устройство подвода СОЖ и поддон для сбора стружки
  • Лампа местного освещения
  • Централизованная смазка по осям X/Y
  • Изготовлен по стандарту СЕ
  • Электрокомпоненты Schneider electric



Комплект поставки

1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации

Характеристики:

Модель MUF200 Servo
Масса нетто/брутто 2800 кг
Конус шпинделя ISO50
Частота вращения шпинделя, 12 60-1750 об/мин
Мощность насоса СОЖ 0,9 кВт
Расстояние шпиндель–стол 145-545 мм
Расстояние ось шпинделя–колонна 250-950 мм
Макс. диаметр концевой фрезы 35 мм
Габаритные размеры (ДхШхВ) 2550х2150х2150 мм
Диапазон наклона головки ±360⁰
Размеры стола 1600х360 мм
Макс. диаметр торцевой фрезы 125 мм
Перемещение консоли 550 мм
Расстояние ось шпинделя-стол 20-400 мм
Поворот стола ±45˚
Перемещение стола по оси XхYхZ 1300x300x400 мм
Автоматическое перемещение по осям X/Y, (8) 30-750/20-500 мм/мин
Автоматическое перемещение по оси Z, (8) 15-375 мм/мин
Ускоренное перемещение по осям X/Y/Z, (8) 1200/800/600 мм/мин
Макс. крутящий момент серводвигателя 10Nm
Мощность серводвигателя по осям X/Y 1,5 кВт
Объем потока СОЖ 25 л/мин
Макс. нагрузка на стол 400 кг
Т-образный паз/расстояние, 3 18 мм / 80 мм
Мощность двигателя(горизонт/верт) 5,5/4,0 кВт
