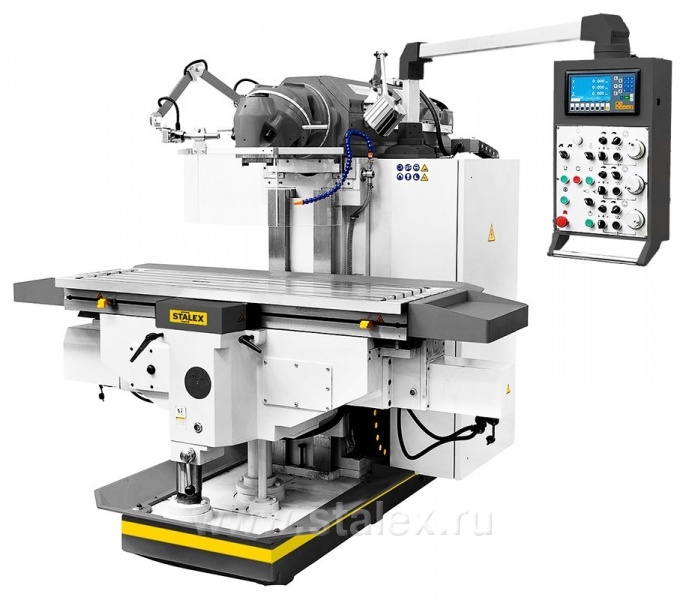

Широкоуниверсальный фрезерный станок STALEX MUF1600 Vario

Получить коммерческое предложение
Получить дополнительную скидку

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.

  • Широкоуниверсальный фрезерный станок для тяжелых работ
  • Привод ШВП по осям X/Y/Z
  • Высокая жесткость конструкции станка
  • Жесткая конструкция вертикальной фрезерной головы без пиноли
  • Бесступенчато регулируемая автоматическая подача и ускоренное перемещение стола по 3-м координатам
  • Высокая скорость ускоренных перемещений
  • Цифровая индикация по осям X/Y/Z
  • Серводвигатель перемещения по осям X/Y/Z
  • Все направляющие закалены и отшлифованы
  • Встроенное устройство подвода СОЖ и поддон для сбора стружки
  • Лампа местного освещения
  • Централизованная смазка по осям X/Y
  • Изготовлен по стандарту СЕ
  • Электрокомпоненты Sсhneider electric

Комплект поставки

  • УЦИ по трем осям(SINO)
  • Выносной пульт управления
  • ШВП по осям X/Y
  • Автоподача стола по осям X/Y
  • LED рабочая лампа
  • Электромотор подъема стола по оси Z
  • Зажимная тяга.
  • Система подвода СОЖ
  • Поддон для сбора стружки
  • Инструкция по эксплуатации
  • Электрокомпоненты Schneider electric

Характеристики:

Модель MUF1600 Vario
Конус шпинделя ISO50; 7:24
Мощность насоса СОЖ 0,9 кВт
Расстояние шпиндель–стол 50-550 мм
Габаритные размеры (ДхШхВ) 2625х2460х2100 мм
Масса нетто 4500 кг
Диапазон наклона головки ±360⁰
Вертикальный шпиндель
Фрезерный стол
Размеры стола 1600х500 мм
Перемещение консоли 500 мм
Перемещение стола по оси XхYхZ 1200x700x500 мм
Объем потока СОЖ 25 л/мин
Макс. нагрузка на стол 1000 кг
Мощность двигателя(горизонт/верт) 11 кВт
Расстояние ось шпинделя-консоль 45-745 мм
Автоматическое перемещение по осям X/Y (плавно) 10-1000 мм/мин
Автоматическое перемещение по оси Z (плавно) 5-500 мм/мин
Ускоренное перемещение по осям X/Y/Z (плавно) 2200/2200/1100 мм/мин
Макс. крутящий момент сервомоторов X/Y 18Nm
Мощность сервомоторов по осям X/Y 1,5 кВт
Т-образный паз/расстояние, 5 18 мм / 80 мм
Макс. крутящий момент сервомотора по оси Z 27Nm с тормозом
Частота вращения шпинделя,2 30-390/390-2050 об/мин
