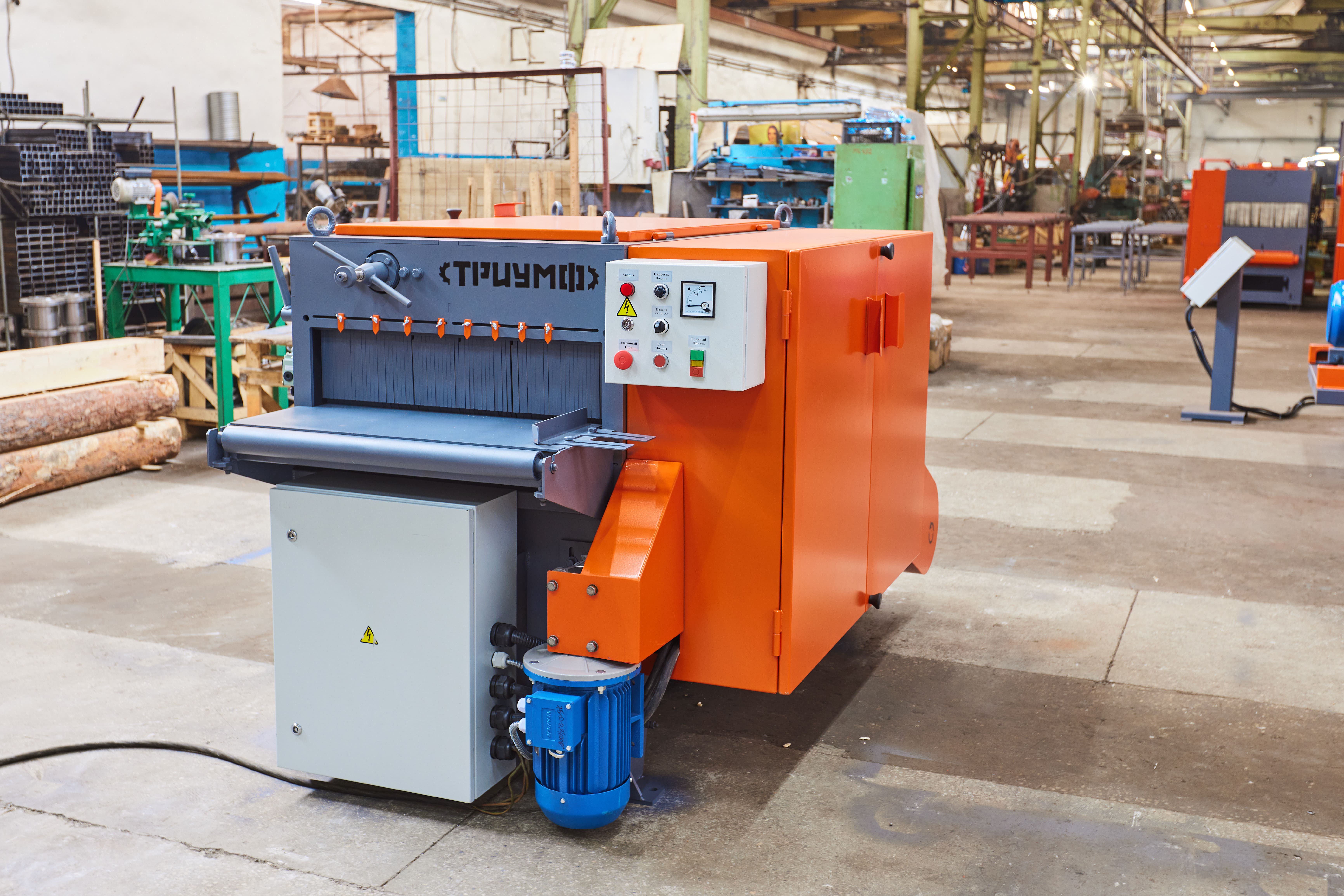

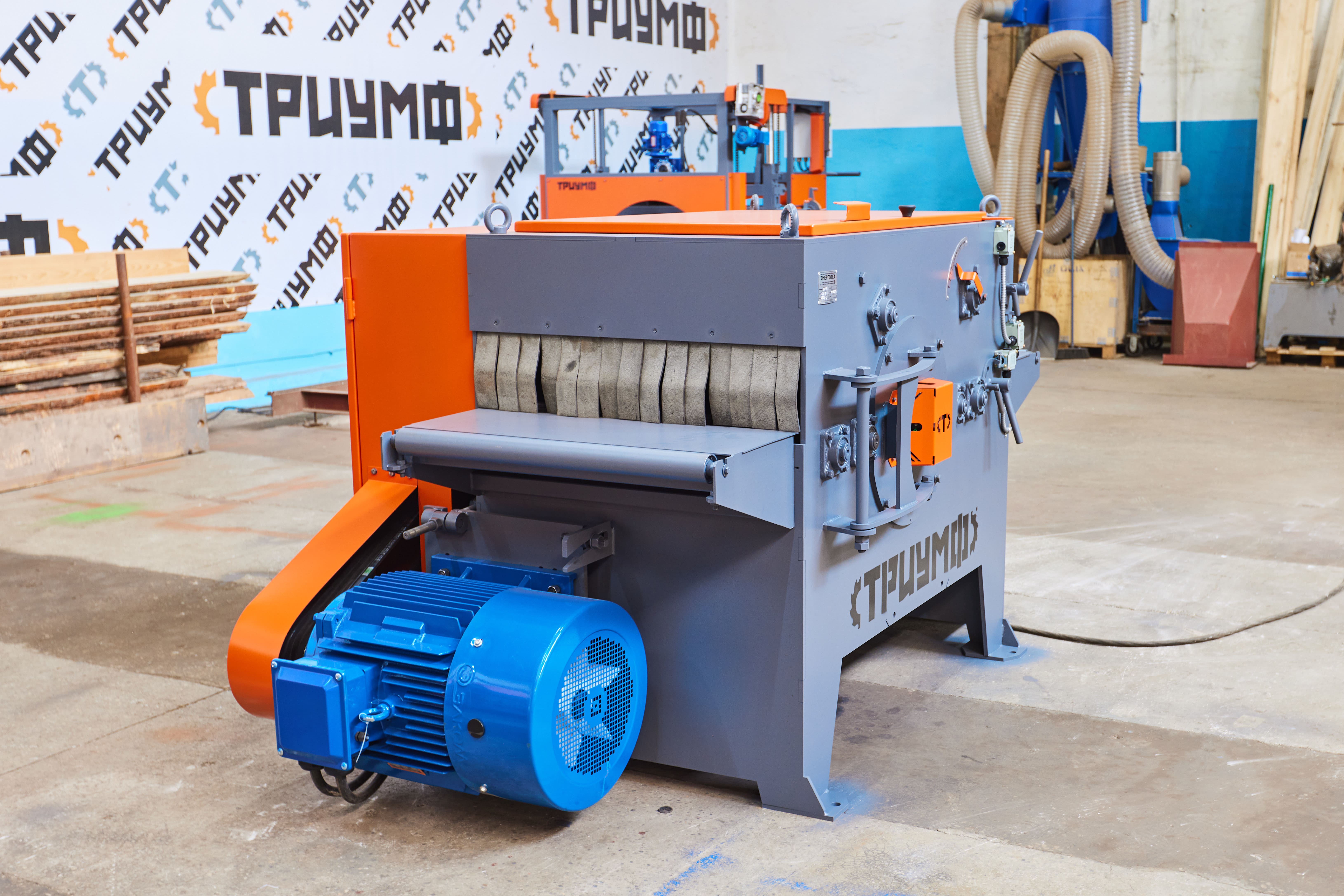

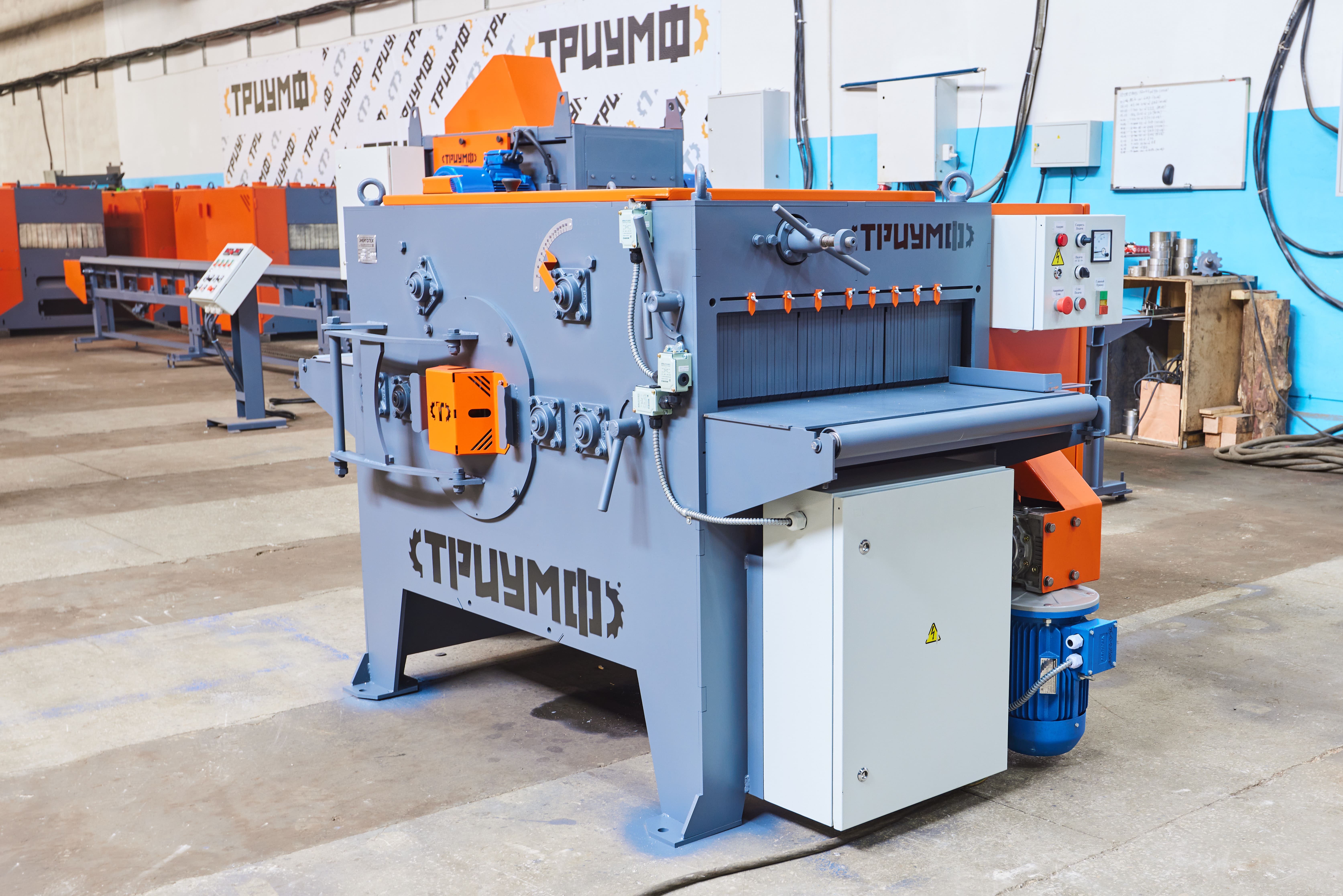

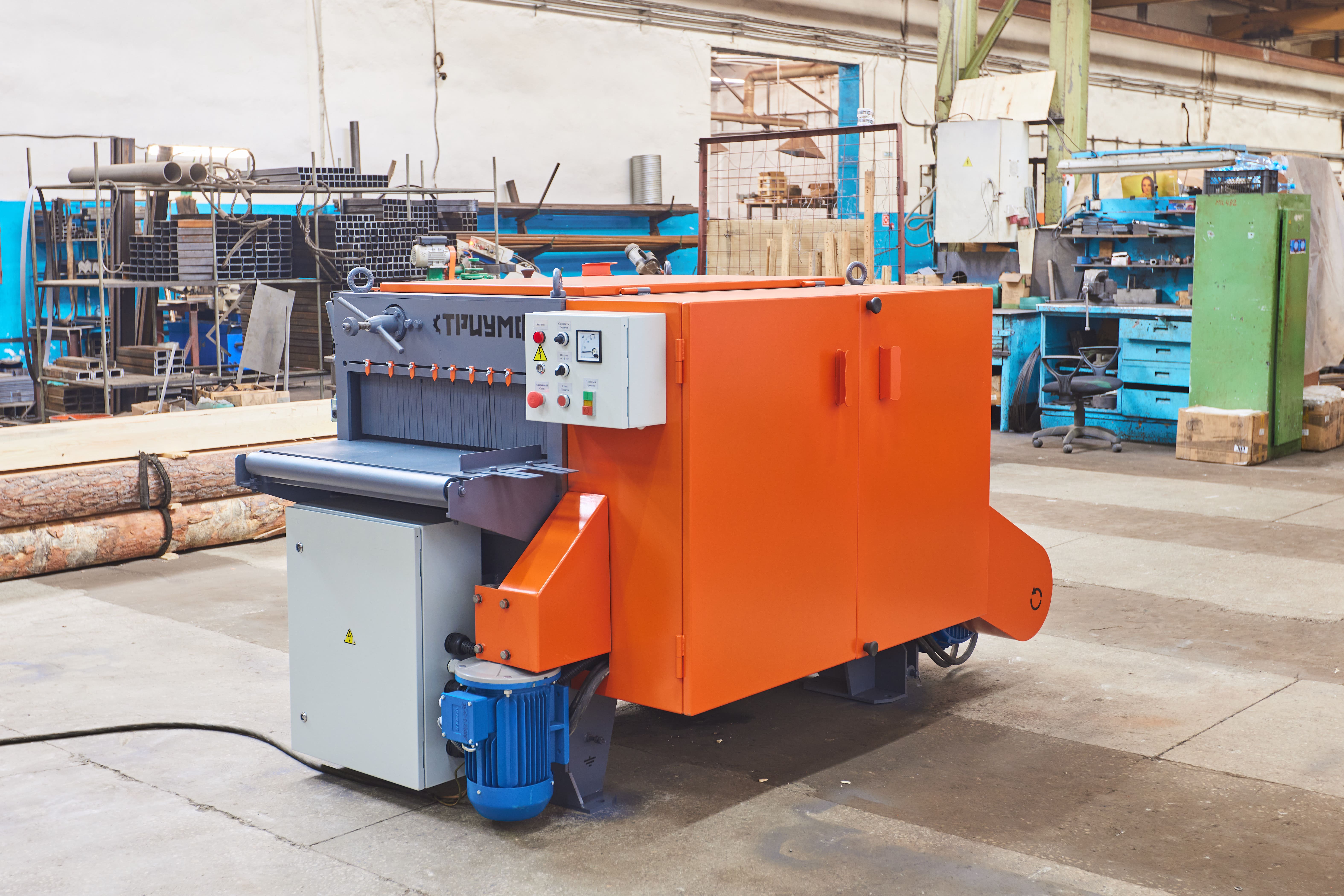

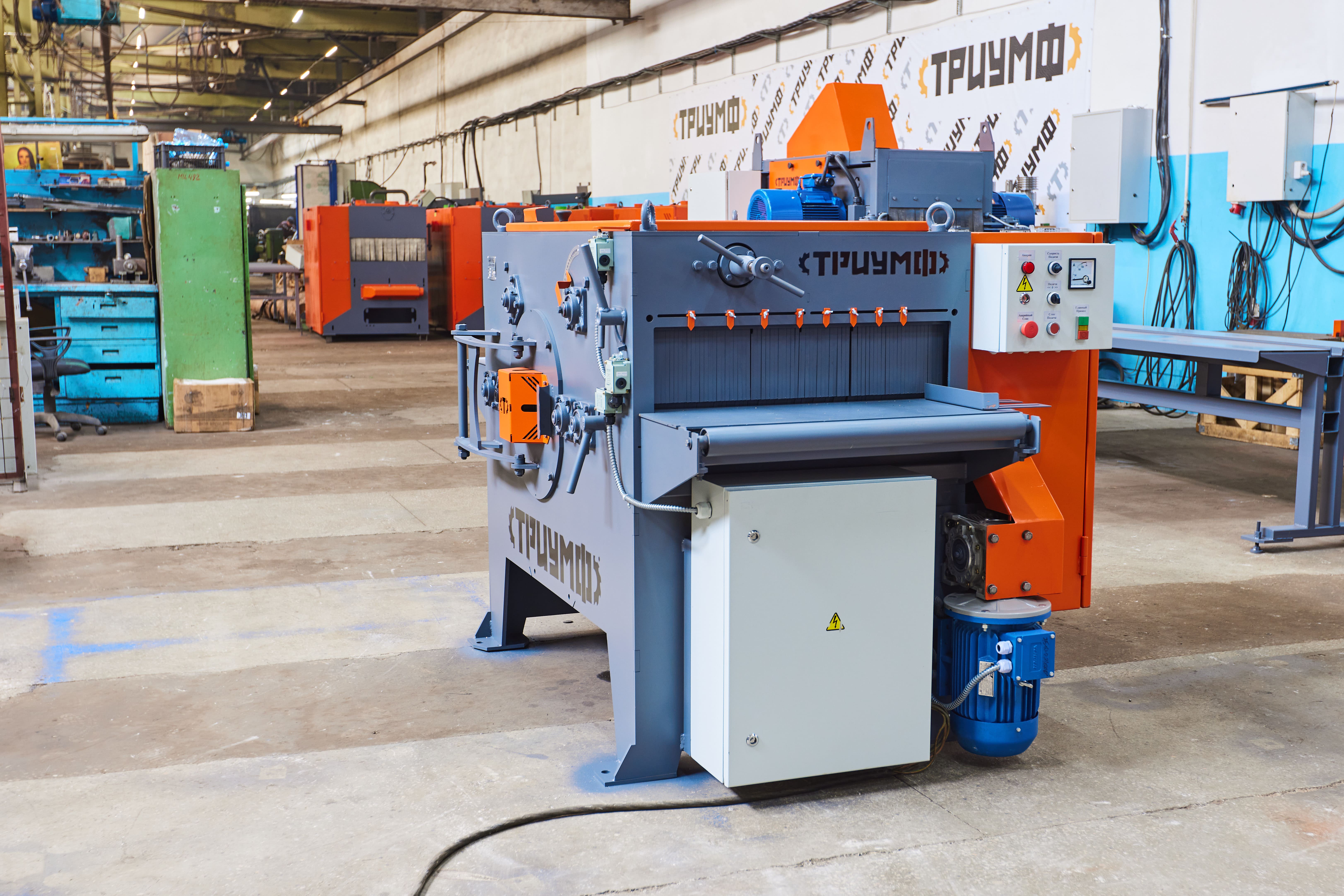

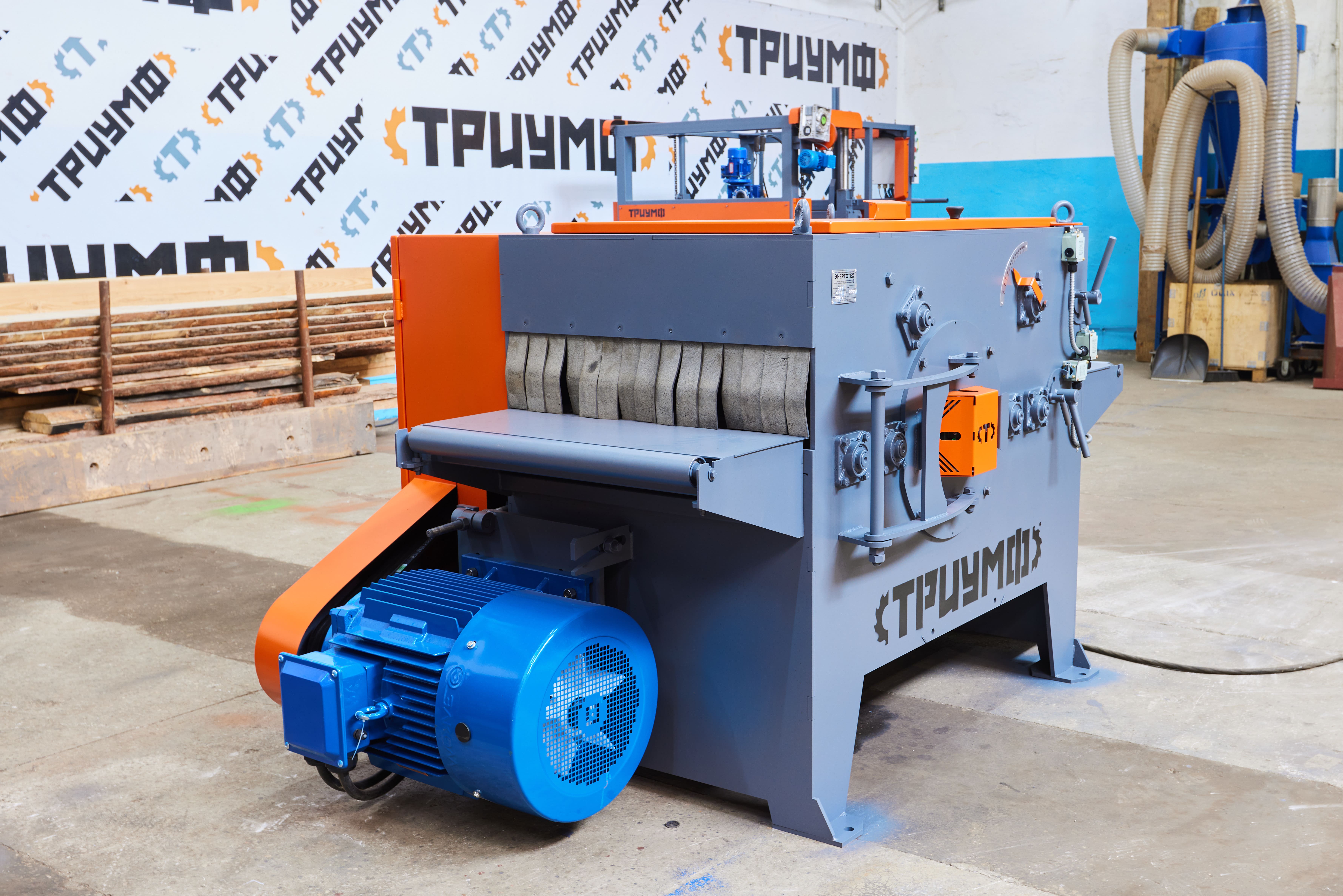

Многопильный одновальный станок «ТРИУМФ» Б700

Получить коммерческое предложение
Получить дополнительную скидку

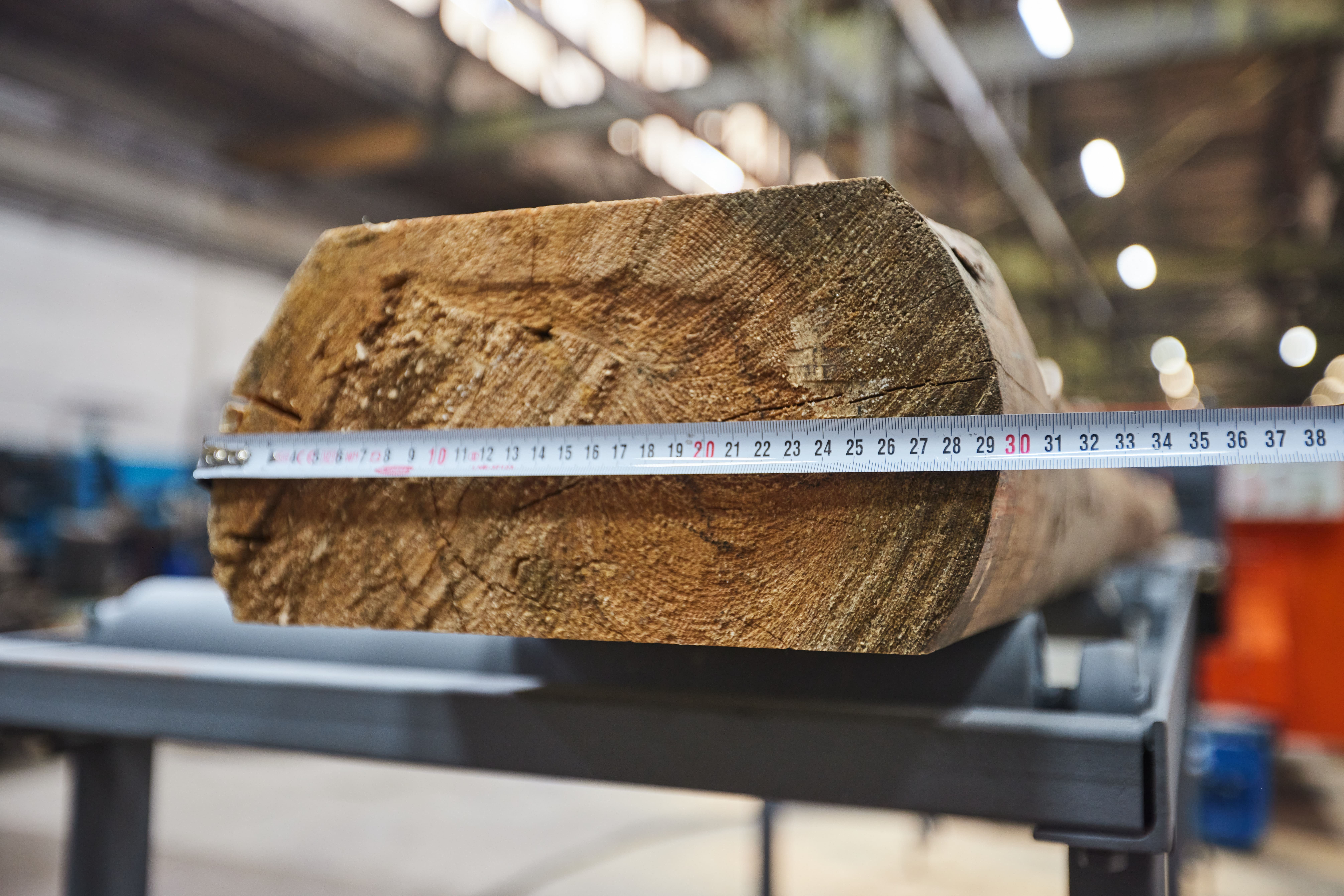

Многопильный одновальный станок «ТРИУМФ» Б700 является станком второго ряда и предназначен для распиливания двухкантного, трехкантного и четырехкантного бруса высотой до 160 мм, а так же производить роспуск доски или щита шириной до 700 мм.

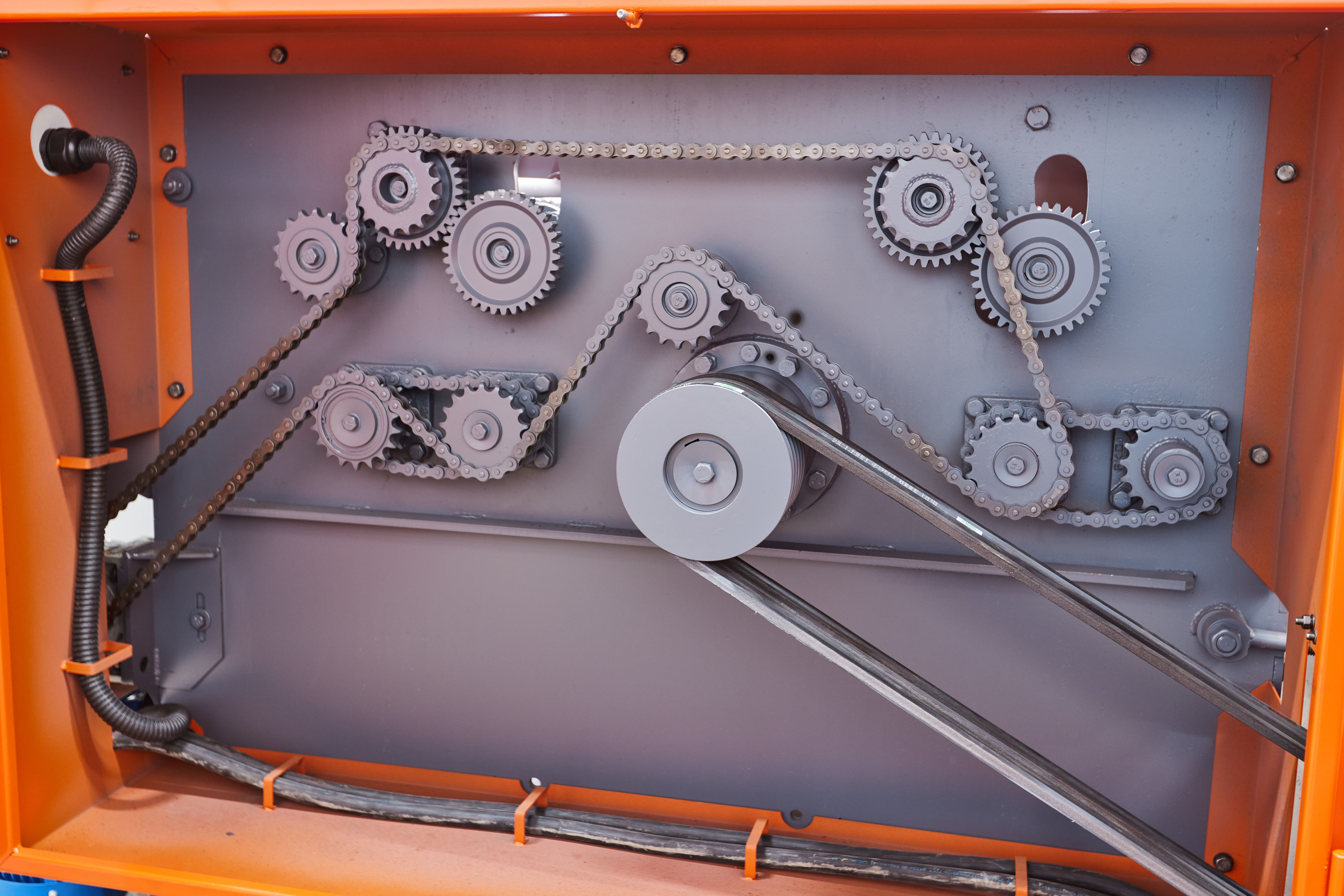

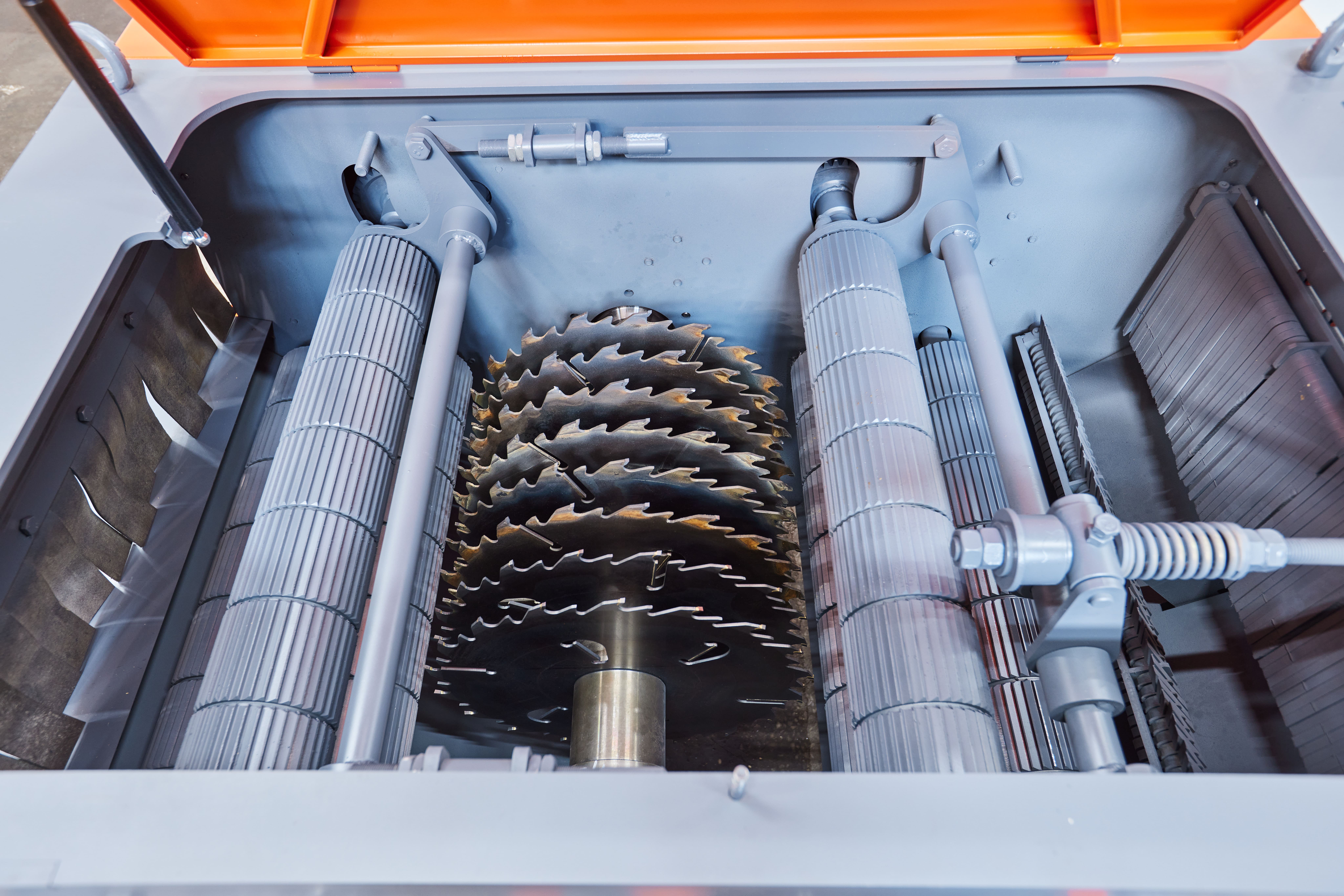

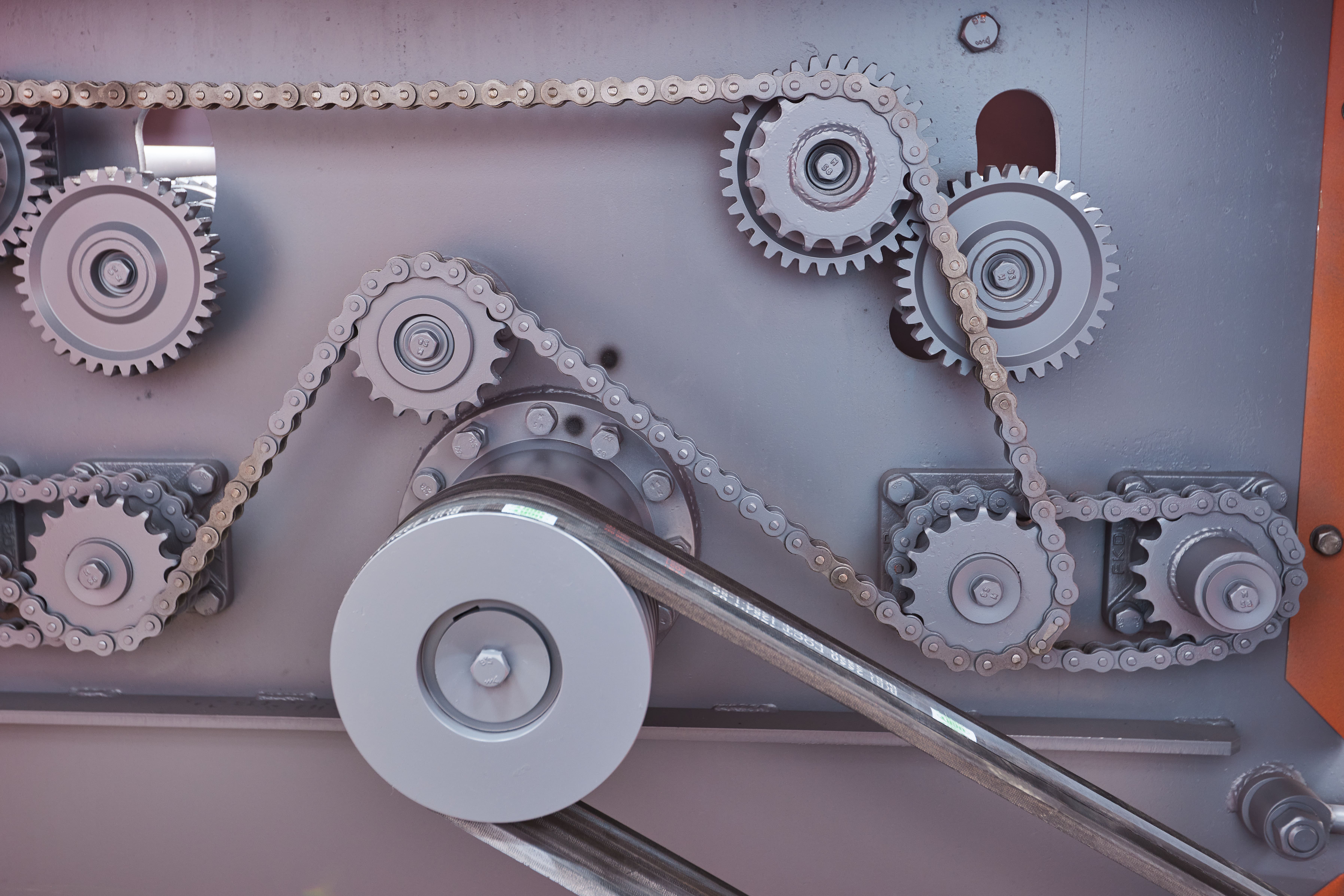

Станок стационарного типа. Прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между дисковыми пилами устанавливается специальными распорными втулками (проставками). Станок имеет двухрядную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение лафета осуществляется приводными рябухами, что обеспечивает высокую точность перемещения заготовки и прямолинейность хода. Скорость перемещения имеет плавную регулировку, через частотный преобразователь. Имеется обогрев электрооборудования.

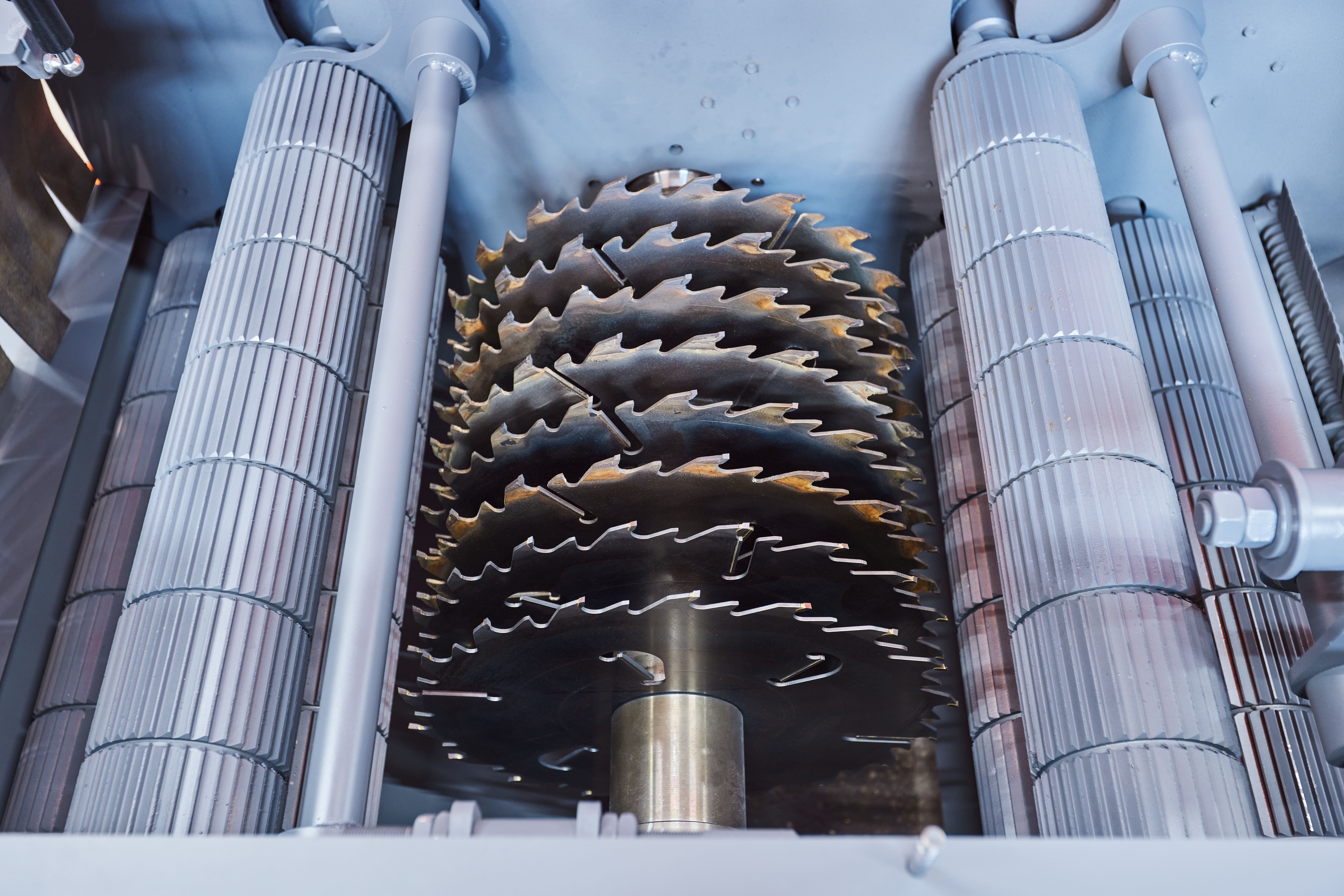

Для распиловки используются дисковые пилы диаметром от 300 до 450 мм с посадкой 75 мм (с двумя шпоночными пазами).


Технические характеристики

Параметры

Значения

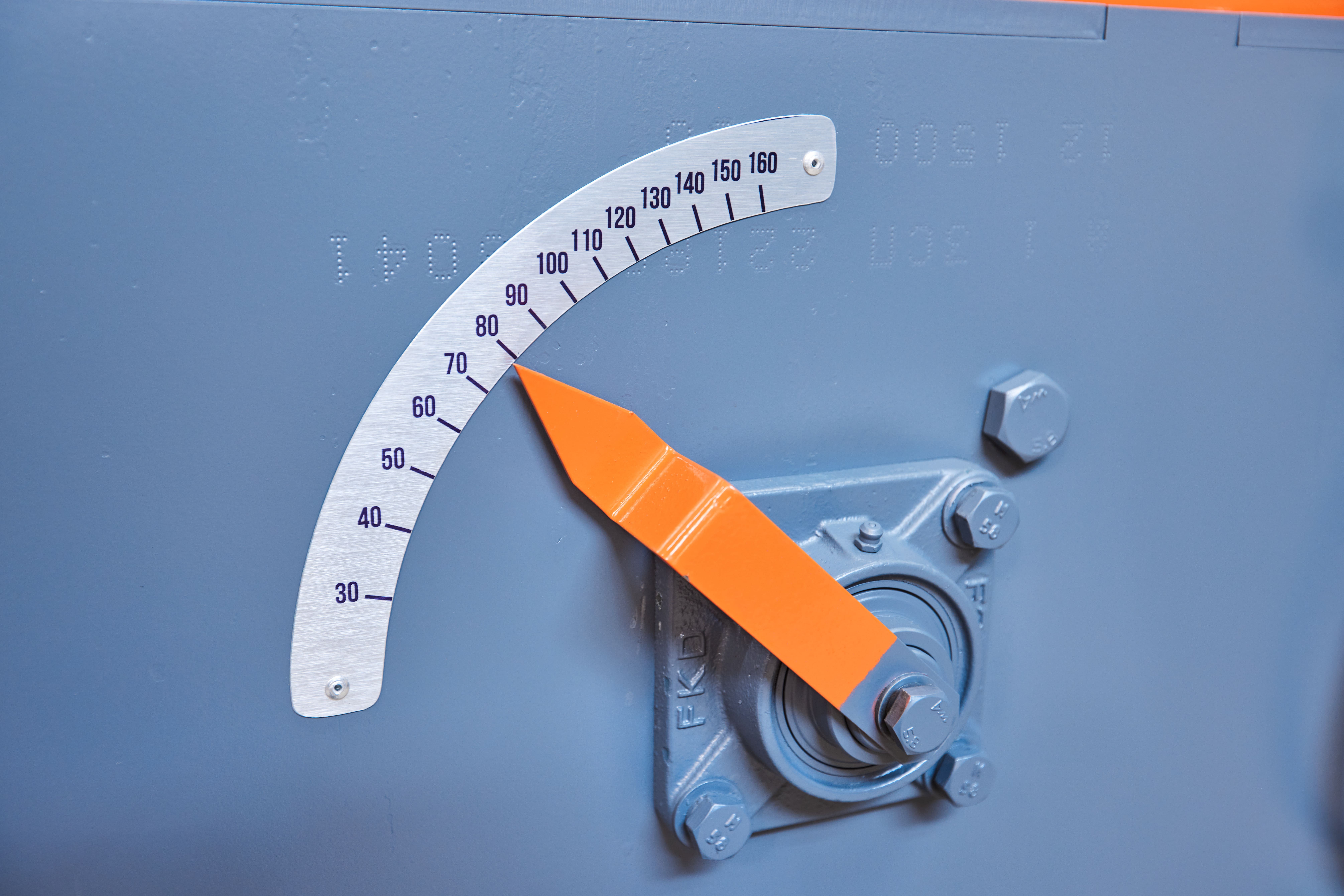

Максимальная высота пропила

160 мм

Максимальное расстояние между крайними пилами

700 мм

Просвет станка

750 мм

Минимальная длина обрабатываемого материала

1200 мм

Диаметр устанавливаемых пил

300, 350, 400, 450 мм

Диаметр пильного вала

75 мм

Количество пильных валов

1 шт

Максимальное количество пил на пильном валу

10 шт

Скорость пиления (плавная регулировка)

0-36 м/мин

Частота вращения пильного вала

3000 об/мин

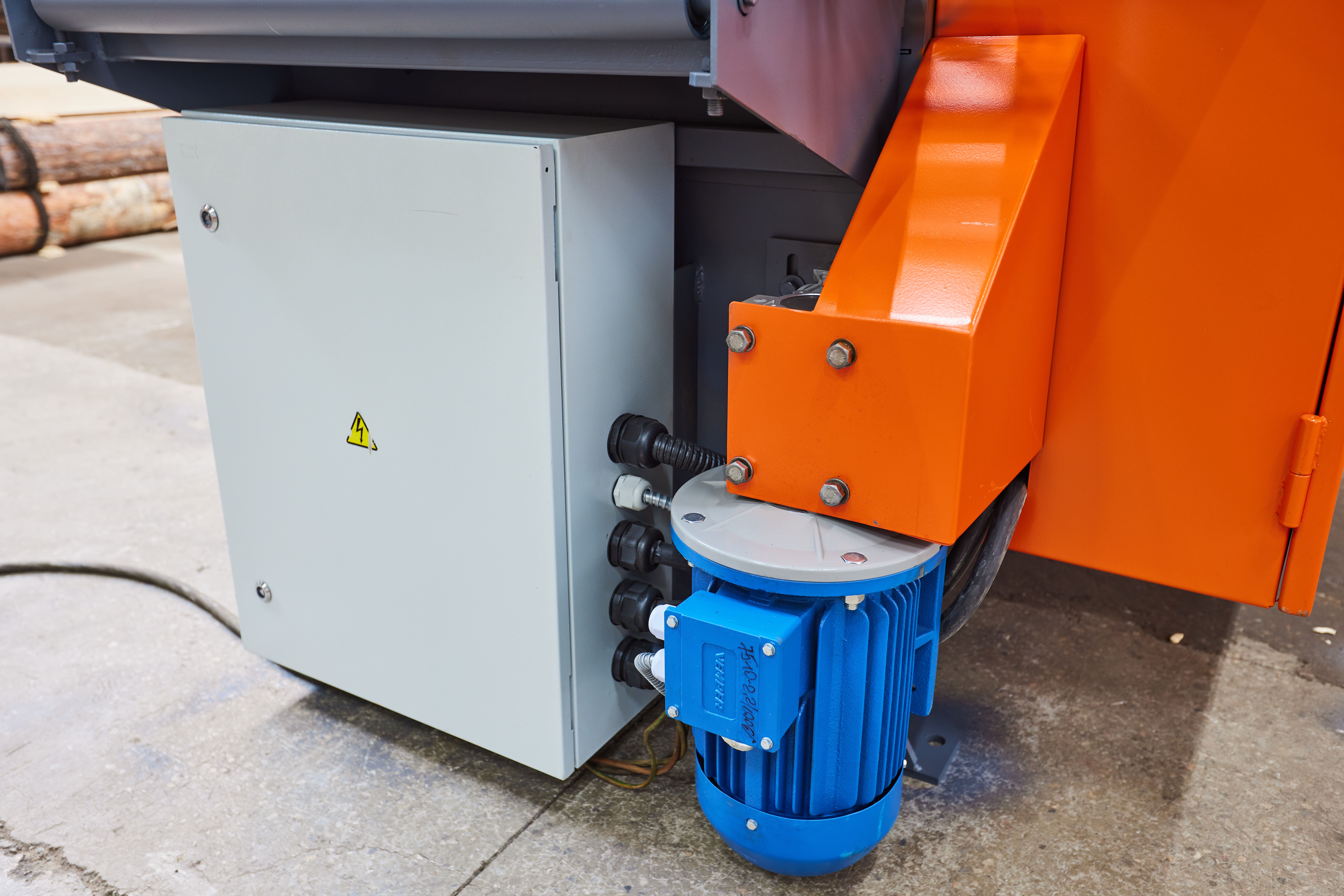

Мощность электродвигателя узла подачи (продольного перемещения заготовки)

2,2 кВт

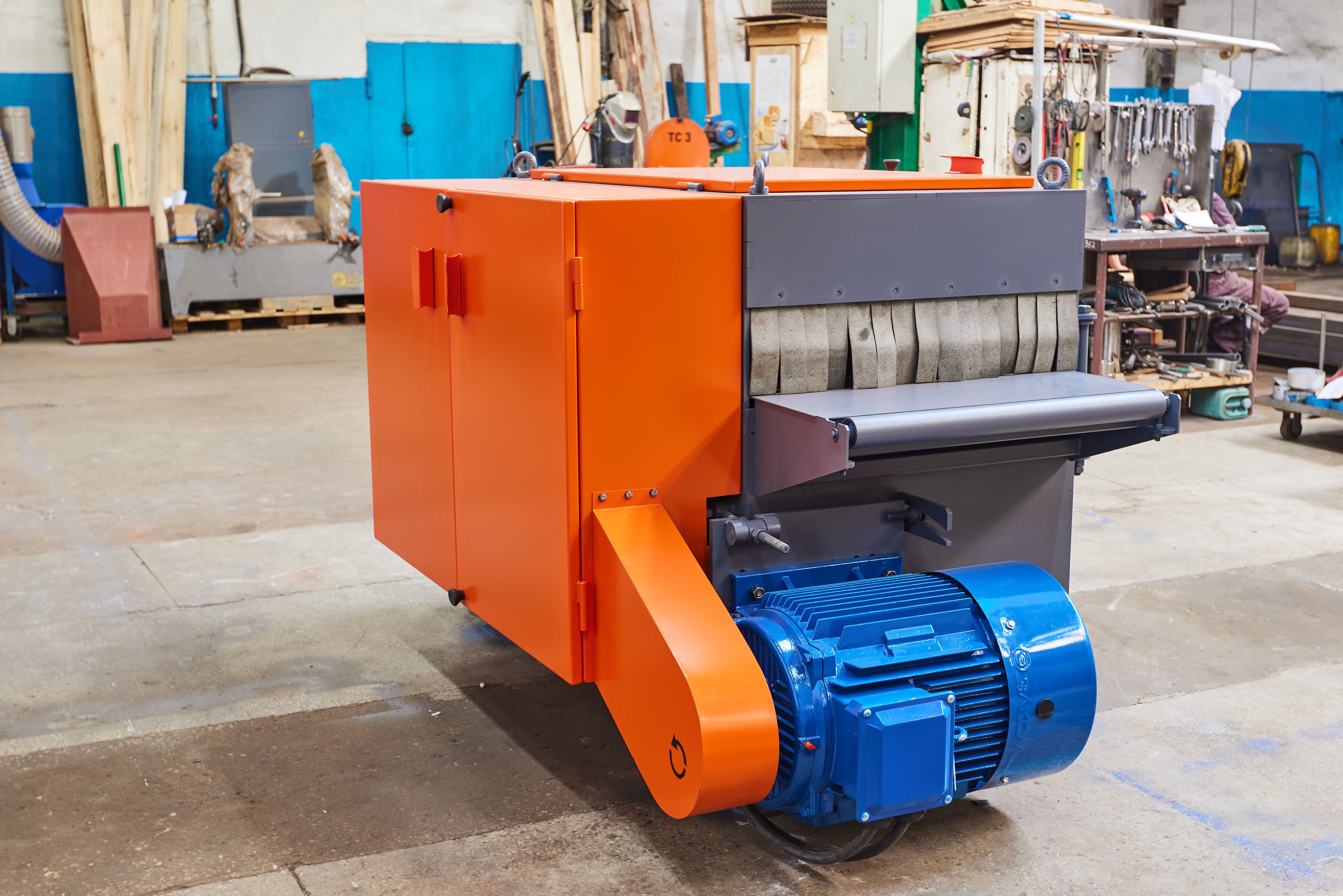

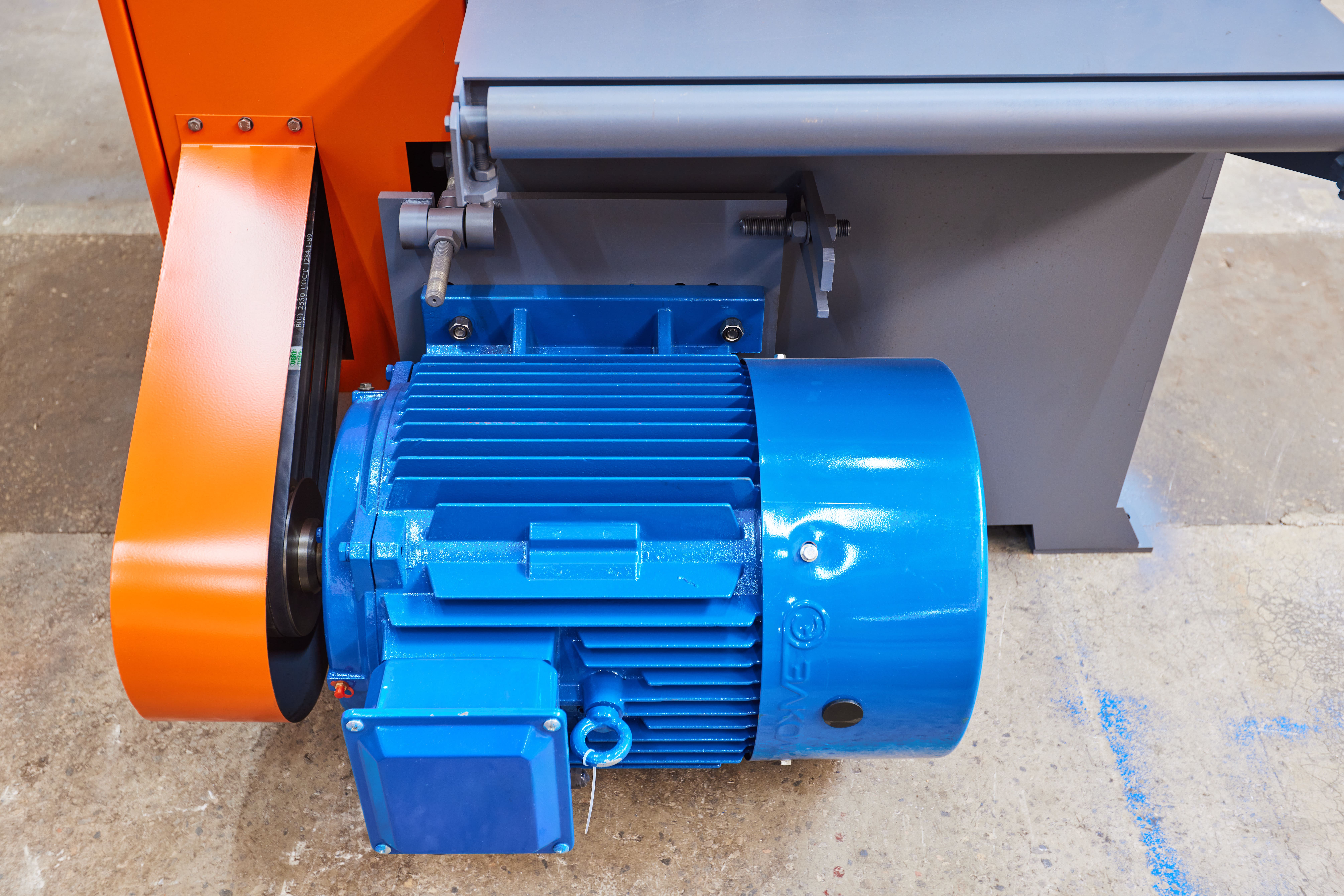

Мощность главного эл. двигателя

37, 45, 55 кВт

Габаритные размеры

Длина

2400 мм

Ширина

1700 мм

Высота

1300 мм

Масса

до 1535 кг



 Преимущества многопильного станка «ТРИУМФ» Б700

Преимущество

Выгода

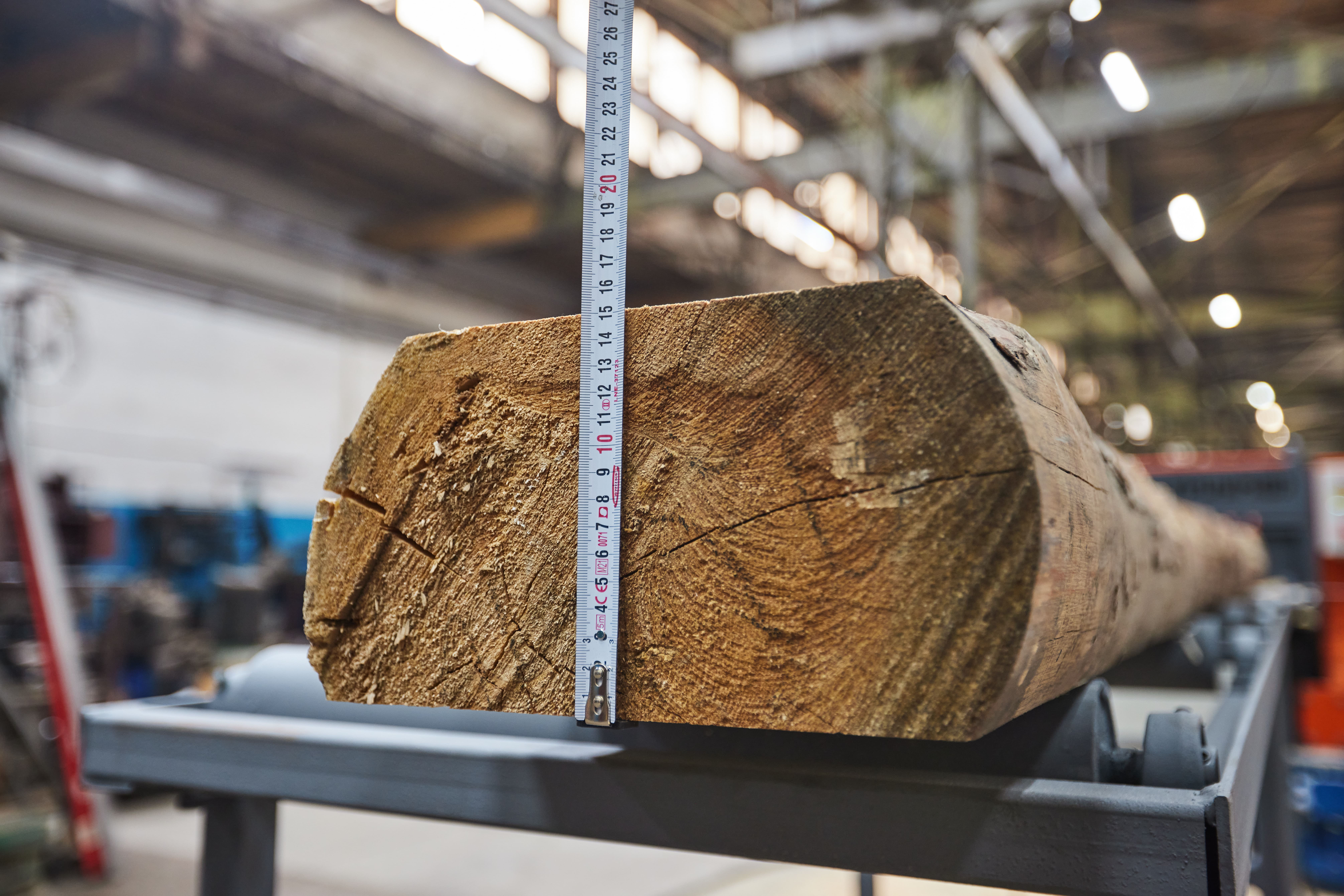

Высота заготовки до 160 мм

позволяет производить широкий ассортимент продукции

Расстояние между крайними пилами 700 мм

увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комелем

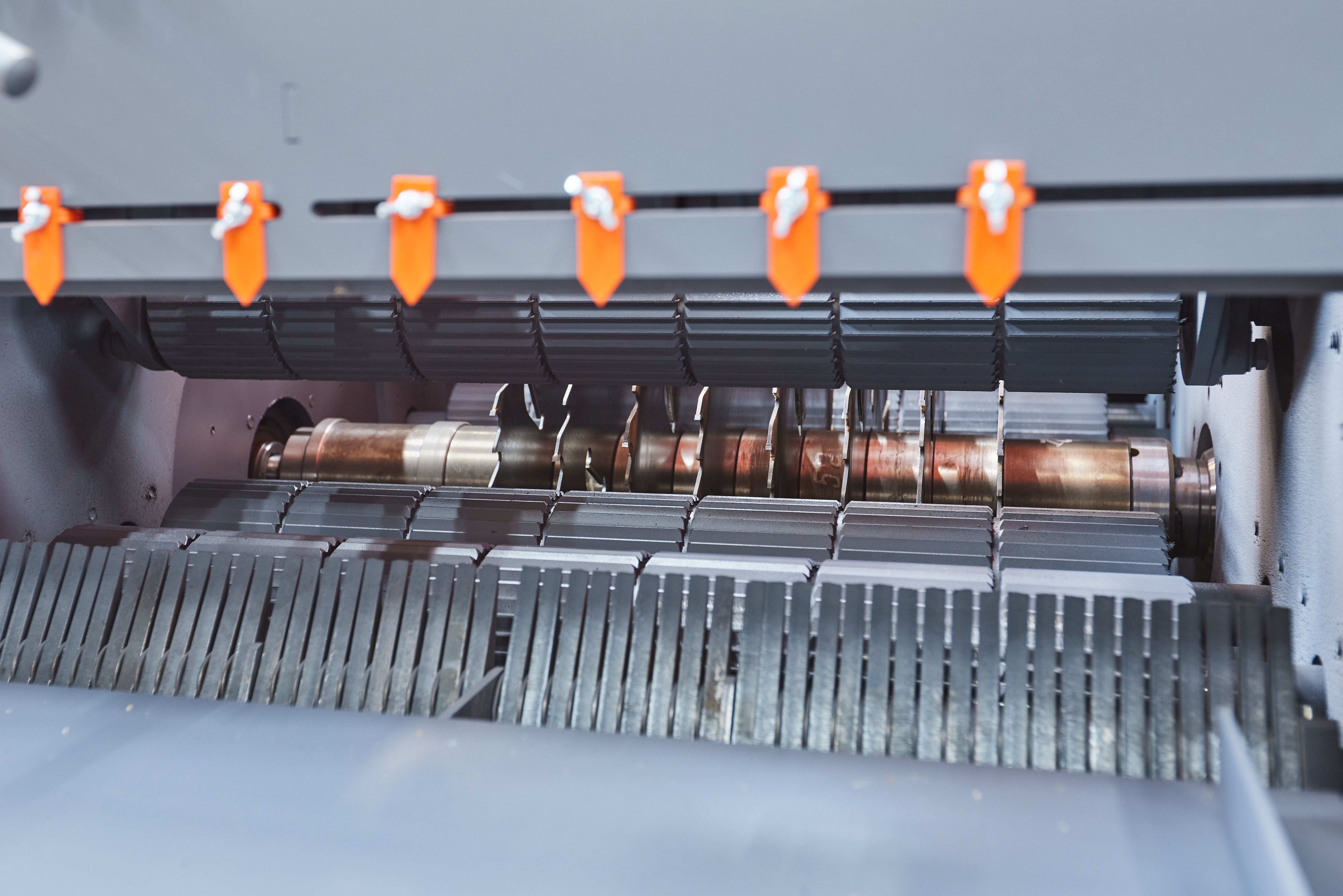

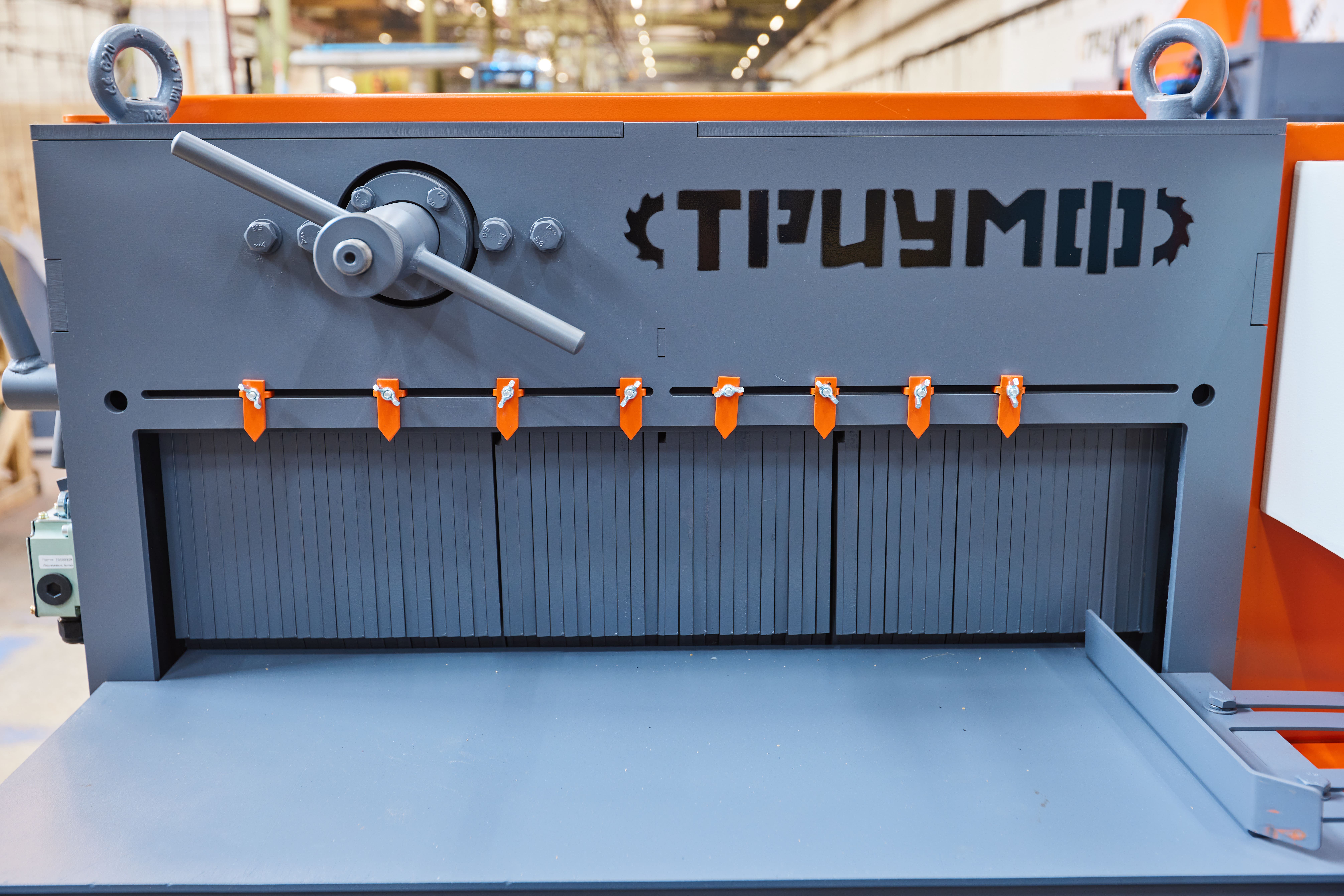

Две когтевые защиты (верхняя и нижняя)

обеспечивает дополнительную безопасность оператора при работе станка.

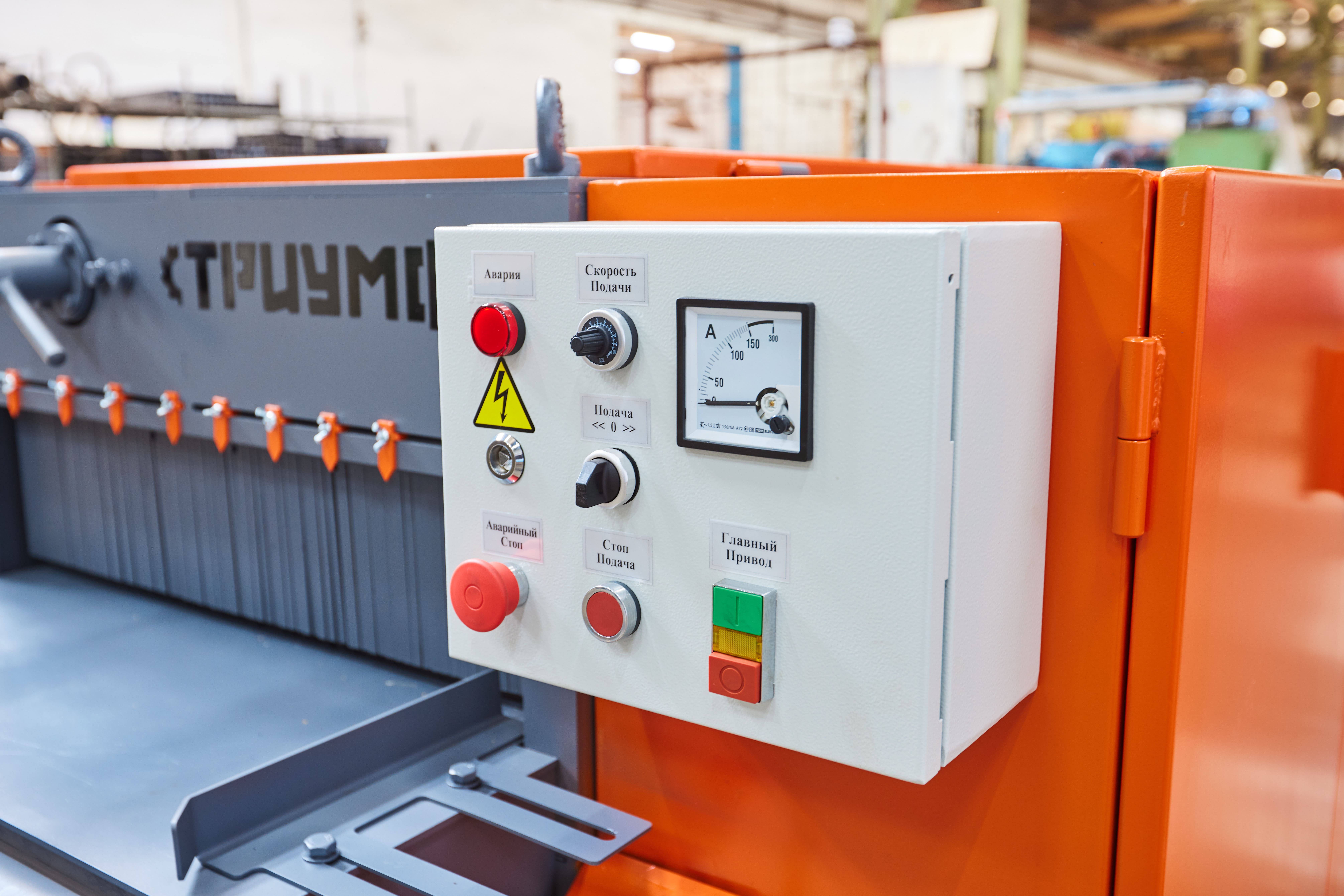

Наличие амперметра

позволяет отслеживать уровень нагрузки и предотвращать возможную критическую ситуацию

Плавная регулировка хода

позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность станка

Ступенчатое переключение тока при запуске

защита от перегрузки сети

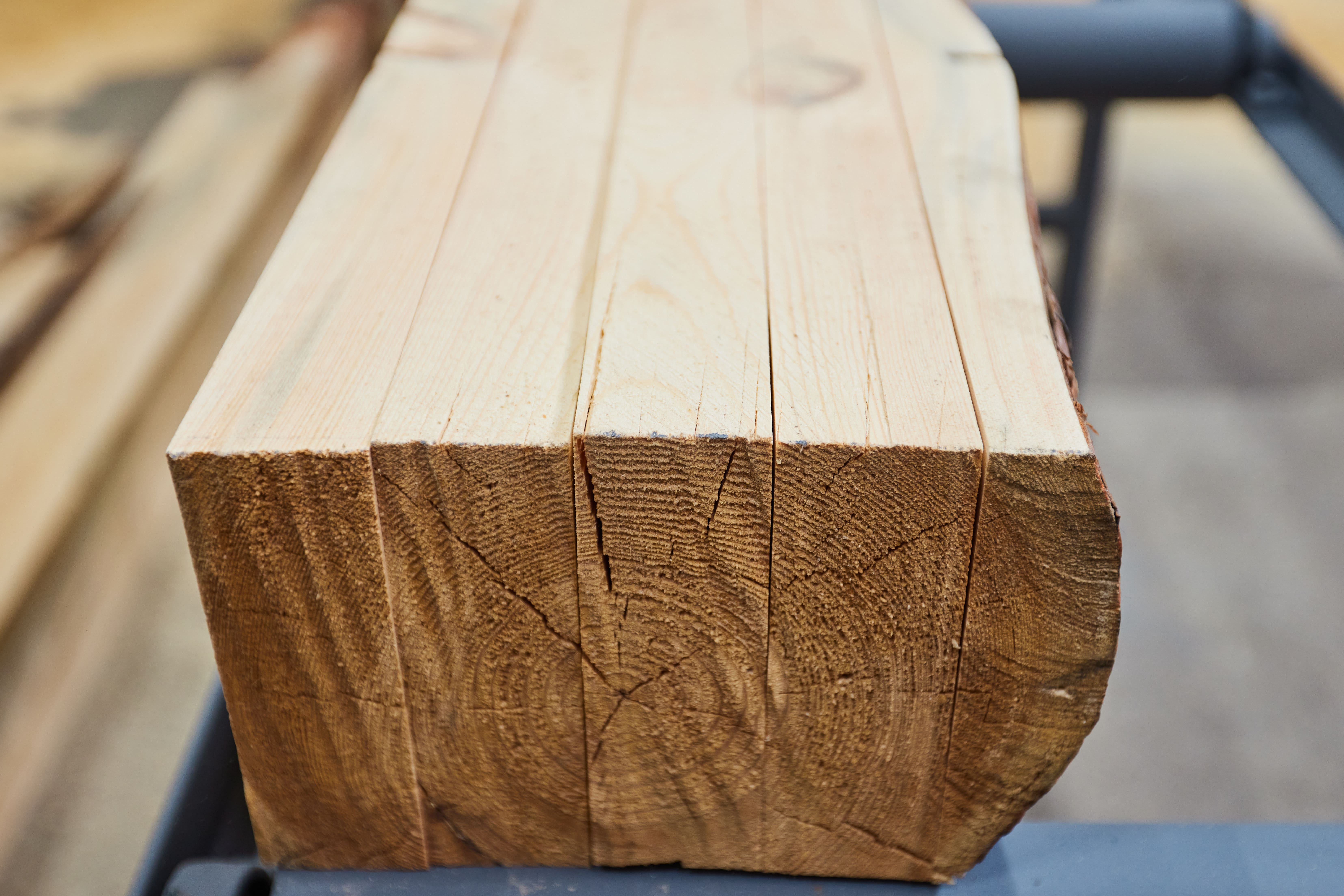

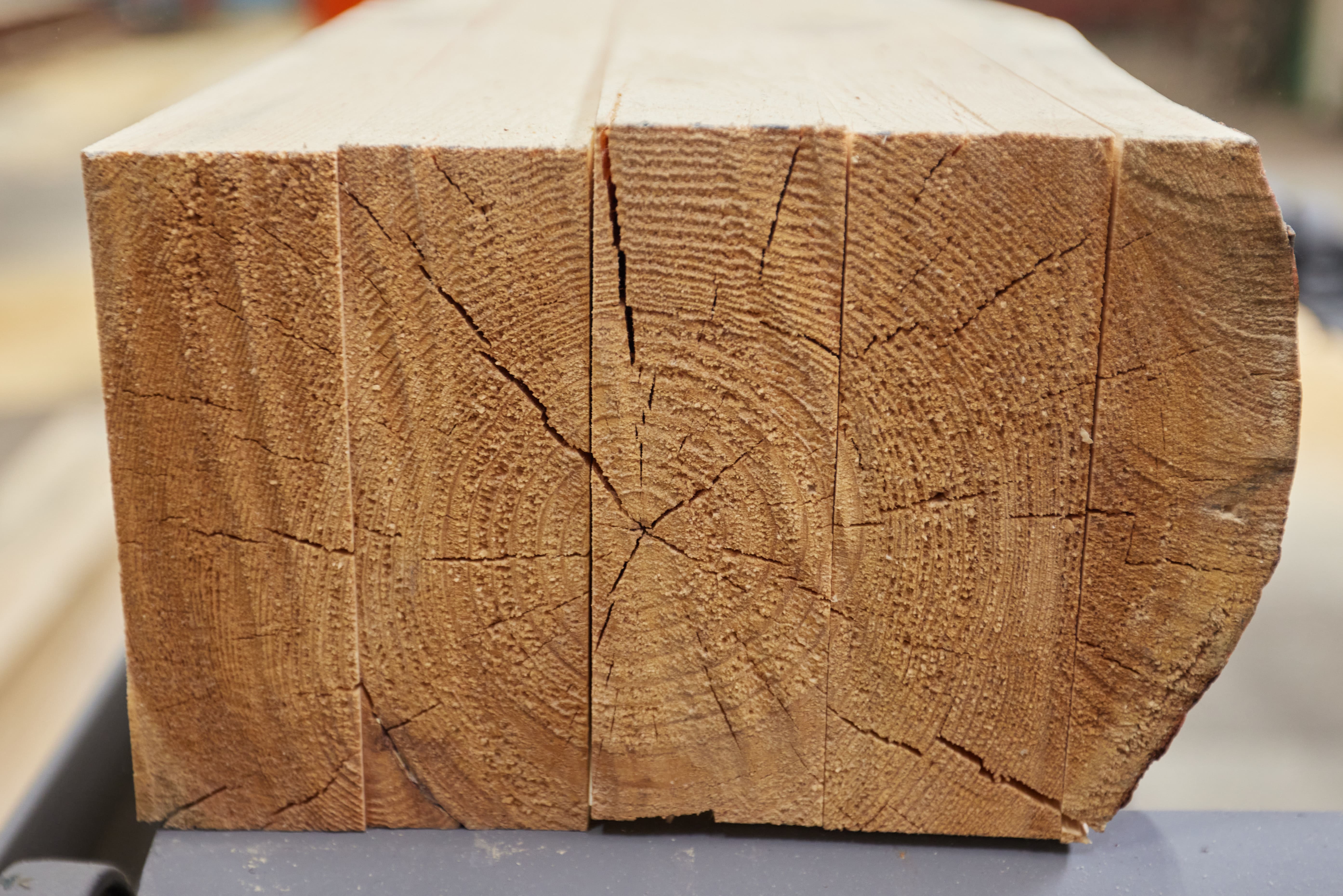

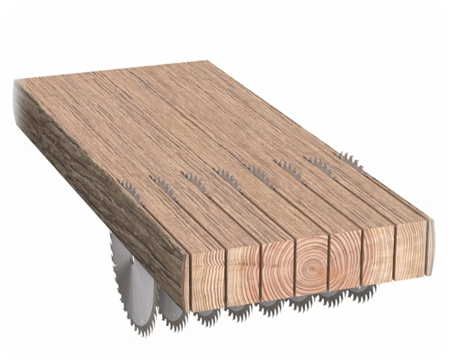

Схема пиления


В комплект поставки входит:

- пильный блок в сборе с двигателем 45/55 кВт,  без проставок и пил

- плавная регулировка хода (преобразователь частоты)

- паспорт станка и инструкция по его эксплуатации

- ступенчатое переключение тока при запуске, для снижения  пиковой нагрузки на сеть
