Многопильный двухвальный станок «ТРИУМФ» М2-700

Получить коммерческое предложение
Получить дополнительную скидку

Многопильный двухвальный станок «ТРИУМФ» М2-700 используется для распиловки двухкантного бруса (лафета) высотой до 210 мм.

Станок стационарного типа. Прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (разлучками). Станок имеет тройную когтевую завесу с верхними и нижними когтевыми шторками.

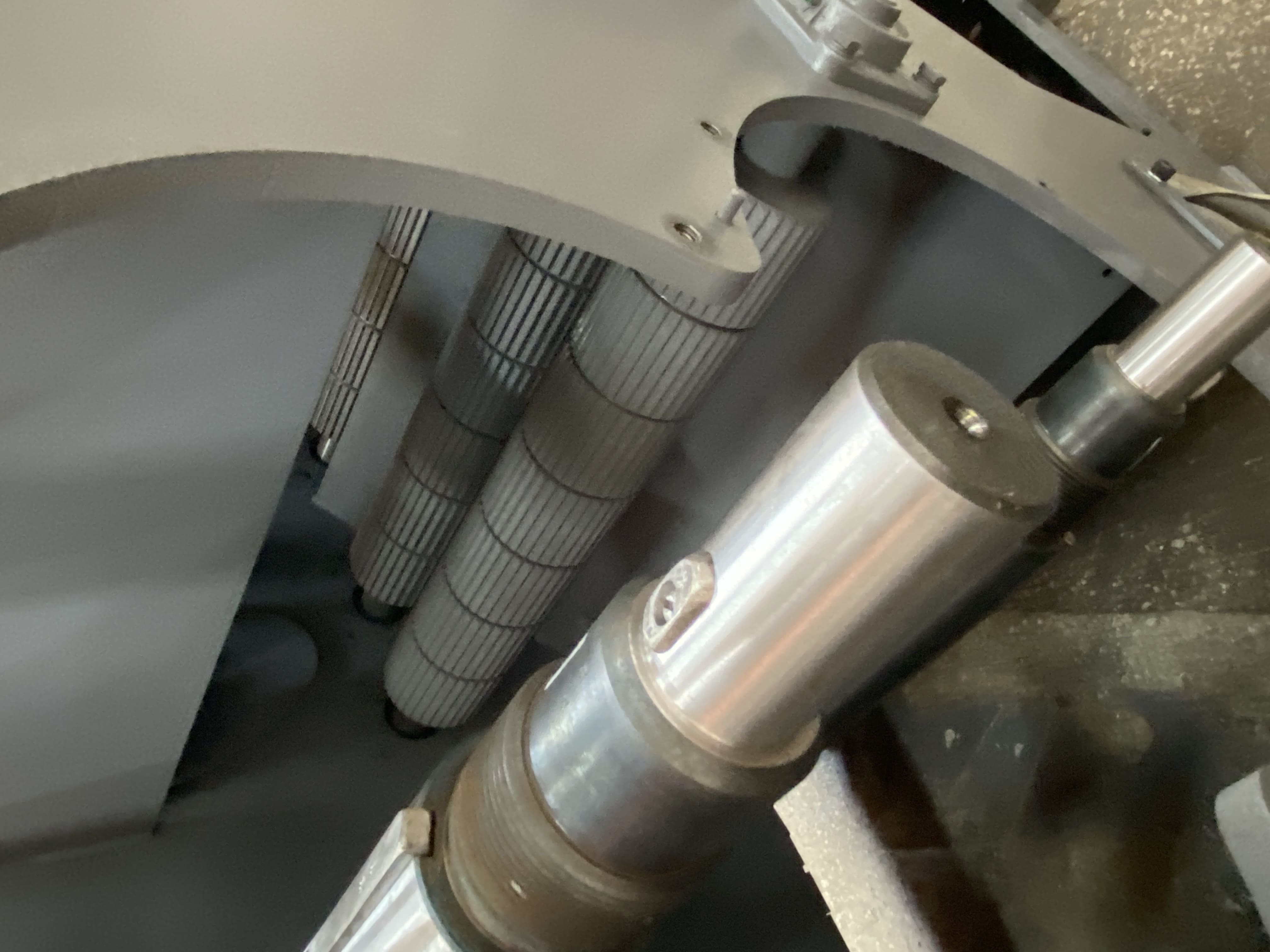

Перемещение лафета осуществляется роликовым транспортером (рябухами).

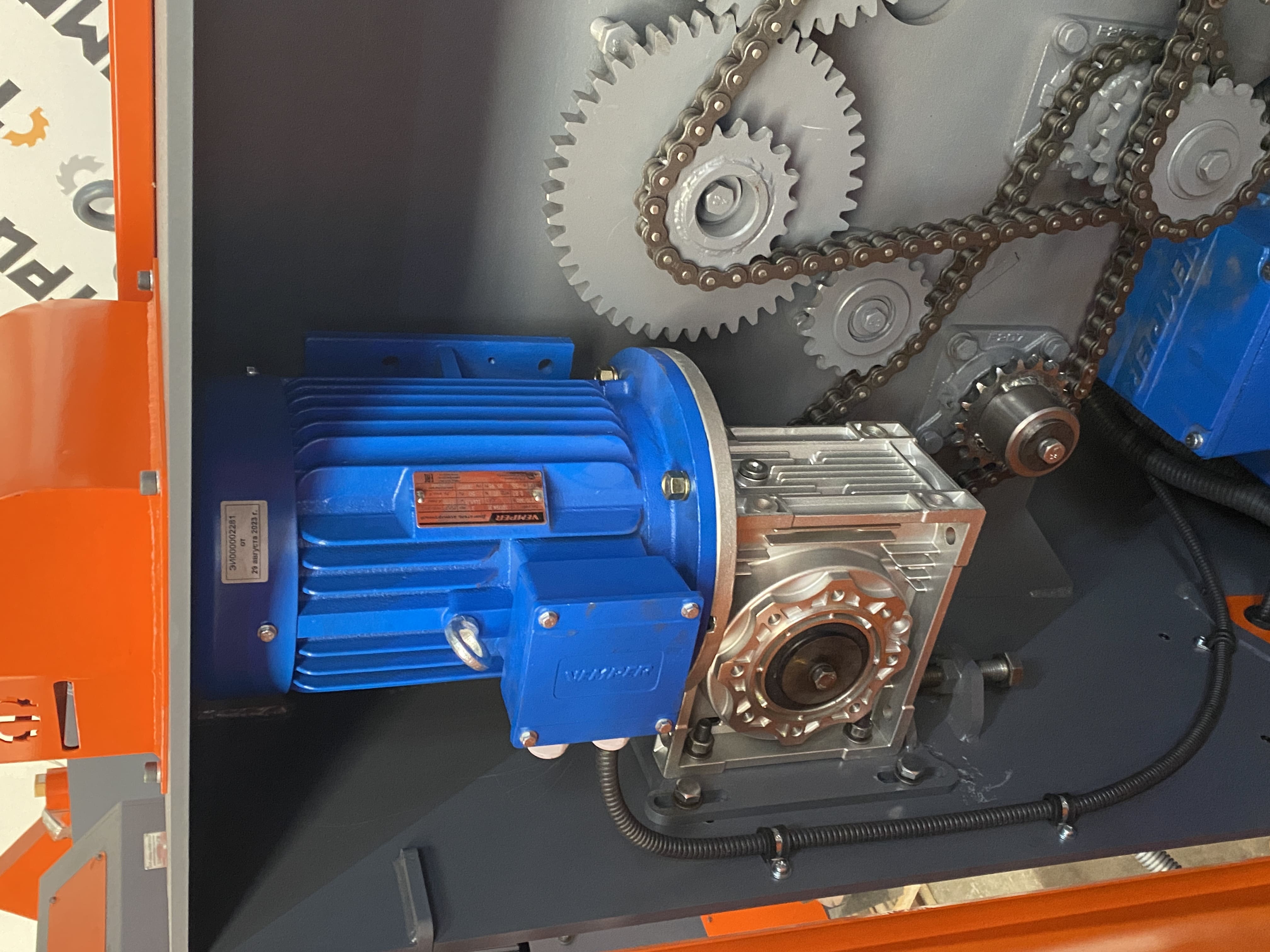

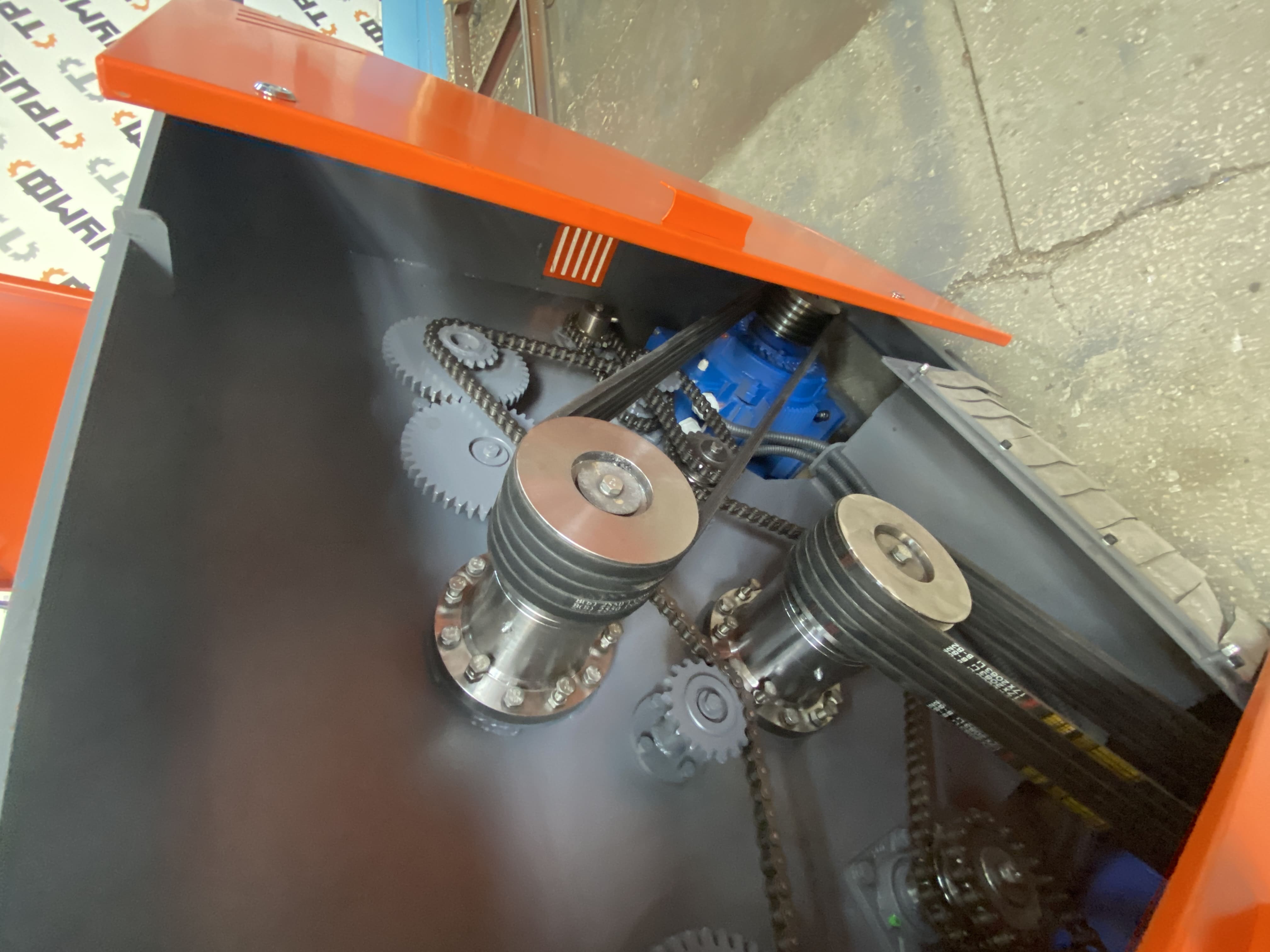

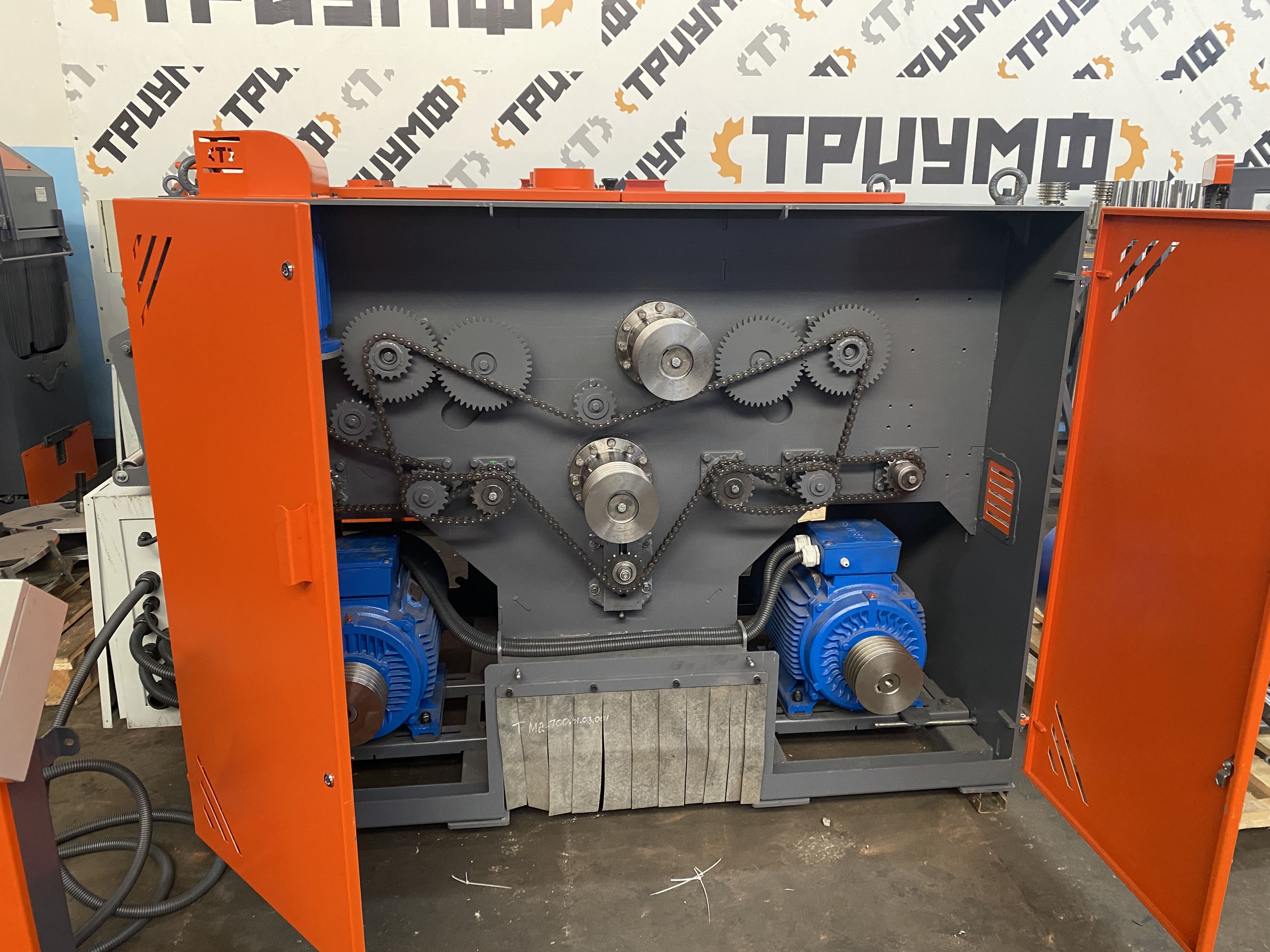

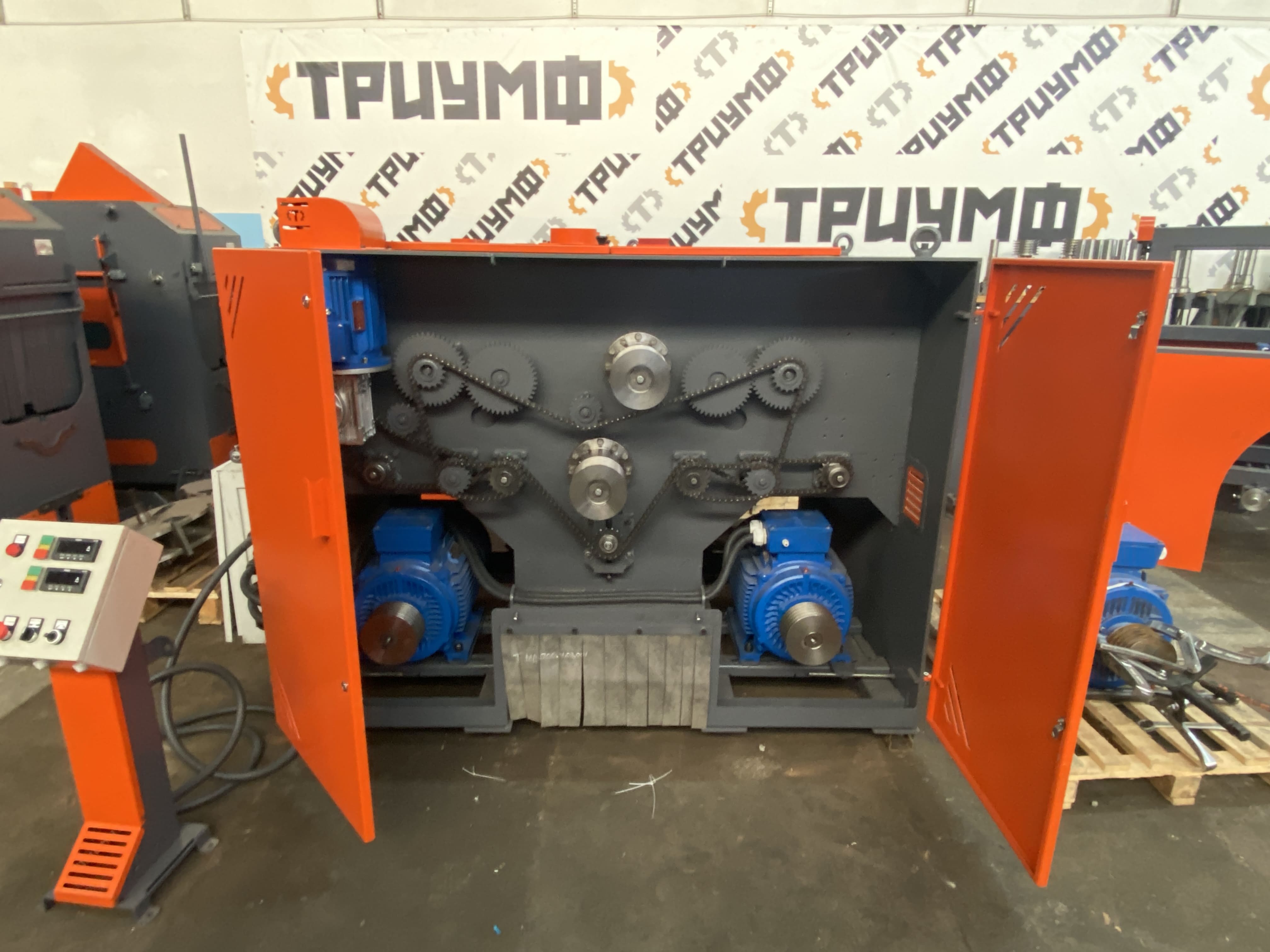

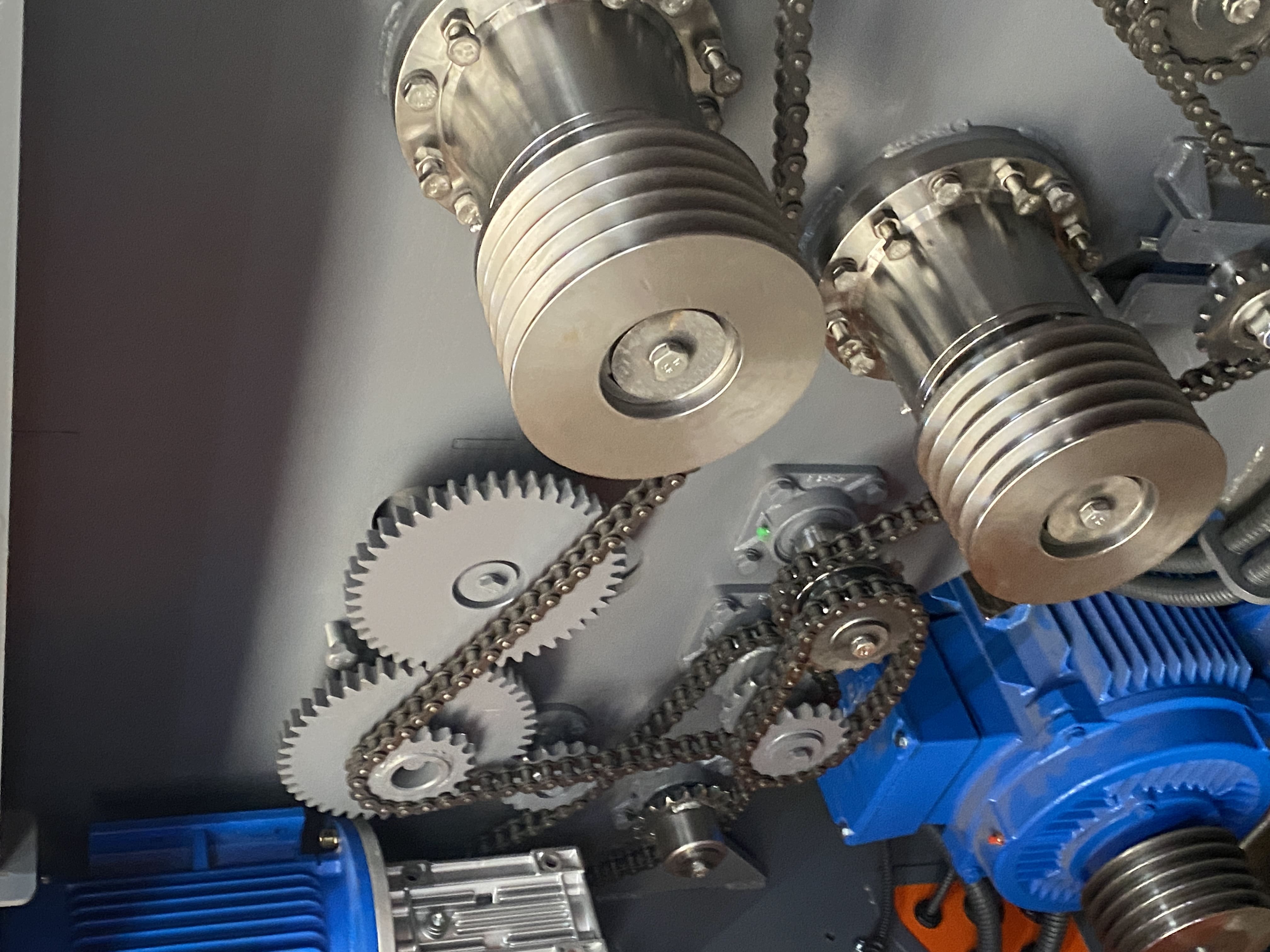

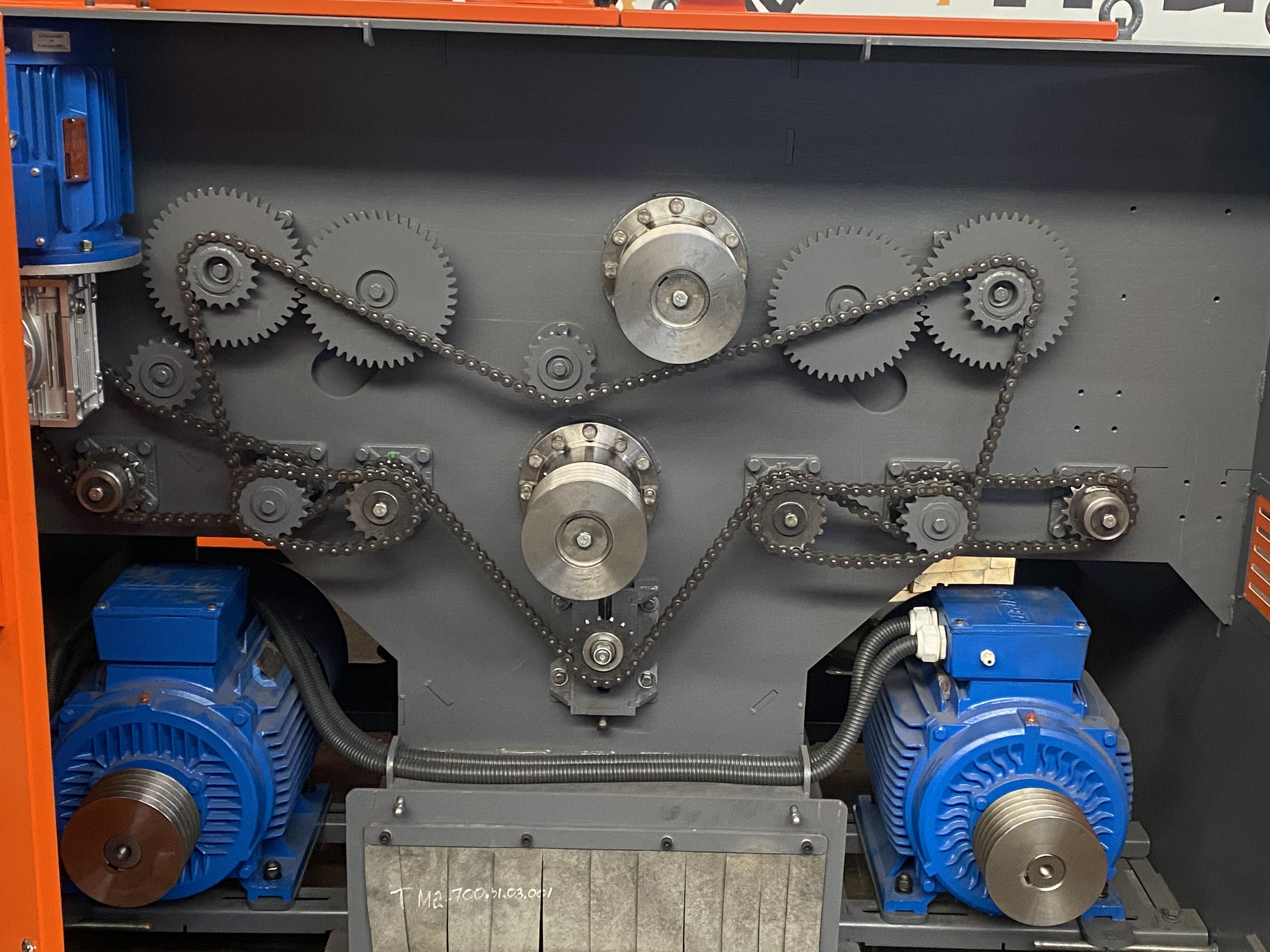

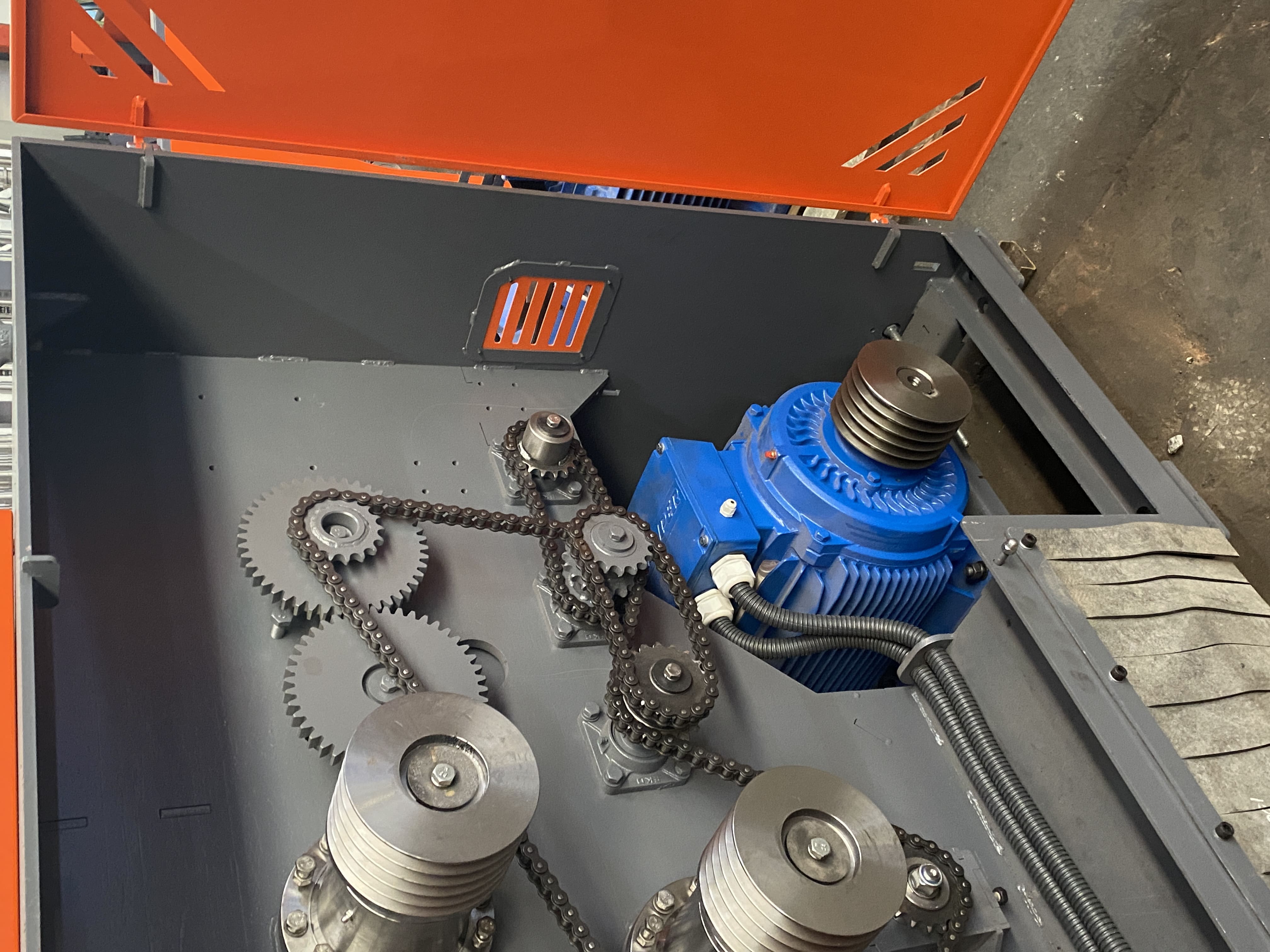

Привод пильных дисков осуществляется от 2х электродвигателей.

Для распиловки используются дисковые пилы диаметром 350 мм (возможна установка пил до 450 мм, при пилении только нижним валом) с посадкой 75 мм (с двумя шпоночными пазами).



Технические характеристики

Параметры

Значения

Максимальная высота пропила

210 мм

Максимальное расстояние между крайними пилами

700 мм

Просвет станка

800 мм

Минимальная длина обрабатываемого материала

1200 мм

Диаметр устанавливаемых пил

350, 400, 450 мм

Диаметр пильного вала

75 мм

Пиление одним нижним валом

Высота пропила

160 мм

Диаметр пил

450 мм

Рекомендованная мощность двигателя нижнего вала при пилении 10 пилами

55 кВт





Количество пильных валов

2 шт

Максимальное количество пил на пильном валу

10 шт

Скорость пиления (плавная регулировка)

0-18,5 м/мин

Частота вращения пильного вала

3000 об/мин

Мощность электродвигателя узла подачи (продольного перемещения заготовки)

3 кВт

Мощность главного эл. двигателя

30, 37, 45, 55 кВт

Габаритные размеры

Длина

2310 мм

Ширина

1410 мм

Высота

1570 мм

Масса

2900 кг



Преимущества многопильного двухвального станка

«ТРИУМФ» М2-700

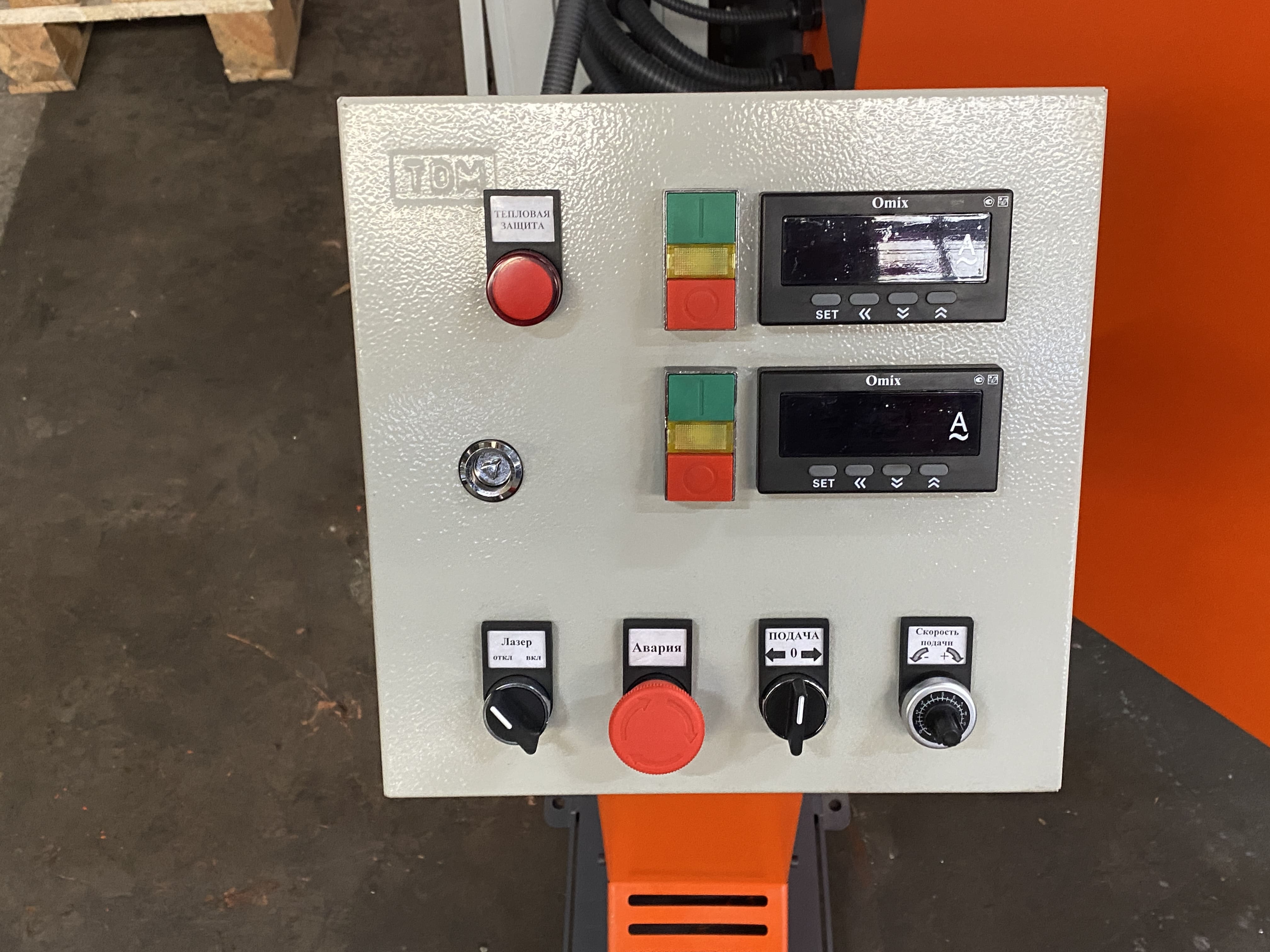

Удобное управление станком

наличие выносного пульта

Работа в режиме одновального станка

возможность использовать пилы диаметром 450 мм получая пропил до 160 мм

Расстояние между крайними пилами 700 мм

увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комлем

Облегчена регулировка высоты лафета

возможна опция электромеханической регулировки рябух

Плавная регулировка хода

позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность станка

Три когтевые защиты

обеспечивает дополнительную безопасность оператора при работе станка

Наличие амперметра

позволяет отслеживать уровень нагрузки и предотвращать возможную критическую ситуацию

Комфортное и доступное обслуживание станка

новая конфигурация кожухов механизмов

Установка транспортера для опилок на уровень пола и вывод его в обе стороны

без прокладывания траншей под станком

Автоматизация выхода готового пиломатериала

возможность дооснащения пристаночным оборудованием с зависимым приводом

Схема пиления


В комплект поставки входит:

- пильный блок в сборе

- плавная регулировка хода (преобразователь частоты)

- паспорт станка и инструкция по его эксплуатации

- ступенчатое переключение тока при запуске, для снижения пиковой нагрузки на сеть
