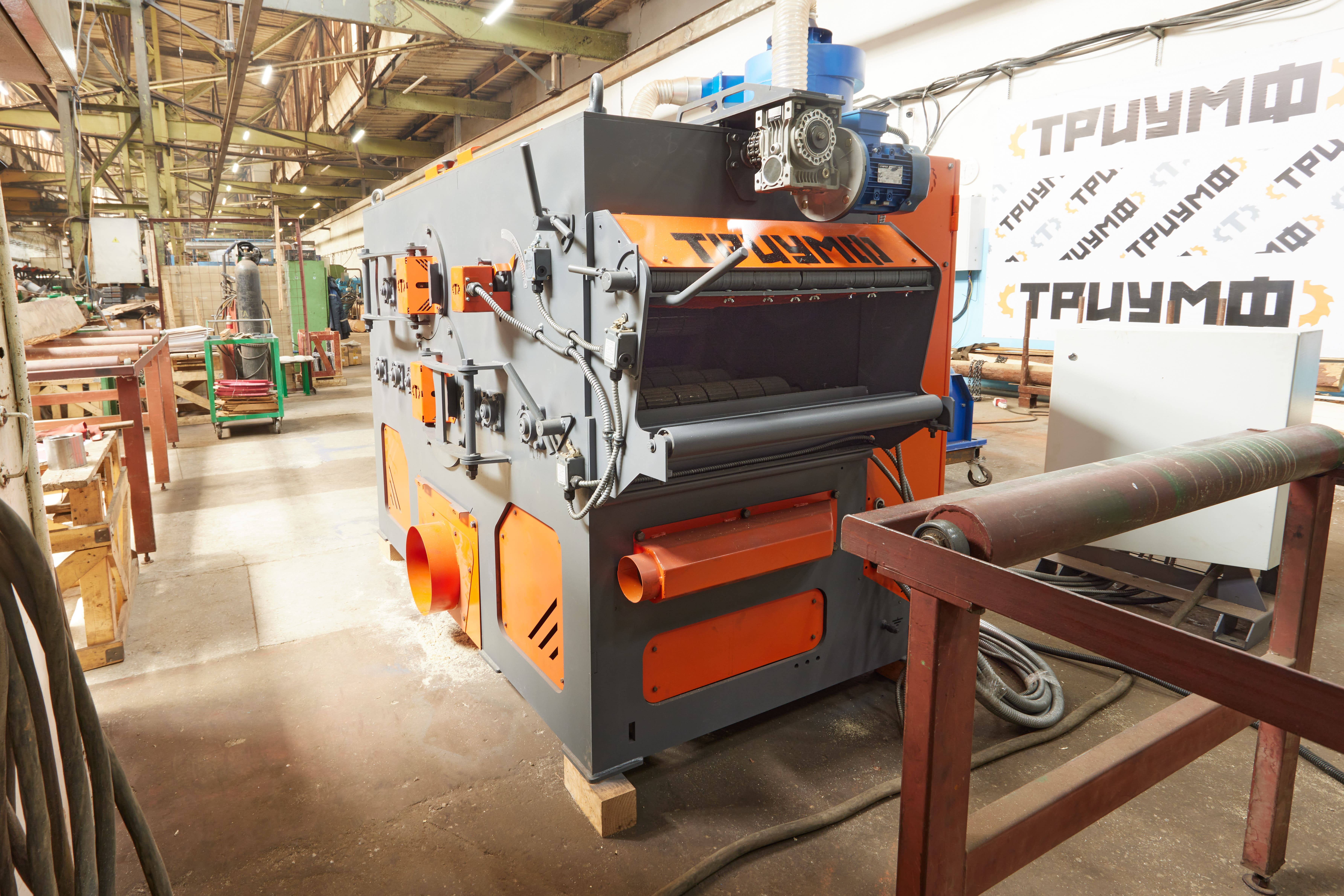

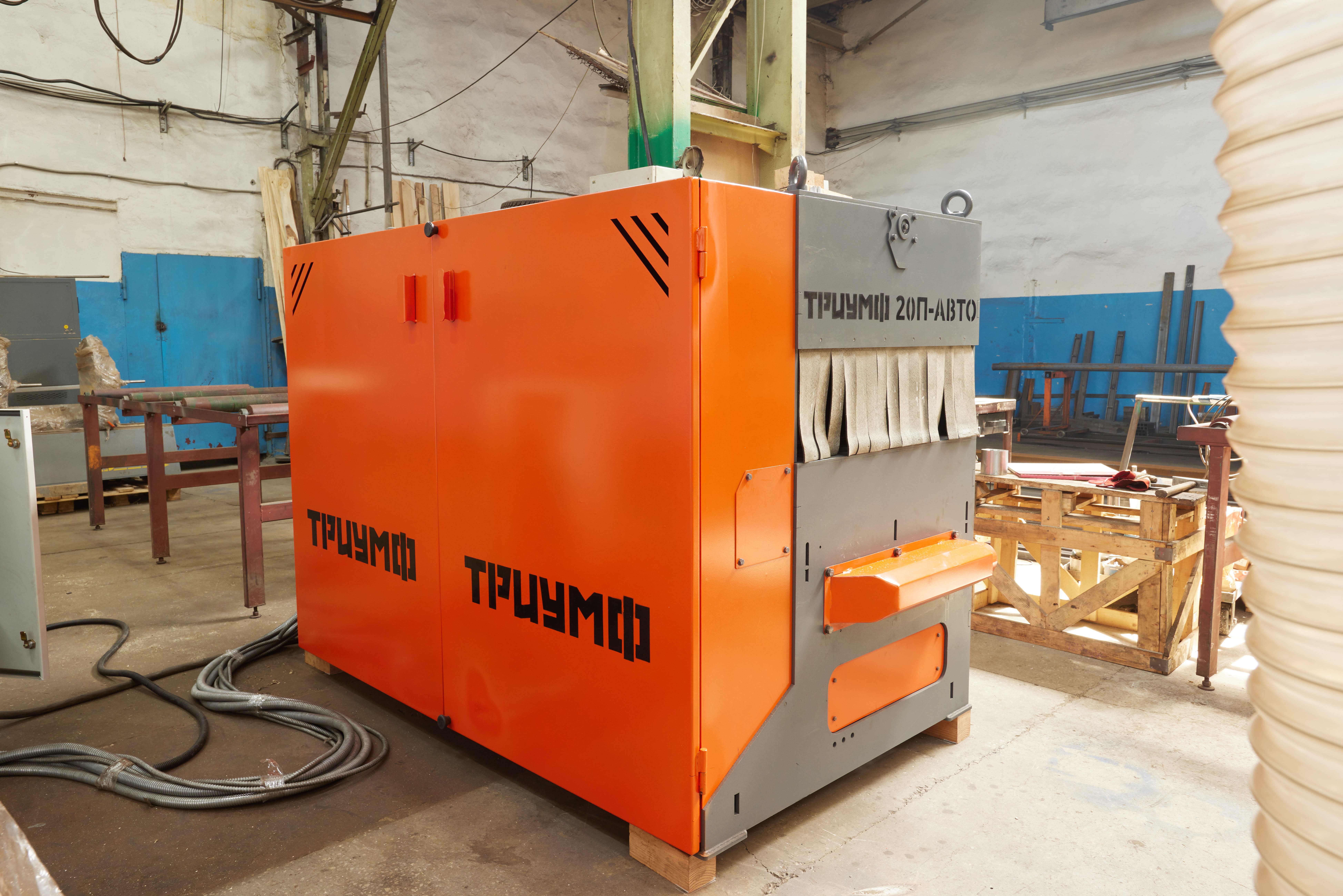

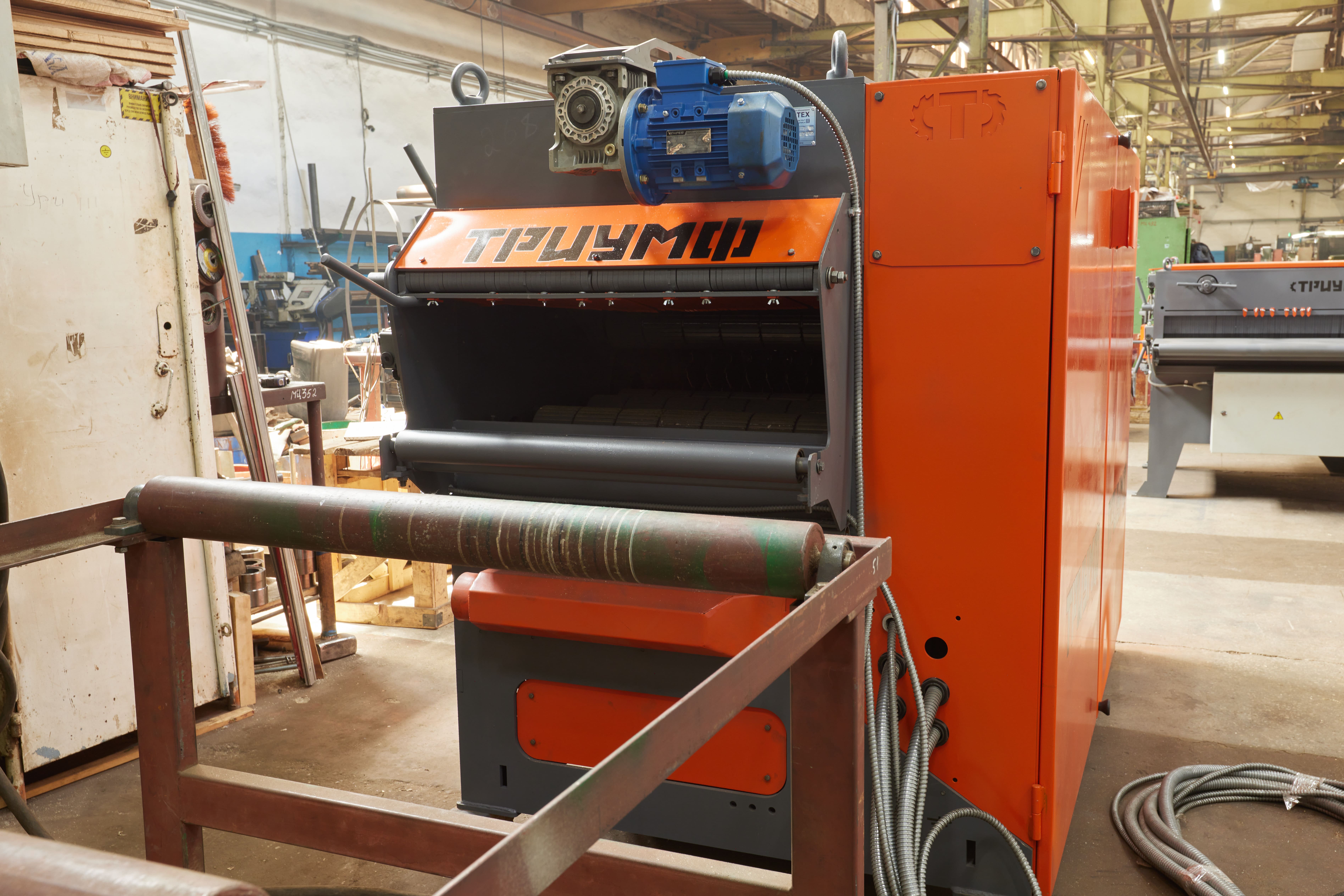

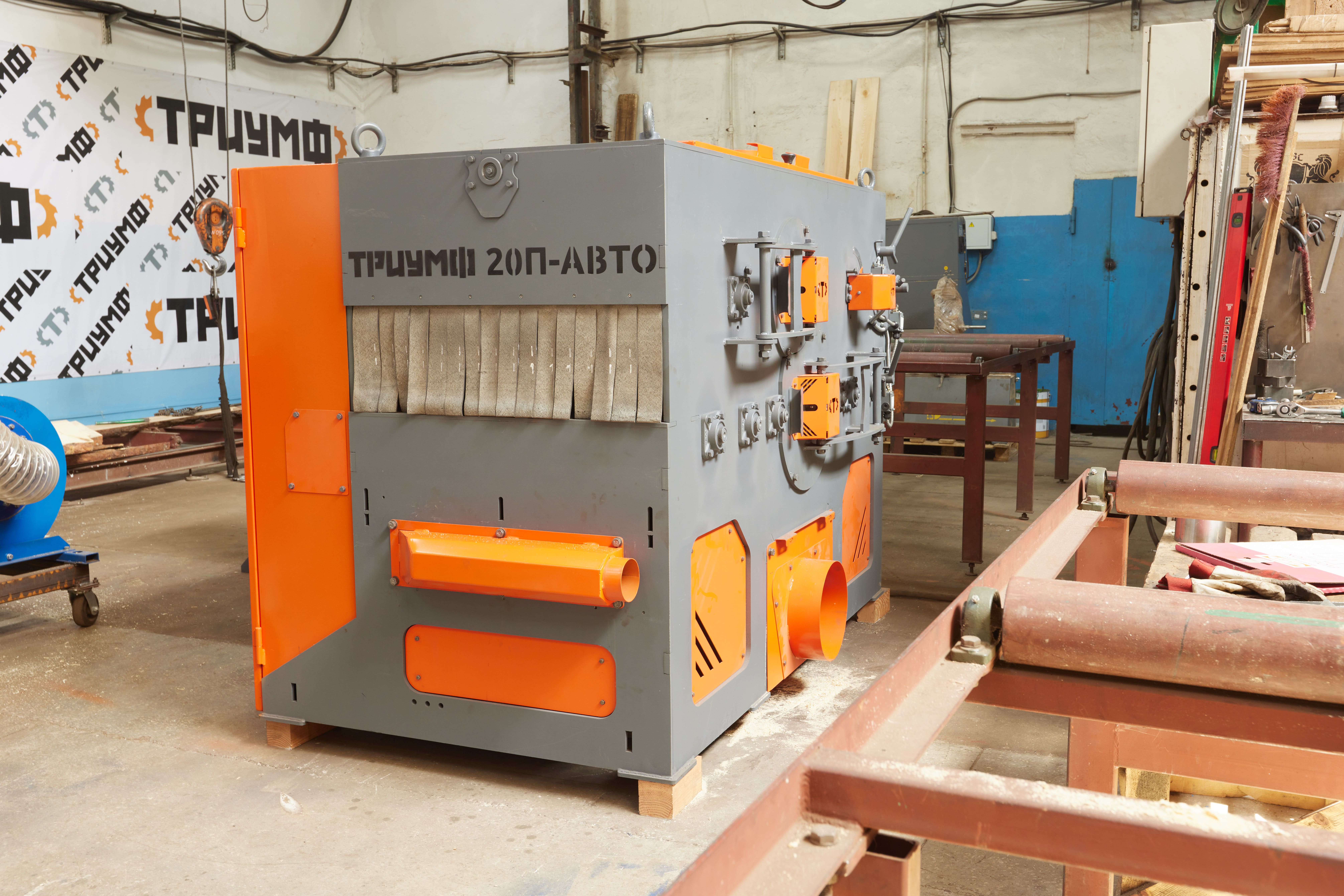

Многопильный двухвальный станок «ТРИУМФ» 20П-АВТО

Получить коммерческое предложение
Получить дополнительную скидку

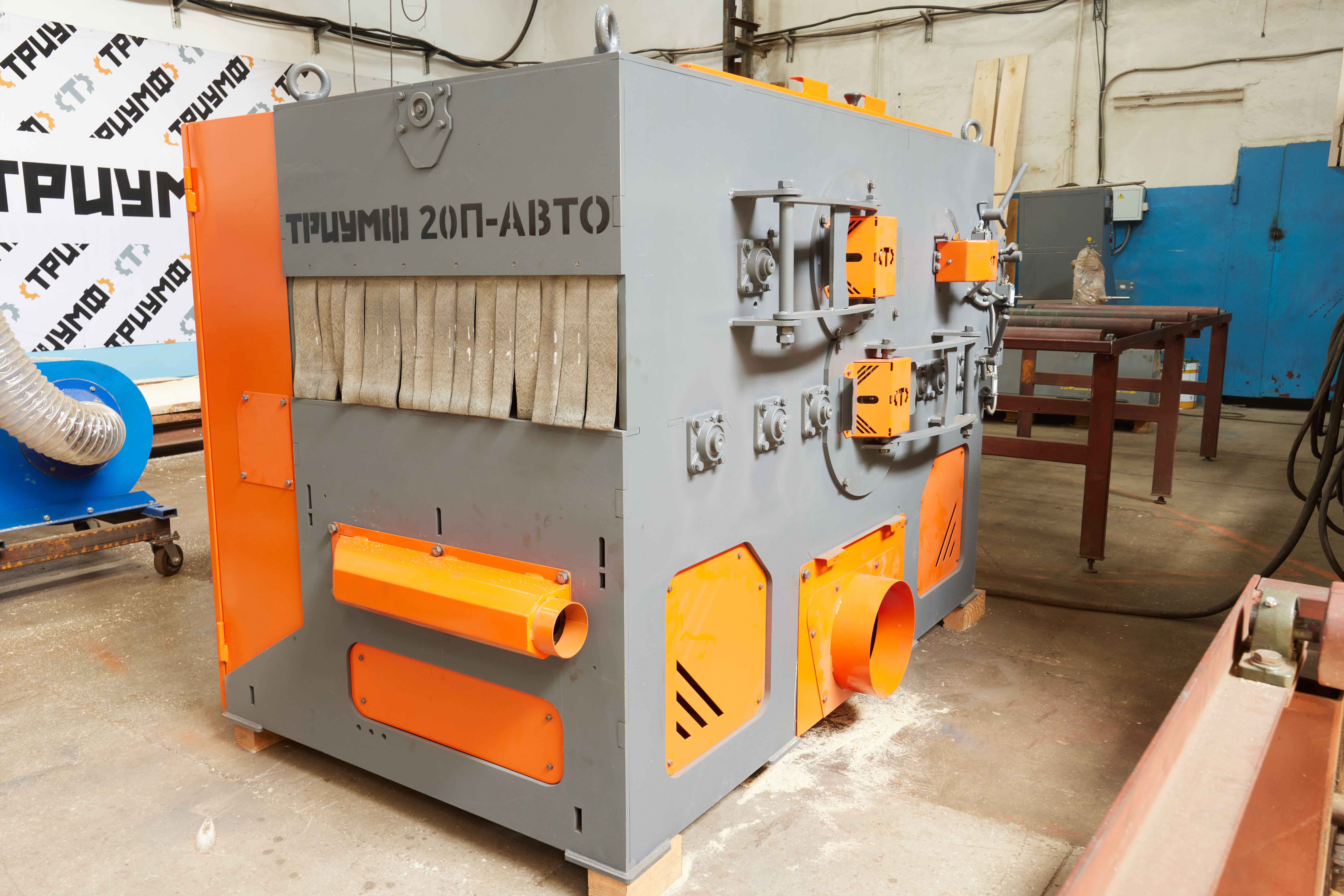

Многопильный двухвальный станок «ТРИУМФ» 20П-АВТО используется для распиловки двухкантного бруса (лафета) высотой до 210 мм.

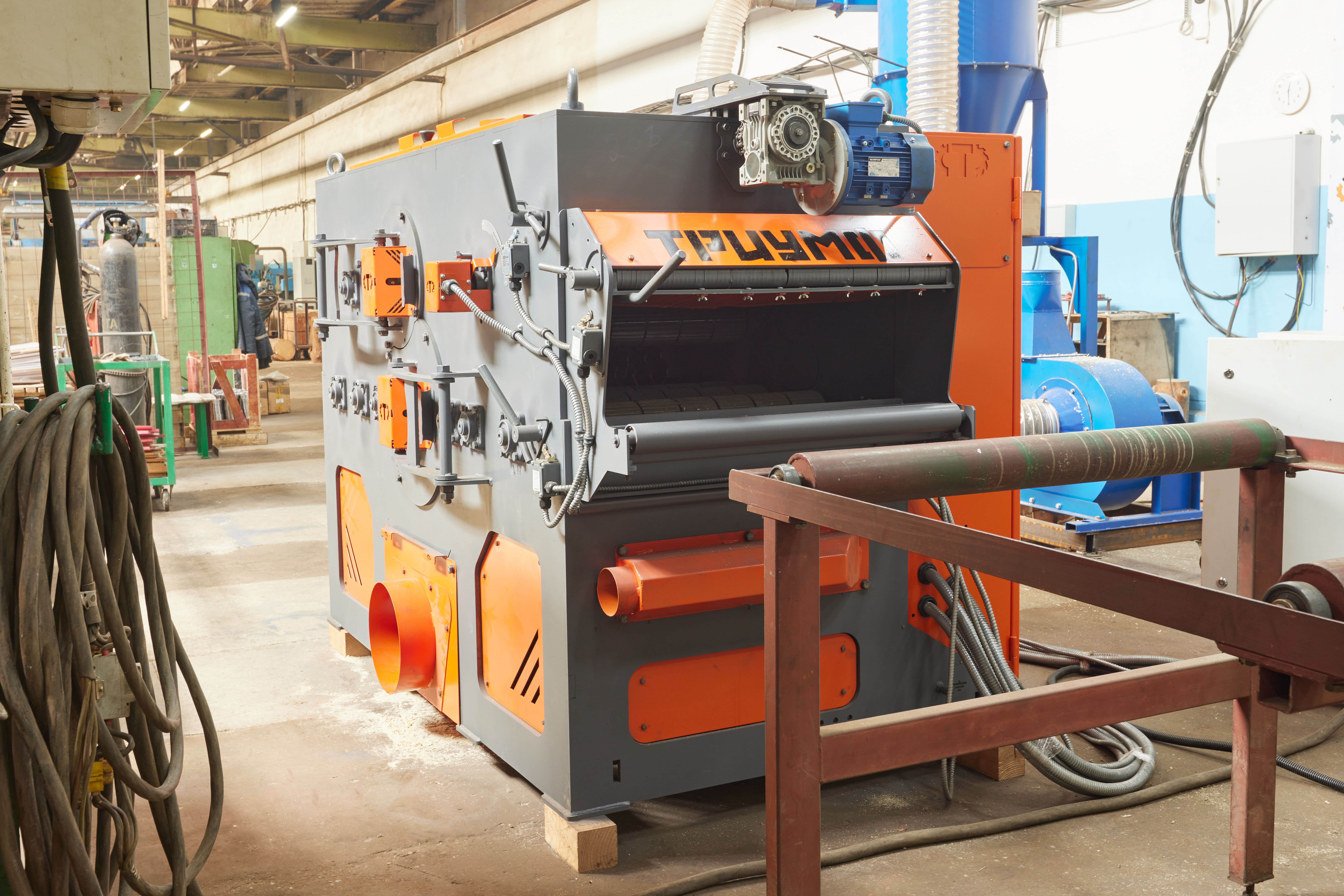

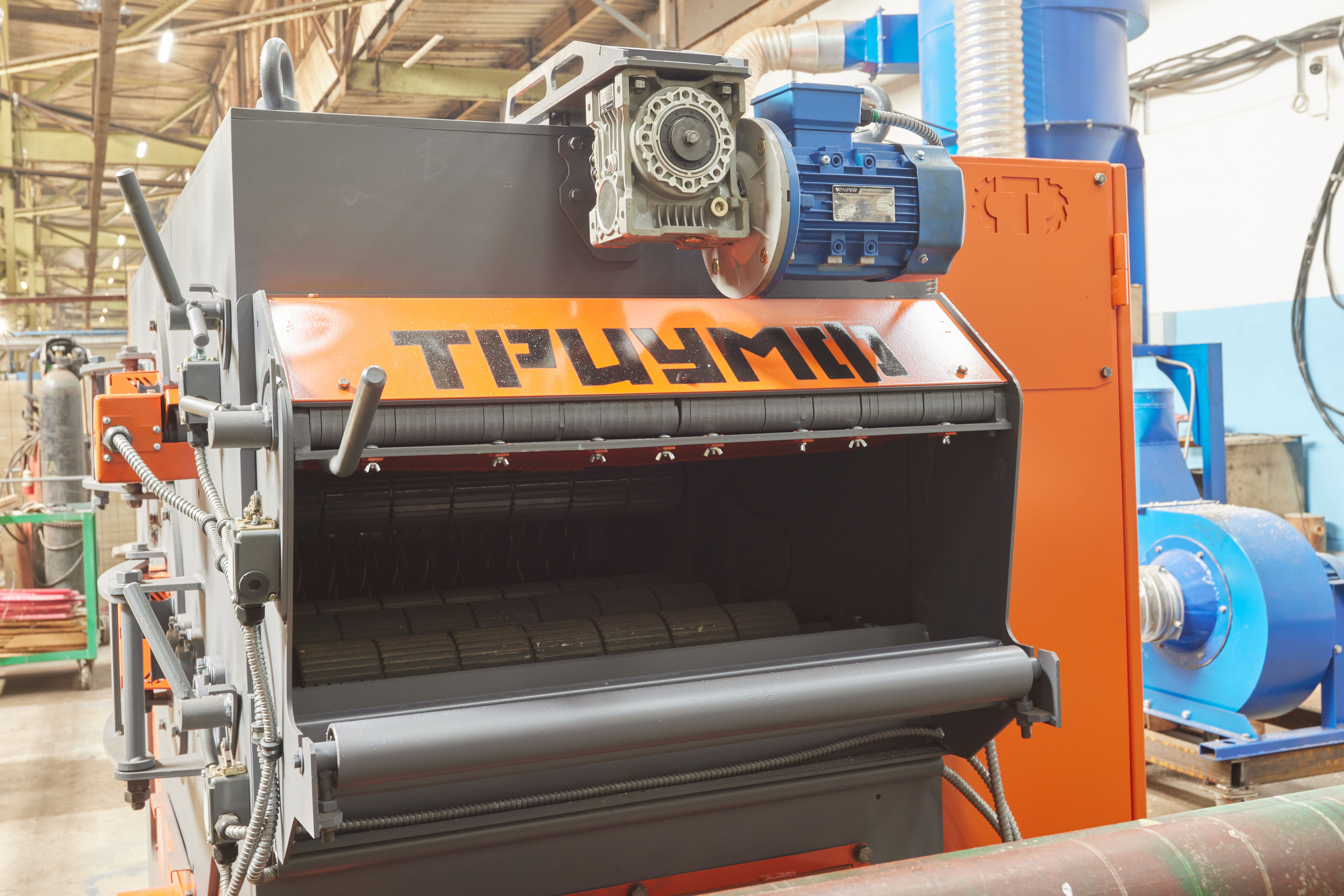

Станок стационарного типа. Простой и надёжный в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (разлучками). Станок имеет тройную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение лафета осуществляется роликовым транспортером (рябухами).

Для распиловки используются дисковые пилы диаметром 350 мм (возможна установка пил до 450 мм, при пилении только нижним валом) с посадкой 75 мм (с двумя шпоночными пазами).


Технические характеристики

Параметры Значения

Максимальная высота пропила

210 мм

Максимальное расстояние между крайними пилами

700 мм

Просвет станка

800 мм

Минимальная длина обрабатываемого материала

1200 мм

Диаметр устанавливаемых пил

350, 400, 450 мм

Диаметр пильного вала

75 мм

Пиление одним нижним валом

Высота пропила

160 мм

Диаметр пил

450 мм

Рекомендованная мощность двигателя нижнего вала при пилении 10 пилами

55 кВт

Количество пильных валов

2 шт

Максимальное количество пил на пильном валу

10 шт

Автоматическая регулировка скорости пиления

0-18,5 м/мин

Частота вращения пильного вала

3000 об/мин

Мощность электродвигателя узла подачи (продольного перемещения заготовки

3 кВт

Мощность  электродвигателя привода рег. Высоты,

1,1  кВт

Мощность главного эл. двигателя

30, 37, 45, 55 кВт

Габаритные размеры

Длина

2265 мм

Ширина

1410 мм

Высота

1562 мм

Масса

3110 кг


Преимущества многопильного двухвального станка «ТРИУМФ» 20П-АВТО

Преимущество

Выгода

Работа в режиме одновального станка

возможность использовать пилы диаметром 450 мм получая пропил до 160 мм

Расстояние между крайними пилами 700 мм

увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комлем

Увеличенный вес до 3110 кг

толщина стенок металла 16 мм, позволяет исключить наличие вибрации при пилении, что повышает качество пиломатериала

Размер лафета

установка размера лафета при помощи электронной линейки


Поднятие и опускание рябух


автоматическая система поднятия и опускания рябух

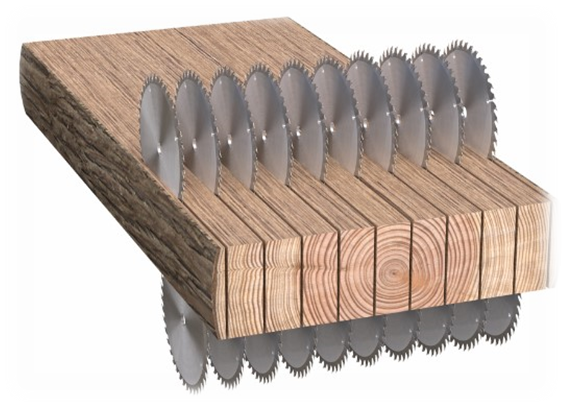

Схема пиления:


В комплект поставки входит:

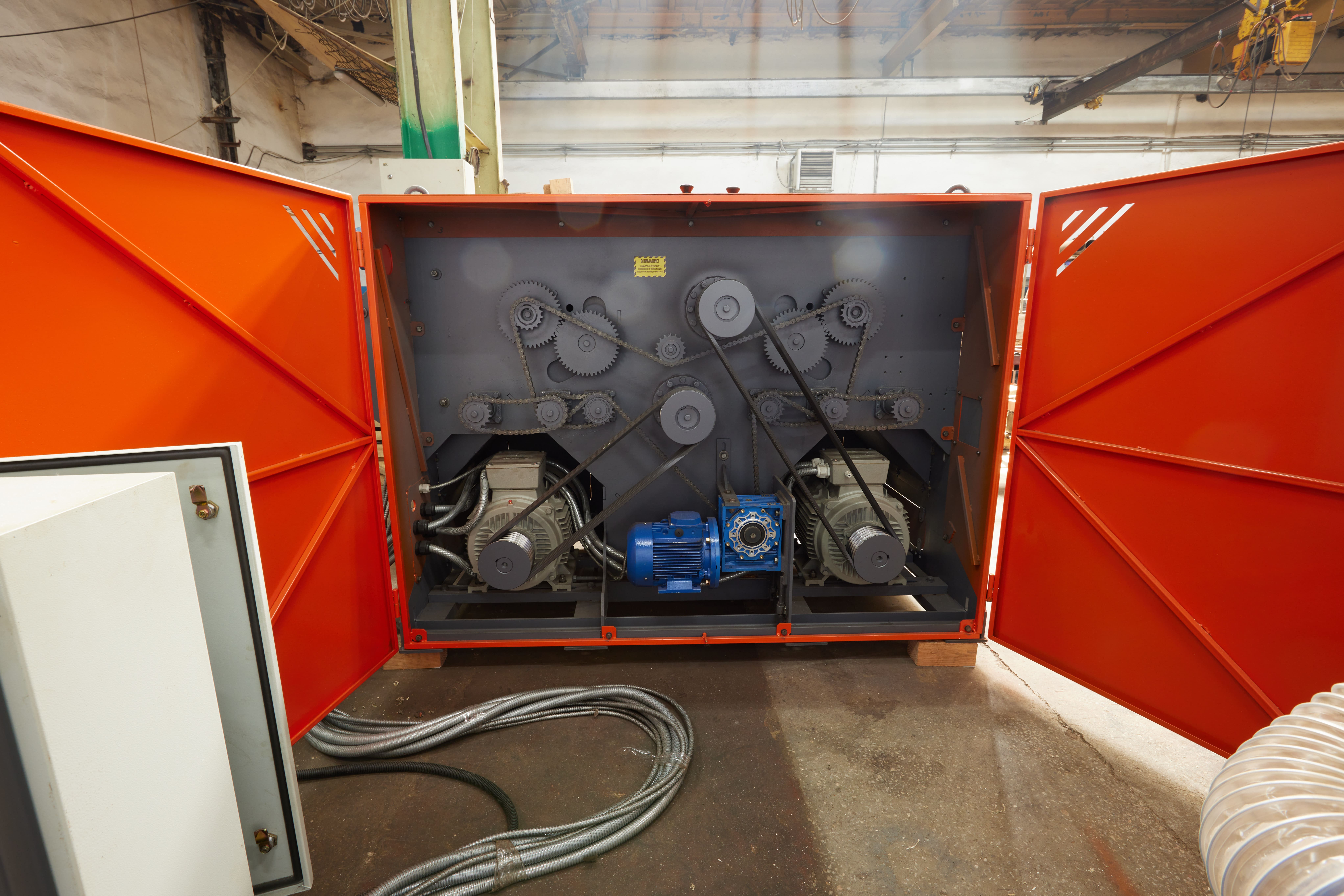

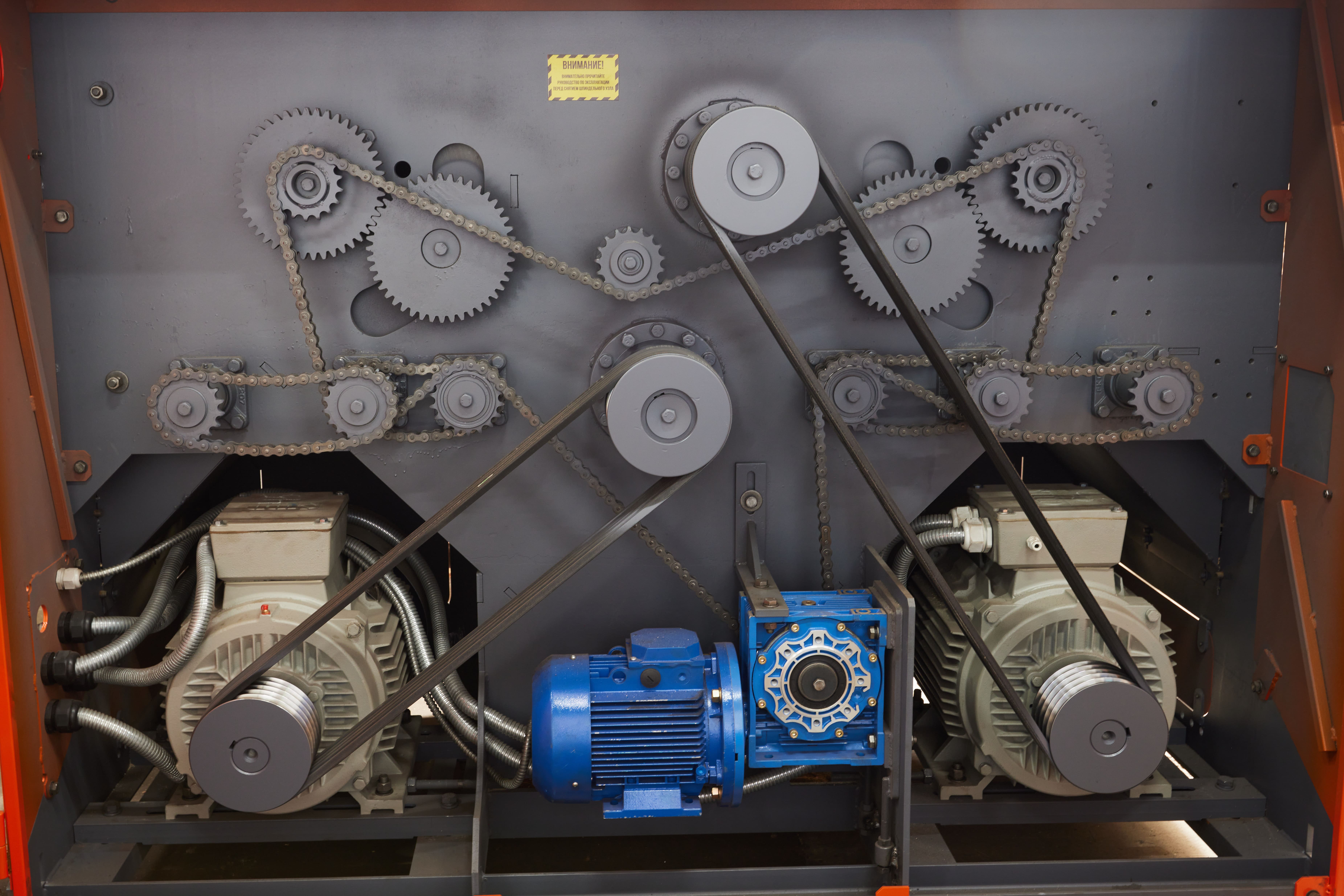

 - пильный блок в сборе с двигателями

 - плавная регулировка хода (преобразователь частоты)

- паспорт станка и инструкция по его эксплуатации

 - ступенчатое переключение тока при запуске, для снижения пиковой нагрузки на сеть
